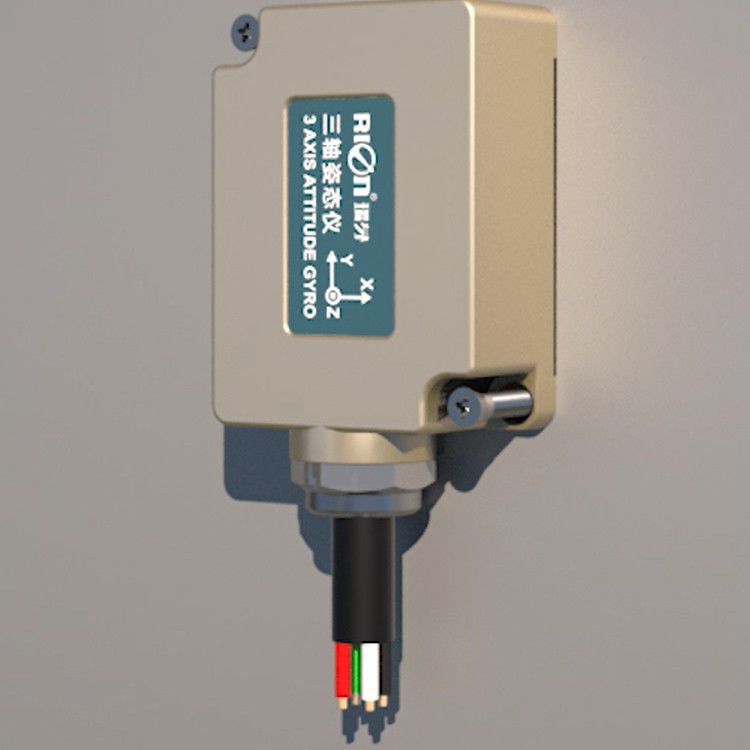

Sensore di azimut di angolo giroscopico a 100 Hz per allineamento dell'antenna 5G del veicolo

Name: Sensore di azimut di angolo giroscopico a 100 Hz per allineamento dell'antenna 5G del veicolo
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: TL735G-485
Price: 60 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: La Cina

Marca: RION

Certificazione: CE

Numero di modello: TL735G-485

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1

Prezzo: 60

Imballaggi particolari: contenitore di cartone con la spugna

Tempi di consegna: 5 giorni per i campioni

Termini di pagamento: L/C, T/T

Capacità di alimentazione: 5000/month

Ottenga il migliore prezzo

Contatto ora

Specifiche

Descrizione

Specifiche

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                      Sensore di azimut di angolo della girobussola, sensore di azimut dell'antenna 5G, Sensore del giroscopio dell'antenna MEMS


Assi di misurazione dell'azimut:	L'angolo di azimut dell'asse Z ± 1	Nome del prodotto:	giroscopio per antenna 5G
Larghezza di banda di acquisizione:	>100Hz	Risoluzione di azimut:	0.01deg
Accuratezza di azimut:	<0>	Applicazione:	Monitoraggio delle antenne 5G, cartelloni pubblicitari esterni, realtà virtuale 3D

Assi di misurazione dell'azimut:	L'angolo di azimut dell'asse Z ± 1
Nome del prodotto:	giroscopio per antenna 5G
Larghezza di banda di acquisizione:	>100Hz
Risoluzione di azimut:	0.01deg
Accuratezza di azimut:	<0>
Applicazione:	Monitoraggio delle antenne 5G, cartelloni pubblicitari esterni, realtà virtuale 3D

Descrizione

Sensore di azimut di angolo giroscopico a 100 Hz per allineamento dell'antenna 5G del veicolo

sensore di angolo di azimut giroscopico, sensore di angolo grezzo giroscopico, sensore di allineamento dell'angolo dell'antenna del veicolo

▶ Figura principale

★ Compatibilità super elettromagnetica

★ uscita di velocità angolare in tempo reale

★ Asimuta orizzontale e uscita dell'angolo di posizione

★ Lunga durata, forte stabilità

★ Accelerazione dell'asse anteriore

★ Tutto a stato solido

★ Design compatto e leggero

★ uscita RS485 facoltativa

★ Fornitore di alimentazione DC9~36V

▶ Applicazione

★ monitoraggio delle antenne 5G

★ cartellone pubblicitario esterno

★ Realtà virtuale 3D

★ piattaforma stabile

★ Sistema di sicurezza dell'auto

★ Controllo industriale

★ Robot

▶ INTRODUZIONE

TL735G è un attensometro a tre assi di alta precisione sviluppato da RION-TECH Technology basato sull'ultima piattaforma di misurazione inerziale MEMS dell'azienda.Esporta l' angolo di azimut orizzontale e la velocità angolare dell' oggetto in tempo reale eseguendo algoritmo di atteggiamento dinamico sulla velocità angolare del giroscopioIl prodotto integra l'algoritmo di navigazione inerziale brevettato di RION.la deriva a breve termine del giroscopio può essere risolta nella massima misura.

L'angolo di azimut di questo prodotto ha una funzione di memorizzazione di disattivazione e è adatto per le indicazioni dell'angolo di interruttore rotativo ad alta tensione nel monitoraggio delle antenne 5G, cartelloni pubblicitari esterni,e altre industrie.

TL735G	Parametri
Asse di misurazione dell'azimut	L'angolo di azimut dell'asse Z ± 180°
Larghezza di banda di acquisizione	> 100 Hz
Risoluzione di azimut	00,01°
Precisione di azimut	< 0,5°
Non lineare	00,1% di FS
Accuratezza di passo	0.1° RMS
Precisione del rotolamento	0,05° dinamica, 0,1° statica RMS
Risoluzione dell'inclinazione	00,01°
Distanza di inclinazione	Rotolamento ± 180o, inclinazione ± 90o
Velocità angolare giroscopico	± 125 °/s (potranno essere personalizzate altre velocità angolari)
Intervallo di accelerazione	± 2 g
Risoluzione di accelerazione	0.1°
Accuratezza di accelerazione	0.5 mg
Tipo di uscita di dati predefinito	Angolo di Euler
Intervallo di misura dell'azimut predefinito (Il tipo di output dei dati è l'angolo di Euler)	± 180°
Orario di inizio	Vibrazione di 5 s (stazionaria) < 10 mg
Voltaggio di ingresso	9~36V, di default +24VDC, 12mA
Corrente	40 mA
Temperatura di funzionamento	-40°C ~ +85°C
Temperatura di conservazione	-40 °C ~ +125 °C
Vibrazione	5 g~10 g
Impatto	200 g pk, 2 ms, 1⁄2 sine
durata di vita	10 anni
Orario di inizio	5 - 6 secondi, fermo (accelerazione < 0,01 g)
Tasso massimo di campionamento	100 volte/sec
Tasso di comunicazione seriale	Tasso di segnalazione predefinito 9600 baud
Segnale di uscita	RS485
MTBF	≥ 50000 ore/ora
Resistenza dell'isolamento	≥ 100 megohm
Resistenza agli urti	100 g@11 ms, 3 direzioni assiali (metà sinusoide)
Anti-vibrazione	10 gm, 10 ‰ 1000 Hz
Livello impermeabile	Protezione IP67
Cavo	Cavo standard da 1 metro
Peso	35 g (esclusi i cavi)

▶ Installazione

Sensore di azimut di angolo giroscopico a 100 Hz per allineamento dell'antenna 5G del veicolo 0

Sensore di azimut di angolo giroscopico a 100 Hz per allineamento dell'antenna 5G del veicolo 1

▶ CONNETTA elettrica del prodotto

Funzione del colore

SORTE

Bianco

Verde

ROSSO

Filtro blindato

GND

RS485 ((D+)

RS485 ((D-)

Vcc 936V

Polo positivo

Termini di impugnazione (PE)
