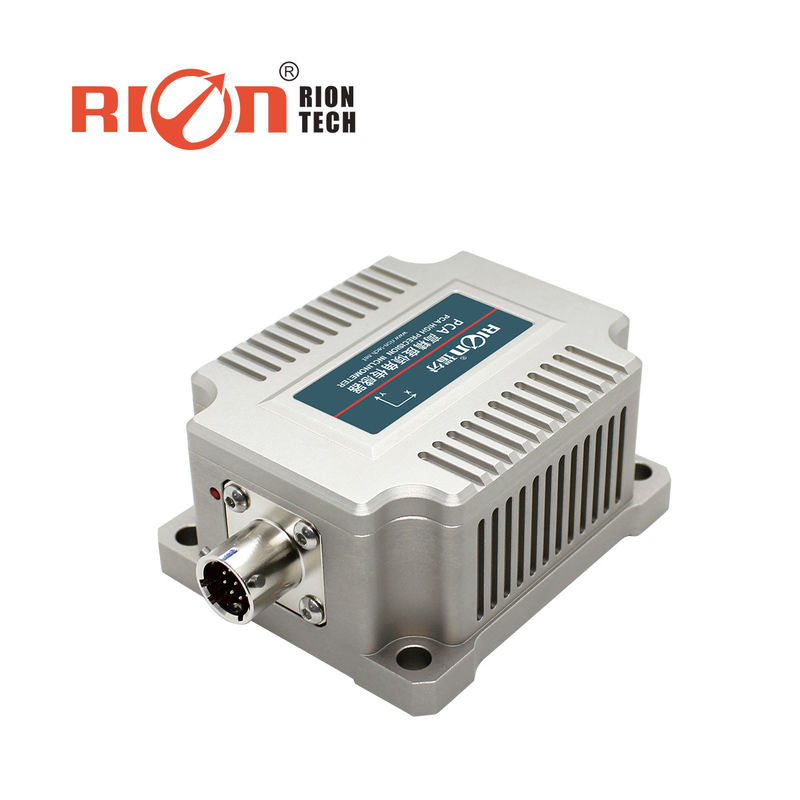

PCA826 Inclinometro ad alta precisione VibrationTilt Sensor per il livellamento dei veicoli di ingegneria
▶ INTRODUZIONE
PCA826T può misurare la vibrazione di 0,5 ~ 20Hz
Interfaccia di uscita RS485, RS422, RS232 opzionale. L'installazione senza contatto rende PCA826T facile da installare o integrare.forte resistenza agli urti e alle vibrazioni, ampiamente utilizzati nei veicoli di elaborazione dei sistemi di comunicazione satellitare, nei veicoli con antenne radar, ecc.
▶ CARatteristiche principali
★ Misurazione dell'angolo di inclinazione biassiale
★ Distanza ±1°±60° facoltativa
★ Orizzontale/verticale facoltativo
★ Input di larga tensione DC 9 ∼ 36 V
★ Funzionamento a temperatura ampia -40°+85°C
★ Risoluzione 0,0005°
★ Dimensione: L82×W70×H42mm
★ modalità di uscita CAN2.0A
▶ Uso per
★ Monitoraggio dell'energia eolica
★ Monitoraggio dei ponti e delle dighe
★ Monitoraggio degli edifici antichi
★ Monitoraggio delle ferrovie ad alta velocità
★ Veicoli di comunicazione satellitare a terra
★ Regola di scartamento ferroviario e livellamento del scartamento
★ Veicolo di comunicazione via satellite
★ Monitoraggio dell'inclinazione dell'apparecchiatura geologica
★ Livellazione del veicolo di macchina
▶ PRECAZIONI INSTALLAZIONE
Si prega di installare il sensore di inclinazione secondo il metodo corretto. L'installazione errata causerà errori di misurazione. Prestare particolare attenzione a una "superficie" e due "linee":
1) La superficie di montaggio del sensore e la superficie da misurare devono essere fissate strettamente, piatte e stabili, se la superficie di installazione è irregolare, ciò causerà l'errore d'angolo.
2) L'asse del sensore e l'asse da misurare devono essere paralleli e non deve esserci, per quanto possibile, angolo tra i due assi.
Specificità
| PCA826T |
Condizione |
Parametri |
Unità |
| Intervallo di misura |
|
± 5 |
± 10 |
± 30 |
± 60 |
° |
| Asse di misura |
|
XY |
XY |
XY |
XY |
|
| Risoluzione |
|
0.0005 |
0.0005 |
0.0005 |
0.0005 |
° |
| Precisione di misura |
@ 25°C |
0.001 |
0.002 |
0.003 |
0.005 |
° |
| Stabilità a lungo termine |
|
0.02 |
0.02 |
0.03 |
0.04 |
° |
| Coefficiente di temperatura zero |
-40°85°C |
0.0002 |
0.0002 |
0.0002 |
0.0002 |
°/°C |
| Coefficiente di temperatura di sensibilità |
-40°85°C |
≤ 50 |
≤ 50 |
≤ 50 |
≤ 50 |
ppm/°C |
| Potenza in tempo |
|
< 0.4 |
< 0.4 |
< 0.4 |
< 0.4 |
S |
| Frequenza di risposta |
|
0.04 |
0.04 |
0.04 |
0.04 |
S |
| Tasso di produzione |
5Hz, 10Hz, 25Hz, 35Hz, 50Hz, 100Hz. |
| Segnale di uscita |
RS485/RS422 facoltativo |
| EMC |
Secondo EN61000 e GBT17626 |
| MTBF |
≥ 50000 ore/ora |
| Resistenza all'isolamento |
≥ 100 MΩ |
| a prova di scosse |
100g@11ms,3 Direzione assiale (Mezzo sinusoide) |
| Anti-vibrazione |
10 gm, 10 ‰ 1000 Hz |
| Grado di protezione |
Protezione IP67 |
| Cavi |
Configurazione standard 1 metro, resistente all'usura, a alta temperatura, cavo blindato, connettore per l'aviazione in mm |
| Peso |
385 g (esclusi i cavi) |
▶ CONNESSIONI ELETTRICHE
definizione del cablaggio CAN (definizione del cablaggio a 7 nuclei)
| Funzione colore di linea |
PIN1 |
PIN2 |
PIN3 |
PIN4 |
PIN5 |
PIN6 |
PIN7 |
| DC9~36V |
GND |
CAN_L |
CAN_H |
Terreno di segnale |
Impiego in fabbrica |
Impiego in fabbrica |
