DMI820 Inclinometro digitale ultra preciso con risoluzione di 0,001° IP54 impermeabile e display LCD a 64 colori
DMI820 Inclinometro digitale ultra preciso con risoluzione di 0,001° IP54 impermeabile e display LCD a 64 colori
DMI820 Inclinometro digitale ultra preciso con risoluzione di 0,001° IP54 impermeabile e display LCD a 64 colori
DMI820 Inclinometro digitale ultra preciso con risoluzione di 0,001° IP54 impermeabile e display LCD a 64 colori
DMI820 Inclinometro digitale ultra preciso con risoluzione di 0,001° IP54 impermeabile e display LCD a 64 colori

DMI820 Inclinometro digitale ultra preciso con risoluzione di 0,001° IP54 impermeabile e display LCD a 64 colori

Dettagli del prodotto

Place of Origin: China

Marca: RION

Certificazione: CE

Model Number: DMI820

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1 PCS

Prezzo: $435.00/Pieces

Imballaggi particolari: 1pcs Inclinometer / Inner Wodeen Box Con Spugna Spessa All'interno, 50pcs Imballati In Cartone Forte

Tempi di consegna: 5-10 giorni lavorativi

Termini di pagamento: T/t ,, paypal

Capacità di alimentazione: 30000 pezzi a settimana Gli inclinometri sono validi

Ottenga il migliore prezzo
Contatto ora

Specifiche

Descrizione
Specifiche
Evidenziare:

Inclinometro digitale LCD

,

Inclinometro digitale a batteria di litio

,

Inclinometro digitale ultra preciso

Intervallo di misura dell'angolo:
± 15 °/± 30 °
Grado impermeabile:
IP54
schermo LCD:
Schermo di visione notturna a 64 colori reali
Ripetibilità:
0.003°
Precisione:
0.1/0.2 mm/m
Migliore accuratezza:
< 0,005°
Umidità di lavoro:
85%RH
Tempo di ricarica ideale:
5 ore
Intervallo di misura dell'angolo:
± 15 °/± 30 °
Grado impermeabile:
IP54
schermo LCD:
Schermo di visione notturna a 64 colori reali
Ripetibilità:
0.003°
Precisione:
0.1/0.2 mm/m
Migliore accuratezza:
< 0,005°
Umidità di lavoro:
85%RH
Tempo di ricarica ideale:
5 ore
Descrizione

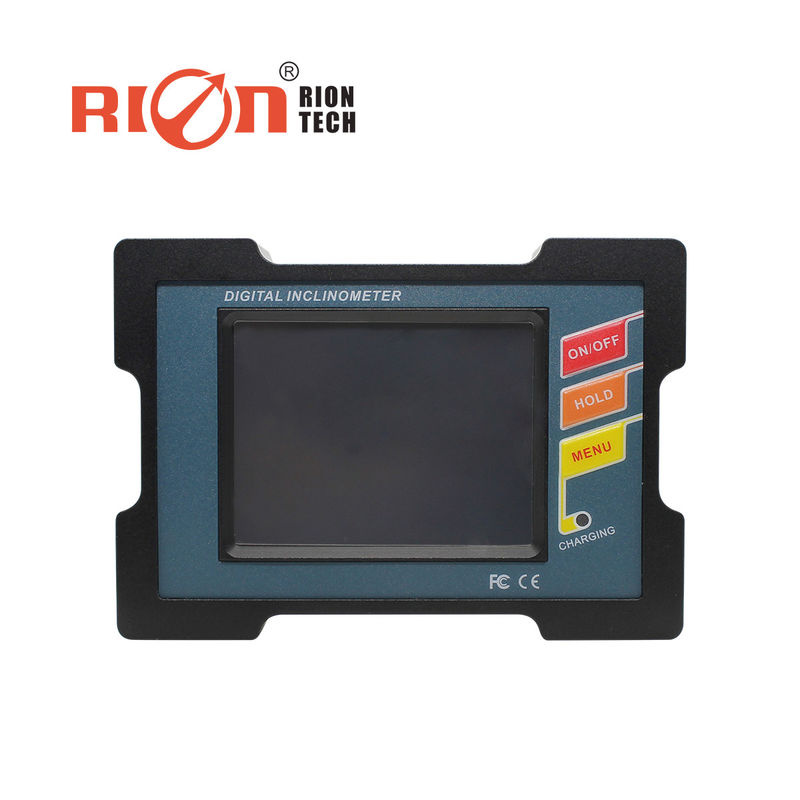

DMI820 Inclinometro digitale ultra preciso con risoluzione di 0,001° IP54 impermeabile e display LCD a 64 colori
Indicatore d'angolo della batteria al litio
L'inclinometro digitale DMI810/DMI820 rappresenta tre anni di sviluppo professionale da parte della società RION per varie applicazioni industriali di controllo angolare e di misura.Utilizzo dei principi di controllo micro-meccanico con unità di misura a doppio nucleo, questo strumento utilizza l'algoritmo brevettato del modello interleaved e di compensazione della temperatura di RION per garantire la stabilità a lungo termine e la ripetibilità delle misurazioni.
Caratteristiche chiave
  • Funzione ZERO calibrabile dall'utente
  • Batterie industriali ricaricabili integrate
  • Visore notturno a quattro colori
  • Classificazione di protezione IP54
  • Funzione di interruttore a due unità (°/mm/m)
  • Frequenza di filtraggio opzionale
  • Tre modalità di misurazione selezionabili (radiale, angolo, mm)
Specifiche tecniche
Parametro DMI810 DMI820 Unità
Asse di misura Asse singola Doppia asse Asse
Intervallo di misura dell'angolo 15°. 30°. 15°. 30°. - Sì.
Accuratezza di misura dell'angolo (intervallo completo) E' un'esperienza molto interessante.01 E' un'esperienza molto interessante.01 - Sì.
Risoluzione della misurazione dell'angolo 0.001 0.001 - Sì.
Dimensioni di misura 267 577 mm/m
Precisione di misurazione mm/m 0.1 0.2 mm/m
mm/m Risoluzione della misura 0.02 0.02 mm/m
Ripetibilità 0.003 0.003 - Sì.
Modalità di misura L'angolo, grado/minuto/secondo, mm/m può essere impostato in tre modalità
Temperatura di funzionamento -10°~ +70°C
Umidità di lavoro 85% RH
Fornitore di energia 3.7V batteria al litio di ricarica
Tempo di ricarica ideale 5h
Tempo di lavoro continuo della batteria Alle 11.
Dotato di software per PC VC Software guidato
Segnale di uscita dati USB2.0 (Virtual Serial Device)
Collegare la spina Collegatore USB standard, ricaricabile
Resistenza agli urti 10g@11ms, 3 direzione assiale (Mezzo sinusoide)
Impatto di shock 10grms, 10~100Hz
Grado impermeabile Protezione IP54
Materiale Anodizzazione di leghe di alluminio
LCD Display di visione notturna a 64 colori
Dimensione dell'area visibile LCD L57,6*W43,2 mm
Dimensione L109*W77*H27mm
Peso ≤ 350 g
Applicazioni industriali
  • Installazione di macchine
  • Installazione di tubazioni
  • Piattaforma industriale
  • Prova del giradischi
  • Determinazione dell'angolo della pan-unit
  • Griglia di produzione
DMI820 Inclinometro digitale ultra preciso con risoluzione di 0,001° IP54 impermeabile e display LCD a 64 colori 0 DMI820 Inclinometro digitale ultra preciso con risoluzione di 0,001° IP54 impermeabile e display LCD a 64 colori 1 DMI820 Inclinometro digitale ultra preciso con risoluzione di 0,001° IP54 impermeabile e display LCD a 64 colori 2
