USCITA DIGITALE DEL GIROSCOPIO COMPATTO MF3 PER LA RICERCA DEL NORD | NAVIGAZIONE AZIMUTALE AD ALTA PRECISIONE

Dettagli del prodotto

Place of Origin: Shenzhen

Marca: RION

Certificazione: CE

Numero di modello: MF3

documento: MF307EX NORTH FINDER.pdf

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1pc

Prezzo: $5,650.00~$8,450.00

Imballaggi particolari: 1 sensore giroscopico in ogni scatola interna, 100 pcs / ct

Tempi di consegna: 2-4 settimane

Termini di pagamento: T/T, Paypal

Capacità di alimentazione: 1000 scatole/scatole al mese sono disponibili

Ottenga il migliore prezzo

Contatto ora

Specifiche

Descrizione

Specifiche

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              Accuratezza orizzontale ≤0, 05° Guida giroscopica, Finder nordico giroscopico di uscita digitale


MTTR:	≤30min	MTBF:	≥ 10000 ore
Uscita di Digital:	TTL/RS232/RS422/RS485	Alimentazione:	9.5~36VDC
Mantenere la rotta.:	3°/h	Materiale:	Inossidabile + lega di alluminio
Temperatura di esercizio:	-20°C+50°C	Peso:	≤ 1,1 kg

MTTR:	≤30min
MTBF:	≥ 10000 ore
Uscita di Digital:	TTL/RS232/RS422/RS485
Alimentazione:	9.5~36VDC
Mantenere la rotta.:	3°/h
Materiale:	Inossidabile + lega di alluminio
Temperatura di esercizio:	-20°C+50°C
Peso:	≤ 1,1 kg

Descrizione

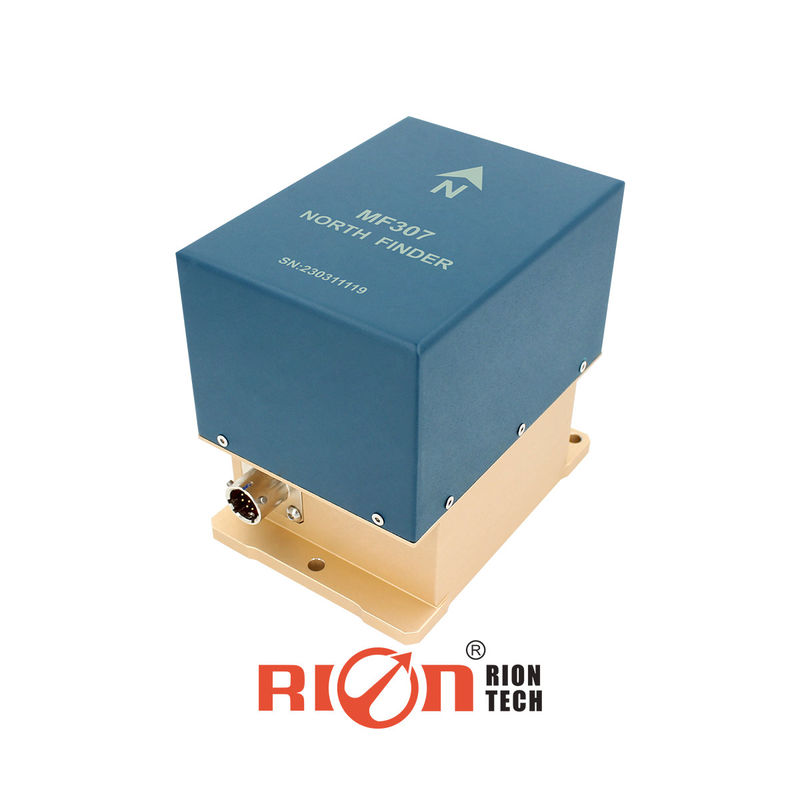

USCITA DIGITALE DEL GIROSCOPIO COMPATTO MF3 PER LA RICERCA DEL NORD | NAVIGAZIONE AZIMUTALE AD ALTA PRECISIONE

MF3 COMPACT GYROSCOPIC NORTH FINDER DIGITAL OUTPUT.

Specificativi del prodotto

Attributo	Valore
MTTR	≤ 30 minuti
MTBF	≥ 10000 ore
Importazione digitale	TTL/RS232/RS422/RS485
Fornitore di alimentazione	9.5~36VDC
Mantenere la rotta.	3°/h
Materiale	Acciaio inossidabile + lega di alluminio
Temperatura di funzionamento	-20°C+50°C
Peso	≤ 1,1 kg

Visualizzazione del prodotto

Il cercatore di nord basato su giroscopio è progettato per determinare rapidamente e in modo indipendente la vera direzione nord.Funziona tracciando la velocità angolare di rotazione della Terra attraverso un giroscopio ad alta precisione, estraendo il segnale di rotazione della Terra, e calcolando l'angolo tra l'asse primario del giroscopio e la direzione nord vera.Questo gli permette di fornire informazioni precise sull'azimut per i sistemi di navigazione e posizionamento.

Struttura del sistema

Questo dispositivo è un sistema elettromeccanico altamente integrato, che incorpora un giroscopio, un accelerometro, un modulo di rotazione meccanico di precisione e un'unità di calcolo incorporata.Questi componenti lavorano insieme per garantire prestazioni di ricerca del nord accurate anche in ambienti dinamici o difficili.

Parametri tecnici

Parametri	MF307EX
Nord in cerca di tempo	3 min / 2 min (regolabile)
Intervallo di angoli di inclinazione su cui si trova il nord	± 15°
Nord cerca precisione ((1σ)	0.5°
Mantenere la rotta (stabilità di bias zero 10s 1σ)	3°/h
Fornitore di alimentazione	9.5~36VDC (Attenzione: diametro della linea di alimentazione > 0,3 mm2, linea di alimentazione e filo di terra)
Corrente di funzionamento	Valore tipico: 0,5 A, corrente di impatto massima: 1 A
Interfaccia	TTL/RS232/RS422/RS485 facoltativo
Temperatura di funzionamento	-20°C~+50°C
Temperatura di conservazione	-40°C~+60°C
Condizioni ambientali calde e umide	Umidità relativa inferiore al 95%
Come funziona	L'autovalutazione automatica viene avviata dopo l'accensione della corrente, la ricerca automatica del nord viene eseguita dopo che l'autovalutazione ha avuto successo,e un risultato di ricerca nord viene inviato al computer superiore dopo la ricerca nord è completato.
Resistenza dell'isolamento	La resistenza di isolamento tra i circuiti indipendenti del giroscopio e tra il circuito e la conchiglia non deve essere inferiore a 10 MΩ in condizioni atmosferiche standard.
MTBF	≥ 10000 ore
MTTR	≤ 30 minuti
Materiale	Acciaio inossidabile + lega di alluminio
Peso	≤ 1,1 kg (esclusi i cavi)

Metodo di installazione

Di fronte alla freccia del giroscopio orientatore nord, i lati sinistro e destro della piastra di base di montaggio sono i piani di riferimento di montaggio.Allineare i piani di riferimento con le linee di montaggio della testa e della coda del vettore, e fissare il giroscopio nord sul vettore con tre viti M5.

Dimensione della conchiglia

Requisiti di completezza

L'insieme completo di attrezzature comprende:

1 set di giroscopio a fibra ottica per la ricerca del nord
Un filo di connessione della spina per l'aviazione

Tags:

MF3 North Finder Rapid and Autonomous True North Determination System (Sistema rapido e autonomo di determinazione del vero nord)
