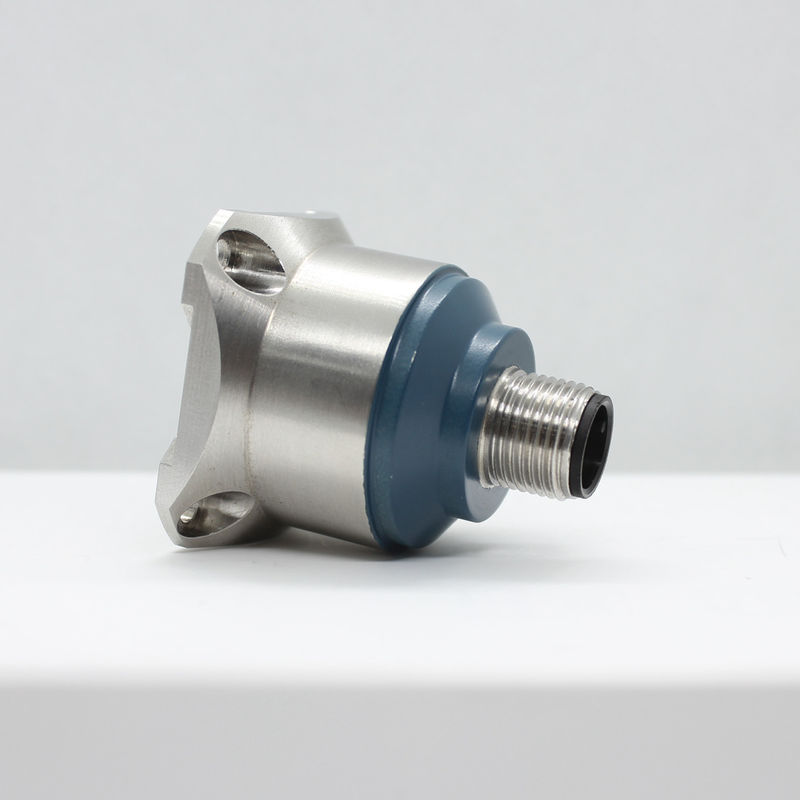

Sensore di rilevamento delle vibrazioni MEMS 12V a 3 assi

Sensore di vibrazione dell'alimentazione a 12V 3 assi prezzo accelerometro

▶ PERFORMAZIONE

AKG392	Parametri						Unità
Distanza	±2	± 4	± 8	± 10	± 20	± 40	g
Calibrazione del bias	< 1	< 1	< 1	< 1	< 1	< 1	mg
Asse di misura	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	asse
Ripetibilità di accensione/spena	< 2	< 2	< 2	< 2	< 2	< 2	mg (max)
Coefficiente di temperatura del bias	0.15	0.15	0.15	0.75	0.75	0.75	%/°C (tipico)
Risoluzione/soglia (@ 1Hz)	< 1	< 1	< 1	< 1	< 1	< 1	mg (max)
Non linearità	< 0.5	< 0.8	< 1	< 1	< 1	< 1	% FS (max)
Larghezza di banda (3DB)	500	500	500	500	500	500	Hz
Sensibilità dell'asse trasversale	1	1	1	2	2	2	%
Rapporto di sensibilità alle vibrazioni trasversali	1	1	2	5	5	5	%
Frequenza di risonanza	2.4	2.4	2.4	5.5	5.5	5.5	KHz
Tasso di produzione	5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz
Interfaccia di uscita	RS232/RS485/TTL
Protocollo	Protocollo RION 68 e protocollo MODBUS RTU
Affidabilità	MIL-HDBK-217, Grado 2
Resistenza agli urti	100 g@11 ms, 3 direzioni assiali (metà sinusoide)
Tempo di recupero	< 1ms ((1000g, 1/2 sin 1ms, impatto sull'asse i)
Vibrazione	20 g rms, 20 ~ 2000 Hz (rumore casuale, o, p, i agisce su ciascun asse per 30 minuti)
Input ((VDD_VSS)	9~36 VDC
Consumo di corrente di esercizio	< 60mA @ 12 VDC
Collegamento	connettore M12 di tipo industriale
Peso	Peso netto del prodotto: 82 g, Base magnetica: 48 g, Piastra di adattamento a forma di L 20 g
Dimensione	Dimensioni del prodotto: 34,3*34,3*38,5 mm Dimensione della base di assorbimento magnetico: 34,23*34,23*6 mm Dimensione della piastra dell'adattatore a forma di L: 36*44*4mm

▶ INDEX DEL PARAMETRO VIBRAZIONE

La frequenza di vibrazione, la velocità e lo spostamento del prodotto sono derivati dall'analisi dei dati, dove la frequenza è la frequenza principale

della frequenza di vibrazione dell'oggetto corrente, la velocità è la velocità massima di vibrazione e lo spostamento è il valore massimo dell'ampiezza

A causa dell'irregolarità della vibrazione dell'oggetto, i dati sono utilizzati solo come riferimento.

L'accelerometro triassiale AKG392 è un nuovo accelerometro sviluppato e prodotto in modo indipendente da Rion Technology, applicato in una vasta gamma di applicazioni.che copre molti campi quali le prove di vibrazione e le prove di impatto. Il prodotto adotta l'uscita di interfaccia digitale con opzioni come RS232/485/TTL. Si possono impostare diversi codici di indirizzo, più accelerometri possono essere installati in serie per lunghe distanze,che sia conveniente per misurazioni in più punti e analisi dei datiL'elaborazione interna FFT può produrre direttamente la frequenza di vibrazione dell'oggetto e la velocità e lo spostamento, conveniente per gli utenti di analizzare i dati.e lo spostamento degli oggetti al di sotto di 4 Hz sono valori incerti e non hanno valore di riferimento. AKG392 è un sensore capacitivo a silicio a cristallo singolo, costituito da un chip di silicio elaborato da micro-macchine, un ASIC a bassa potenza per la regolazione del segnale,un microprocessore per la memorizzazione dei valori di compensazioneQuesto prodotto ha un basso consumo energetico, una calibrazione, una struttura robusta e una potenza stabile.La nuova configurazione elettronica fornisce potenza allo stato solido per il ripristino e la protezione da sovra-tensioneLa stabilità a lungo termine e la deviazione del fattore di scala nella gamma a scala completa sono in genere inferiori allo 0,1%.basso consumo energetico, e eccellente stabilità di deviazione, garantendo un'affidabilità di uscita stabile.
