Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: RION
Certificazione: CE, ISO
Numero di modello: ACA820T-30
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: $640.00/Pieces >=1 Pieces
Imballaggi particolari: 1pcs scatola interna, 100pcs/ctn
Tempi di consegna: 7 giorni per i campioni
Termini di pagamento: T/T, Paypal
Capacità di alimentazione: 30000 unità/unità per Mese
Utilizzatori: |
misura dell'angolo |
Teoria: |
Sensore di Digital |
Prodotto: |
CANopen |
Fornitore di energia: |
DC9-36V esterno |
Distanza massima di misura: |
+/-30° |
Dimensione: |
92*48*36 mm |
Alta risoluzione: |
0.0005 gradi |
Grado di protezione: |
Protezione IP67 |
Utilizzatori: |
misura dell'angolo |
Teoria: |
Sensore di Digital |
Prodotto: |
CANopen |
Fornitore di energia: |
DC9-36V esterno |
Distanza massima di misura: |
+/-30° |
Dimensione: |
92*48*36 mm |
Alta risoluzione: |
0.0005 gradi |
Grado di protezione: |
Protezione IP67 |

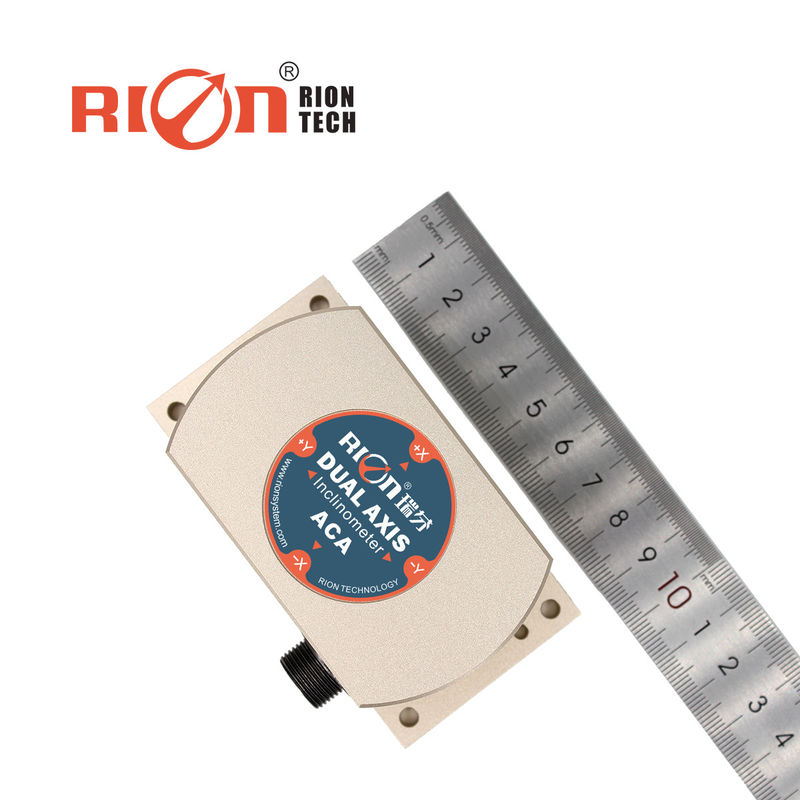

ACA826T Sensore di inclinazione Inclinometro a doppio asse Inclinometro digitale CANopen
Descrizione generale
ACA816T/ACA826T is a single/dual-axis CANOPEN output inclinometer with full temperature compensation and high precision specially developed by RION Technology for the field of high-precision level measurementLa trasmissione digitale del segnale, con software informatico, può misurare e registrare l'angolo allo stesso tempo.Le caratteristiche dell'installazione senza contatto rendono ACA816T/ACA826T altamente compatibili e facili da installareBasta fissare il sensore sulla superficie dell'oggetto da misurare con viti, e l'inclinazione dell'oggetto può essere calcolata automaticamente.Con una resistenza elevata alle interferenze elettromagnetiche esterne e una forte capacità di resistere alle vibrazioni da urto, ha un vantaggio competitivo rispetto alle controparti.
Dati tecnici
| ACA816T/826T-C1 | Condizione | Parametro | Unità | |||
| Intervallo di misura | ±3 | ± 10 | ± 15 | ± 30 | ° | |
| Asse di misura | X/XY | X/XY | X/XY | X/XY | asse | |
| Risoluzione | 0.0005 | 0.0005 | 0.0005 | 0.0005 | ° | |
| Precisione di misura | @ 25°C | 0.002 | 0.003 | 0.005 | 0.01 | ° (RMS) |
| Stabilità a lungo termine | 0.01 | 0.01 | 0.02 | 0.02 | ° | |
| Coefficiente di temperatura zero | -40°85°C | ± 0.0002 | ± 0.0002 | ± 0.0002 | ± 0.0002 | °/°C |
| Coefficiente di temperatura di sensibilità | -40°85°C | ≤ 50 | ≤ 50 | ≤ 50 | ≤ 50 | ppm/°C |
| Potenza in tempo | 0.5 | 0.5 | 0.5 | 0.5 | S | |
| Tempo di risposta | 20 | 20 | 20 | 20 | Hz | |
| Tasso di produzione | 10Hz, 20Hz, può essere impostato | |||||
| Segnale di uscita | Può aprire | |||||
| EMC | Secondo EN61000 e GBT17626 | |||||
| MTBF | ≥ 98000 ore/tempo | |||||
| Resistenza all'isolamento | ≥ 100MΩ | |||||
| a prova di scosse | 100g@11ms, direzione dell'asse 3 (metà sinusoide) | |||||
| Anti-vibrazione | 10 gm, 10 ‰ 1000 Hz | |||||
| Grado di protezione | Protezione IP67 | |||||
| Cavi | Con 2 metri, resistente all'usura, ad alta temperatura, cavo blindato 5P*5,7mm connettore per l'aviazione | |||||
| Peso | 235 g (escluso il cavo) | |||||
Caratteristiche
Temperatura di lavoro di ampio raggio: -40~+ 85°C
Classe di protezione IP67
Inclinometro a doppio asse
Distanza di misurazione: ± 1~± 30° facoltativo
Dimensioni:L92×W48×H36mm
Input di larga tensione: 9~36 V
Risoluzione: 0,0005°
Modalità di uscita 0-5V,0.5-4.5V, 4-20mA disponibile (RS232,RS485,RS422,TTL,CAN 2.0 sono opzionali)
Applicazione
Navigazione della posizione di trivellazione sotterranea
Regole di calibrazione ferroviaria, livellamento dell' attrezzatura di calibrazione
Livellazione automatica dei veicoli da macchina
Rilevazione di ponti e dighe
Posizione dell'apparecchiatura laser
Controllo dell'angolo delle strutture mediche
Caratteristiche elettroniche
| Parametri | Condizioni | Minore | STABELLO | Max. | Unità |
| Fornitore di alimentazione |
Norme |
9 | 12,24 | 36 | V. |
| personalizzato | Altre tensioni | V. | |||
| Corrente di lavoro | 12V | 40 | mA | ||
| 24V | 22 | mA | |||
| Temperatura di funzionamento | - Quaranta. | + 85 | °C | ||
| Temperatura di conservazione | - Quaranta. | + 85 | °C |
Principio di funzionamento
Adottare l'unità di controllo di base importata e applicare il principio del micropendolo capacitivo.la gravità della terra produrrà una componente gravitazionale sul pendolo corrispondente, e la corrispondente capacità elettrica cambierà.
CONNESSIONE ELETTRICA
|
COLORE FUNZIONE |
TANTO | Bianco | Blu | SORTE | Grigio |
|
Vcc 936V Fornitura di energia positiva |
CAN_L | CAN_H |
GND Potenza negativo |
Filtro blindato
|
Processo di ordinazione:
Prima di ordinare, si prega di contattarci per confermare informazioni dettagliate come modello, prezzo, tempo di consegna... ecc.
Pagamentomodi:
T/T, WU o Paypal;
Metodi e tempi di consegna :
DHL richiede 3-5 giorni, Fedex richiede 2-7 giorni, UPS richiede 3-7 giorni, EMS richiede 10-25 giorni;
Politica di qualità:
Garantiamo 1 anno di carico gratuito.
Immagazzinamento
Nota, di solito non facciamo articoli in magazzino, i campioni sono personalizzati in 3-7 giorni.
