Dettagli del prodotto
Luogo di origine: La Cina
Marca: RION
Certificazione: CE, ISO
Numero di modello: HCA520/HCA528
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: 335 USD/pcs
Imballaggi particolari: cartone
Tempi di consegna: 7 giorni di parola
Termini di pagamento: T/T, paypal
Capacità di alimentazione: 500 PCS/Month
Gamma di misura: |
±30° |
Asse di misura: |
Passo e rotolo |
Risoluzione: |
0.001° |
Accuratezza di misura: |
0.005° |
stabilità a lungo termine: |
0.01° |
Temp.coefficient zero: |
±0.002°/℃ |
Dimensione: |
L90 × H34mm del × W59 |
Gamma di misura: |
±30° |
Asse di misura: |
Passo e rotolo |
Risoluzione: |
0.001° |
Accuratezza di misura: |
0.005° |
stabilità a lungo termine: |
0.01° |
Temp.coefficient zero: |
±0.002°/℃ |
Dimensione: |
L90 × H34mm del × W59 |

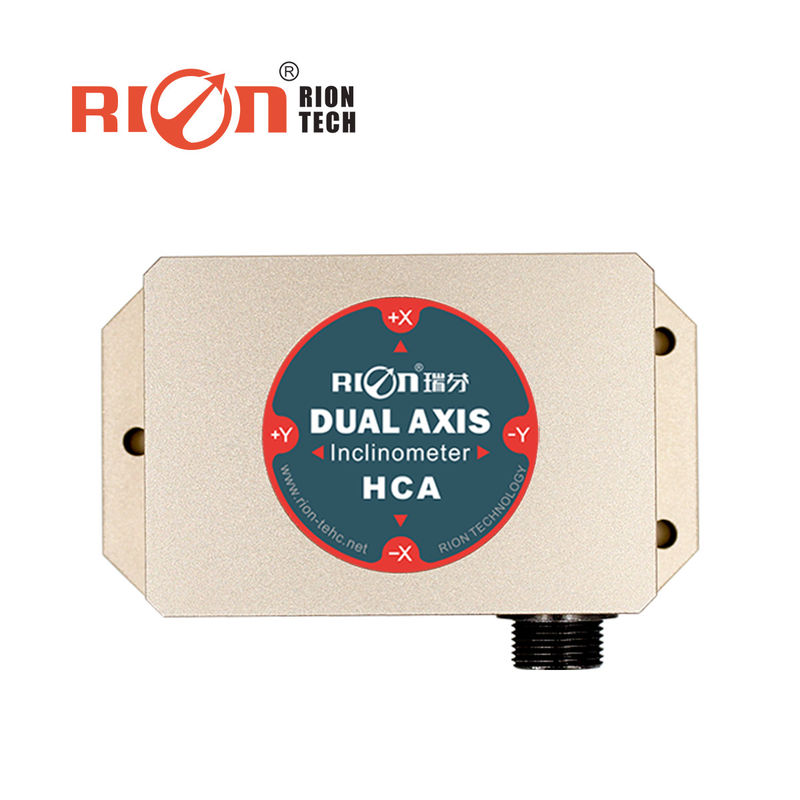

HCA520 Sensore di inclinazione di linearità MEMS a doppio asse Inclinometro per diga
Descrizione generale
HCA510T/HCA520T-N è un sensore di inclinazione a singolo / doppio asse di uscita di tensione analogica ad alta precisione.È uno dei pochi inclinometri ad alta precisione in CinaLa sua funzione è principalmente utilizzata per misurare l'inclinazione dell'oggetto in base al piano orizzontale.
Un pendolo micro-solido incorporato, misurando i cambiamenti del campo di gravità statico e convertendo in cambiamenti di inclinazione i cambiamenti della tensione di uscita (0-5V).Convertitore digitale-analogico differenziale ad alta risoluzione per uso interno, mediante la correzione secondaria di linearità e temperatura del sistema interno MCU, il cliente non ha bisogno di effettuare una correzione secondaria di linearità,nel frattempo riducendo anche l'errore causato da cambiamenti ambientali sulla precisione del prodotto.
Questo prodotto utilizza il principio di misurazione senza contatto, può in tempo reale l'uscita dell'inclinazione della postura corrente,Semplice da usare e non è necessario recuperare la superficie relativa modificata per l'installazione.Ultima produzione MEMS ad alta tecnologia, alta precisione, piccole dimensioni, forte resistenza alle interferenze elettromagnetiche esterne, capacità di resistere a urti e vibrazioni.posizione di misura della piattaforma!
▶DATI TECNICI
| HCA520T | Condizione | Parametri | Unità | |
| Intervallo di misura | ± 10 | ± 30 | ° | |
| Fatto nullo | 0° di uscita | 2.5 | 2.5 | V. |
| Asse di misura | X / XY | X / XY | AXIS | |
| Risoluzione | 0.001 | 0.001 | ° | |
| Precisione di misura | @ 25°C | 0.005 | 0.01 | ° |
| Coefficiente di temperatura zero | -40°85°C | ± 0.0005 | ± 0.0008 | °/°C |
| Coefficiente di sensibilità temp | -40°85°C | ≤ 100 | ≤ 100 | ppm/°C |
| Potenza in tempo | 0.5 | 0.5 | S | |
| Tempo di risposta | 0.02 | 0.02 | s | |
| Frequenza di risposta | 20 Hz | |||
| segnale di uscita | 0 ~ 5V | |||
| EMC | Secondo EN61000 e GBT17626 | |||
| MTBF | ≥ 50000 ore/tempo | |||
| Resistenza all'isolamento | ≥ 100MΩ | |||
| a prova di scosse | 100g@11ms,3 Direzione assiale (Mezzo sinusoide) | |||
| Anti-vibrazione | 10 gm, 10 ‰ 1000 Hz | |||
| Grado di protezione | Protezione IP67 | |||
| Cavi | Lunghezza standard di 1 metro, resistente all'usura, alta temperatura, cavo blindato 4 * 0,4 mm2connettore per l'aviazione | |||
| Peso | 190 g (senza cavo) | |||
* Questo parametro elenca solo le serie ± 10°, ± 30° per riferimento. Per gli altri intervalli di misurazione, si rimanda al parametro vicino più vicino.
▶Caratteristiche
★ Misurazione dell'inclinazione su singolo / doppio asse
★ Distanza ± 1° ± 90° facoltativa
★ Esattezza: fare riferimento ai dati tecnici
★ Input di larga tensione 9 ¢ 36 V
★ Modalità di uscita 0 5 V
★ Funzionamento a temperatura ampia -40 °C+ 85 °C
★ Protezione IP67
★ Alta resistenza alle vibrazioni > 2000 g
★ Alta risoluzione 0,001 °
★ Piccole dimensioni L90 × W59 × H34mm
▶Applicazione
★ Livellazione del veicolo
★ Monitoraggio dei ponti e delle dighe
★ Protezione della sicurezza della piattaforma ad alta quota
★ Controllo dell'angolo delle attrezzature mediche
★ navigazione dell'atteggiamento della trivellazione sotterranea
★ Livellazione della banda di rotaia e della banda di rotaia
★ Misurazione della direzione in base all'angolo di inclinazione
★ Monitoraggio dell'inclinazione delle attrezzature geologiche
★ Macchine per l'estrazione mineraria, attrezzature per la perforazione del petrolio
★ Controllo del livello delle apparecchiature
★ Controllo dell' allineamento, controllo della curva
★ Misurazione dell'angolo di passo dell'antenna di comunicazione satellitare direzionale
CONNESSIONE ELETTRICA
CABLO CONNESSIONE del filo a un solo asse
| Funzione di colore del filo | ROSSO | Bianco | Verde | NERO | Grigio |
|
DC9~36V Alimentazione positiva |
Fuori X tensione di uscita dell'asse X |
NC |
GND Potenza negativa |
Terreno di segnale |
