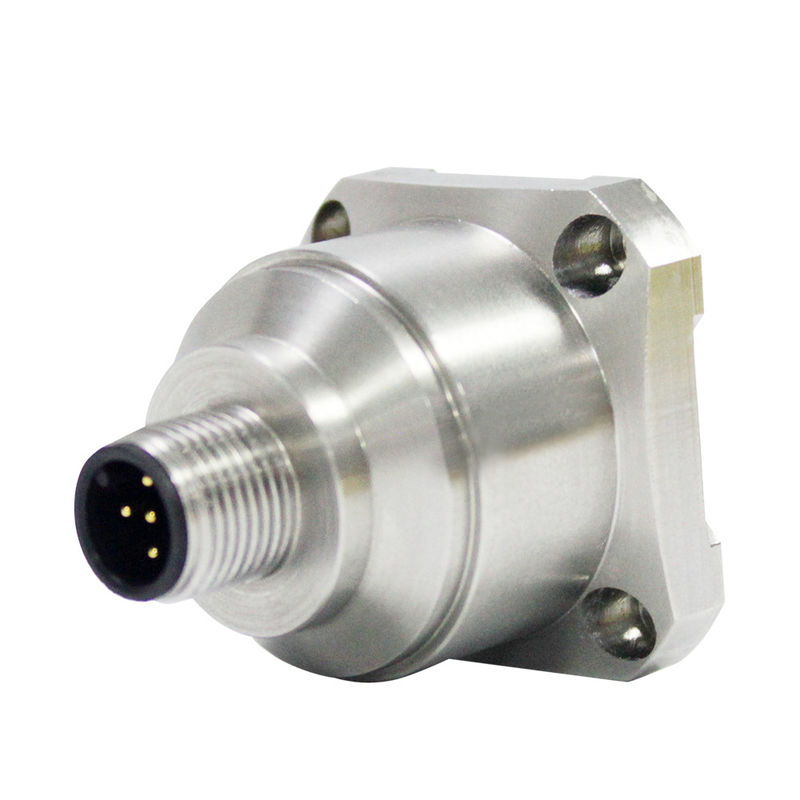

3 assi Vibration Meter Bridge Safety Sensore a tre assi
Questo prodotto ha un basso consumo di energia, sistema di taratura completo, struttura solida e uscita stabile. La nuova configurazione elettronica fornisce potenza a stato solido per il ripristino,e fornire una protezione completa per la sovra-corrente.In tutta la gamma, i valori tipici per la stabilità a lungo termine e il bias del fattore di scala sono inferiori allo 0,1%.basso consumo di energia e eccellente stabilità di deviazione, che garantisce un' eccezionale affidabilità di uscita
Specificità
| AKG392 | Parametri | Unità | |||||
| Distanza | ±2 | ± 4 | ± 8 | ± 10 | ± 20 | ± 40 | g |
| Calibrazione del bias | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| Asse di misura | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | asse |
| Ripetibilità di accensione/spena | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Coefficiente di temperatura del bias | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (tipico) |
| Risoluzione/soglia (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Non linearità | < 0.5 | < 0.8 | < 1 | < 1 | < 1 | < 1 | % FS (max) |
| Larghezza di banda (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Sensibilità dell'asse trasversale | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Rapporto di sensibilità alle vibrazioni trasversali | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Frequenza di risonanza | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | KHz |
| Tasso di produzione | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Interfaccia di uscita | RS232/RS485/TTL | ||||||
| Protocollo | Protocollo RION 68 e protocollo MODBUS RTU | ||||||
| Affidabilità | MIL-HDBK-217, Grado 2 | ||||||
| Resistenza agli urti | 100 g@11 ms, 3 direzioni assiali (metà sinusoide) | ||||||
| Tempo di recupero | < 1ms ((1000g, 1/2 sin 1ms, impatto sull'asse i) | ||||||
| Vibrazione | 20 g rms, 20 ~ 2000 Hz (rumore casuale, o, p, i agisce su ciascun asse per 30 minuti) | ||||||
| Input ((VDD_VSS) | 9~36 VDC | ||||||
| Consumo di corrente di esercizio | < 60mA @ 12 VDC | ||||||
| Collegamento | connettore M12 di tipo industriale | ||||||
| Peso | Peso netto del prodotto: 82 g, base magnetica: 48 g, piastra di adattamento a forma di L 20 g | ||||||
| Dimensione |
Dimensioni del prodotto: 34,3*34,3*38,5 mm Dimensione della base di assorbimento magnetico: 34,23*34,23*6 mm Dimensione della piastra dell'adattatore a forma di L: 36*44*15 mm |
||||||
▶ Applicazione
★ attrezzature mediche
★ Ponte
★ Automobile
★ Roller stradale
★ Registrazione degli incidenti, monitoraggio e previsione dell'affaticamento
★ Produzione di energia eolica
★ Grandi macchinari, motori
★ Vibrazioni a bassa frequenza e monitoraggio automatico
★ monitoraggio del sistema di traffico, analisi del pavimento stradale e rilevamento di guasti ferroviari ad alta velocità
▶ PROTOCOLO DI COMUNICAZIONE
Il prodotto comprende il protocollo 68 e due protocolli MODBUS RTU.
| Protocollo | Rion 68 PROTOCOLO | MODBUS-RTU |
| Codice di indirizzo | 0 | 1 |
| Indirizzo della trasmissione | 255 | 0 |
| Tasso di segnalazione della porta seriale | 9600 | 9600 |
| Bit di parità | Nessuna parità | Parità pari |
| Bit di avvio della porta seriale | Un po ' | Un po ' |
| Lunghezza dei dati della porta seriale | 8 bit | 8 bit |
| Bit di arresto della porta seriale | Un po ' | Un po ' |
| Modalità di uscita | Domanda e risposta | Domanda e risposta |
| Formato dei dati | Formato dei dati | Formato dei dati |
| Metodo di controllo dei dati | Somma di controllo | CRC16 |
Dimensione
