Monitor ferroviario di accelerazione del treno di rilevazione di vibrazione di modo della ferrovia
Descrizione generale

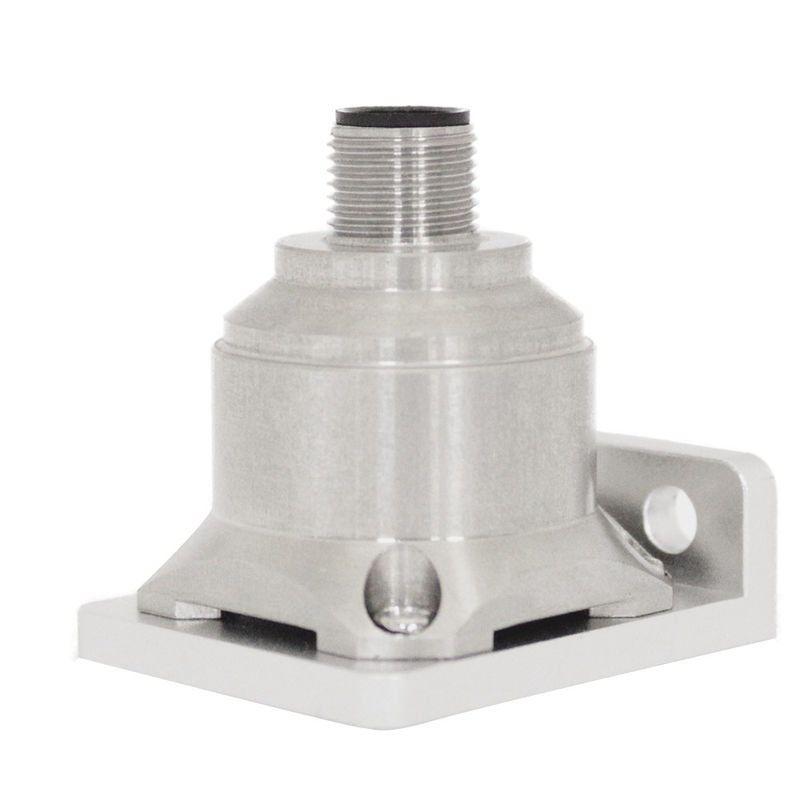

L'accelerometro giroscopico di AKF392B è prodotto facendo uso della tecnologia brevettata svizzera. Questa serie di accelerazione può applicarsi ai vari campi quali prova di vibrazione e prova di urto. Il prodotto adotta l'uscita dell'interfaccia digitale, RS232/485/TTL facoltativo, i codici differenti di indirizzo possono essere fissati ed i sensori multipli possono essere utilizzati in serie per le distanze lunghe, che è conveniente per la misura e l'analisi dei dati multipunto. Il AKF392B è una linea sensore capacitivo del monocristallo del silicio, consistente di un chip di silicio micromachined, di ASIC a bassa potenza per il condizionamento di segnale, di un microprocessore per la conservazione i valori della compensazione e del sensore di temperatura. Questo prodotto ha il basso consumo energetico, il sistema completo di calibratura, la struttura solida ed uscita stabile. La nuova configurazione elettronica fornisce il potere semi conduttore per la risistemazione ed assicurare la protezione completa per la sovracorrente. Nella gamma completa, i valori tipici per la stabilità a lungo termine e la polarizzazione del fattore di scala sono di meno di 0,1%. Questa serie di prodotti ha le caratteristiche di forte struttura, di basso consumo energetico e della stabilità eccellente di deviazione, che garantisce l'affidabilità eccezionale dell'uscita.
Applicazione
Annotazione di arresto del ★, monitoraggio di affaticamento e generazione di energia eolica del ★ di previsione
Monitoraggio di sistema dei trasporti del ★, analisi del fondo stradale e localizzazione del guasto ferroviaria ad alta velocità
Grande macchinario del ★, motore
Attrezzatura medica dal ★ di vibrazione a bassa frequenza del ★ e del monitoraggio automatico
Rullo compressore del ★ del veicolo del ★ del ponte del ★
Dati tecnici:
|
Parametri
|
AKF390B
|
Unità
|
|
|
Gamma
|
±2, ±4, ±8, ±10, ±20, ±40
|
g
|
|
|
Calibratura diagonale
|
<1>
|
mg
|
|
|
Asse di misurazione
|
X, Y, Z
|
asse
|
|
|
Ripetibilità di potere on/down
|
<2>
|
mg (valore massimo)
|
|
|
Coefficiente di temperatura diagonale [3]
|
0,01
|
valore tipico di mg/℃
|
|
|
Risoluzione/soglia (@ 1Hz)
|
< 1="">
|
mg (massimo)
|
|
|
Non linearità
|
<0>
|
% del FS (massimo)
|
|
|
Larghezza di banda [4]
|
1000
|
Hertz
|
|
|
Frequenza di risposta
|
500
|
Hertz
|
|
|
Tensione in uscita
|
4~20mA
|
|
|
|
Magnetico basato
|
facoltativo
|
|
|
|
Affidabilità
|
MIL-HDBK-217, classe 2
|
|
|
|
Anti-impatto
|
100g@11ms, a tre assi ed identico (semionda sinusoidale)
|
|
|
|
Tempo di restauro
|
<1ms>
|
|
|
|
Vibrazione
|
20g rms, 20~2000Hz (rumore casuale, o, p, i agendo su ogni asse per 30 minuti)
|
|
|
|
Input (VDD_VSS)
|
9-36 VCC
|
|
|
|
Consumo corrente di funzionamento
|
<60ma>
|
|
|
|
Connettore
|
Connettore dello standard industriale M12
|
|
|
|
Peso
|
73.5g
|
|
|
|
Dimensione
|
Dimensione magnetica dell'installazione di adsorbimento: 34.3*34.3*43.2mm,
Vite che posiziona dimensione dell'installazione: 34.3*34.3*38.5mm |
|
|
Vite che posiziona il disegno di dimensione dell'installazione:
|
Colore
Funzione
|
Il NERO
|
BIANCO
|
BLU
|
BROWN
|
GRIGIO
|
|
|
|
|
|
|
|
|
|
Terra
Terra di potere |
Segnale corrente dell'ascissa
|
Segnale corrente dell'asse y
|
Vcc 9~36V
Positivo dell'alimentazione elettrica |
segnale corrente di Z-asse
|
|
|
|
|
|
|
|
