Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: RION
Certificazione: CE, ISO
Numero di modello: AKG392
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: $235.00/Pieces
Imballaggi particolari: sensore in ogni scatola interna, 50pcs/ctn di vibrazione 1pcs
Tempi di consegna: 7 giorni per i campioni
Termini di pagamento: T/T, PAYPAL
Capacità di alimentazione: 3000 pc/mese
Nome: |
sensore di misura delle vibrazioni dei rulli |
Prodotto: |
RS232 |
Ripetibilità di accensione/spena: |
< 2 mg |
Non linearità: |
<0> |
Larghezza di banda (3DB): |
500Hz |
Frequenza di risonanza: |
5.5kHz |
Nome: |
sensore di misura delle vibrazioni dei rulli |
Prodotto: |
RS232 |
Ripetibilità di accensione/spena: |
< 2 mg |
Non linearità: |
<0> |
Larghezza di banda (3DB): |
500Hz |
Frequenza di risonanza: |
5.5kHz |

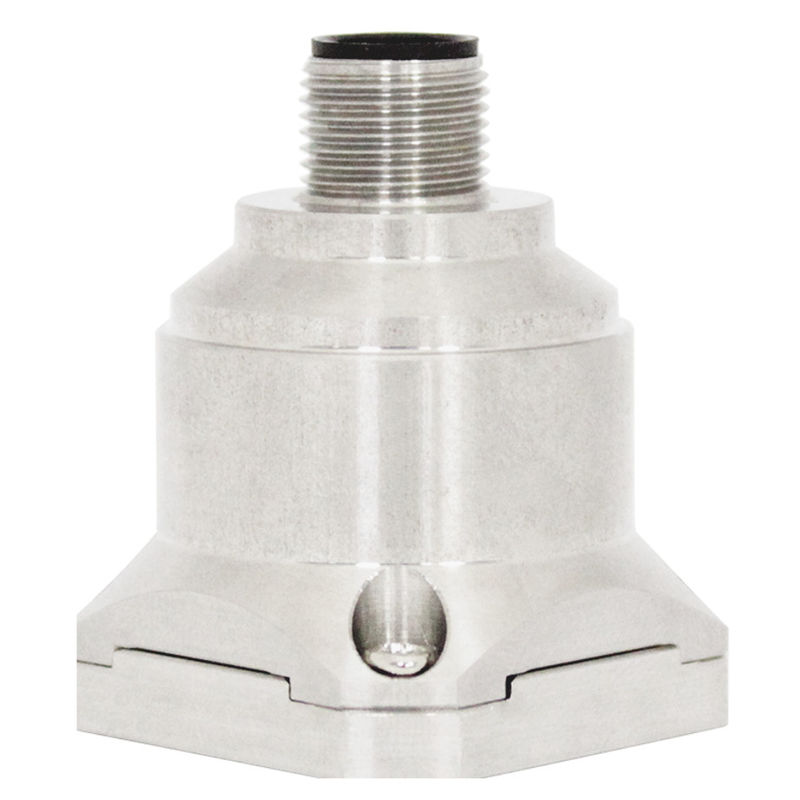

sostituire GAM900 Accelerazione misurata con precisione e monitorata in modo sicuro monitoraggio della torsione di Nacelle nelle turbine eoliche
Questa serie di accelerazioni può essere applicata a vari campi come i test di vibrazione e i test di impatto. Il prodotto adotta l'uscita di interfaccia digitale, RS232/485/TTL opzionale,possono essere impostati diversi codici di indirizzo, e più sensori possono essere utilizzati in serie per lunghe distanze, il che è conveniente per la misurazione in più punti e l'analisi dei dati.con una lunghezza di 20 mm o più ma non superiore a 20 mm,Questo prodotto ha un basso consumo energetico, un sistema di calibrazione completo, un sistema di controllo di velocità, un sistema di controllo di velocità, un sistema di controllo di velocità, un sistema di controllo di velocità, un sistema di controllo di velocità, un sistema di controllo di velocità, un sistema di controllo di velocità, un sistema di controllo di velocità, un sistema di controllo di velocità, un sistema di controllo di velocità, un sistema di controllo di velocità, un sistema di controllo di velocità, un sistema di controllo di velocità, un sistema di controllo di velocità, un sistema di controllo di velocità, un sistema di controllo di velocità, un sistema di controllo di velocità, un sistema di controllo di velocità, un sistema di controllo di velocità e un sistema di controllo di velocità.struttura solida e prestazioni stabili.La nuova configurazione elettronica fornisce potenza allo stato solido per il ripristino, e fornisce una protezione completa per la sovra-corrente.I valori tipici per la stabilità a lungo termine e il bias del fattore di scala sono inferiori a 0Questa serie di prodotti ha le caratteristiche di una struttura robusta, un basso consumo di energia e un'eccellente stabilità di deviazione, che garantisce un'eccellente affidabilità di uscita
Specificità
| AKG392 | Parametri | Unità | |||||
| Distanza | ±2 | ± 4 | ± 8 | ± 10 | ± 20 | ± 40 | g |
| Calibrazione del bias | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg |
| Asse di misura | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | asse |
| Ripetibilità di accensione/spena | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Coefficiente di temperatura del bias | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (tipico) |
| Risoluzione/soglia (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Non linearità | < 0.5 | < 0.8 | < 1 | < 1 | < 1 | < 1 | % FS (max) |
| Larghezza di banda (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Sensibilità dell'asse trasversale | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Rapporto di sensibilità alle vibrazioni trasversali | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Frequenza di risonanza | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | KHz |
| Tasso di produzione | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Interfaccia di uscita | RS232/RS485/TTL | ||||||
| Protocollo | Protocollo RION 68 e protocollo MODBUS RTU | ||||||
| Affidabilità | MIL-HDBK-217, Grado 2 | ||||||
| Resistenza agli urti | 100 g@11 ms, 3 direzioni assiali (metà sinusoide) | ||||||
| Tempo di recupero | < 1ms ((1000g, 1/2 sin 1ms, impatto sull'asse i) | ||||||
| Vibrazione | 20 g rms, 20 ~ 2000 Hz (rumore casuale, o, p, i agisce su ciascun asse per 30 minuti) | ||||||
| Input ((VDD_VSS) | 9~36 VDC | ||||||
| Consumo di corrente di esercizio | < 60mA @ 12 VDC | ||||||
| Collegamento | connettore M12 di tipo industriale | ||||||
| Peso | Peso netto del prodotto: 82 g, base magnetica: 48 g, piastra di adattamento a forma di L 20 g | ||||||
| Dimensione |
Dimensioni del prodotto: 34,3*34,3*38,5 mm Dimensione della base di assorbimento magnetico: 34,23*34,23*6 mm Dimensione della piastra dell'adattatore a forma di L: 36*44*15 mm |
||||||
▶ Applicazione
★ attrezzature mediche
★ Ponte
★ Automobile
★ Roller stradale
★ Registrazione degli incidenti, monitoraggio e previsione dell'affaticamento
★ Produzione di energia eolica
★ Grandi macchinari, motori
★ Vibrazioni a bassa frequenza e monitoraggio automatico
★ monitoraggio del sistema di traffico, analisi del pavimento stradale e rilevazione di guasti ferroviari ad alta velocità
▶Connessione
|
FUNZIONE COLORE del filo FUNZIONE |
SORTE | Bianco | Blu | TANTO |
| GND |
RS232 ((RXD) / RS485 ((D+) |
RS232 ((TXD) / RS485 ((D-) |
Vcc 936V |
▶ PROTOCOLO DI COMUNICAZIONE
Il prodotto comprende il protocollo 68 e due protocolli MODBUS RTU.
| Protocollo | Rion 68 PROTOCOLO | MODBUS-RTU |
| Codice di indirizzo | 0 | 1 |
| Indirizzo della trasmissione | 255 | 0 |
| Tasso di segnalazione della porta seriale | 9600 | 9600 |
| Bit di parità | Nessuna parità | Parità pari |
| Bit di avvio della porta seriale | Un po ' | Un po ' |
| Lunghezza dei dati della porta seriale | 8 bit | 8 bit |
| Bit di arresto della porta seriale | Un po ' | Un po ' |
| Modalità di uscita | Domanda e risposta | Domanda e risposta |
| Formato dei dati | Formato dei dati | Formato dei dati |
| Metodo di controllo dei dati | Somma di controllo | CRC16 |
Dimensione
