Dettagli del prodotto
Luogo di origine: La CINA
Marca: RION
Certificazione: CE, ISO
Numero di modello: ACA616T-15
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: 594 USD/pcs
Imballaggi particolari: Cartone
Tempi di consegna: 10 giorni
Termini di pagamento: T/T, Paypal
Capacità di alimentazione: 1000/Month
Gamma di misura: |
30° |
Asse di misura: |
X Y |
Risoluzione: |
0.001° |
Accuratezza di misura: |
0.003° |
stabilità a lungo termine: |
0.01° |
Peso: |
235g |
Gamma di misura: |
30° |
Asse di misura: |
X Y |
Risoluzione: |
0.001° |
Accuratezza di misura: |
0.003° |
stabilità a lungo termine: |
0.01° |
Peso: |
235g |

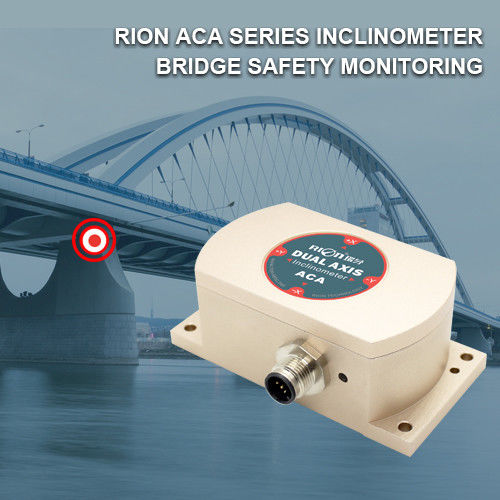

Misurazione precisa dell'angolo di inclinazione del ponte, sensore di angolo biassiale per la misura dell'angolo di inclinazione del ponte
▶ Applicazione
★ rilevamento di ponti e dighe
★ Misura dell'angolo delle turbine eoliche
★ Automatica di livellamento dei veicoli da macchina
★ Posizione dell'apparecchiatura laser
★ Controllo dell'angolo delle strutture mediche
▶Caratteristiche
★ Misurazione dell'inclinazione su singolo / doppio asse
★ Distanza di misurazione: ± 1° ± 60° opzionale
★ Dimensione:L92×W48×H36mm
★ Ingresso di grande tensione: 936V
★ Temperatura di lavoro ampia: -40°+85°C
★ grado di protezione IP67
★ Alta risoluzione: 0,001°
★ presa d'aria impermeabile
★ elevata resistenza alle vibrazioni > 2000 g
★ Modalità di uscita CAN 2.0A sono opzionali
▶ DATI TECNICI
| ACA616T&626T-C2 | Condizioni | Parametri | Unità | ||
| Intervallo di misura | ± 10 | ± 30 | ± 60 | ° | |
| Asse di misura | X/XY | X/XY | X/XY | AXIS | |
| Risoluzione | 0.001 | 0.001 | 0.001 | ° | |
| Precisione di misura | @ 25°C | 0.003 | 0.01 | 0.02 | ° |
| Stabilità a lungo termine | 0.01 | 0.02 | 0.03 | ° | |
| Coefficiente di temperatura zero | -40°C a +85°C | ± 0.0004 | ± 0.0004 | ± 0.0004 | °/°C |
| Coefficiente di sensibilità temp | -40°C a +85°C | ≤ 100 | ≤ 100 | ≤ 100 | ppm/°C |
| Potenza in tempo | 0.5 | 0.5 | 0.5 | S | |
| Tempo di risposta | 0.02 | 0.02 | 0.02 | S | |
| Tipo di interfaccia | Can 2.0A | ||||
| EMC | Secondo EN61000 e GBT17626 | ||||
| MTBF | ≥ 50000 ore/volte | ||||
| Resistenza all'isolamento | ≥ 100MΩ | ||||
| a prova di scosse | 100g@11ms,3 Direzione assiale (Mezzo sinusoide) | ||||
| Anti-vibrazione | 10 gm, 10 ‰ 1000 Hz | ||||
| Grado di protezione | Protezione IP67 | ||||
| Cavi | Configurazione standard: lunghezza 2m, resistenza all'usura, alta temperatura, cavo blindato 5P * connettore per l'aviazione da 5,7 mm | ||||
| Peso | 235 g ((senza cavo) | ||||
▶ DESCRIPZIONE GENERALE
L'ACA616T è un inclinometro a temperatura completa compensato ad alta precisione a singolo / doppio asse sviluppato da RION Technology sulla base di una piattaforma di inclinazione ad alta precisione.La sua buona stabilità a temperatura può essere utilizzata in un ampio ambiente a temperatura di -40 ~ 85 °C., il sistema dispone di un convertitore A/D 24 bit di alta precisione integrato e, attraverso un algoritmo di conversione a 5 livelli,può misurare l'inclinazione e l'angolo di passo dell'uscita del sensore rispetto al piano orizzontaleProtocollo di uscita CAN2.0A.
Le caratteristiche dell'installazione senza contatto rendono questo prodotto ha una buona integrazione del sistema. Basta fissare il sensore sulla superficie dell'oggetto misurato con un cacciavite,l'atteggiamento e l'inclinazione dell'oggetto possono essere calcolati automaticamenteHa una forte resistenza agli urti e alle vibrazioni ed ha un grande vantaggio competitivo tra le controparti nazionali.È specificamente rivolto ai settori industriali richiesti dagli utenti di fascia alta..
