Dettagli del prodotto
Luogo di origine: La Cina
Marca: RION
Certificazione: CE, ISO
Numero di modello: ACA628T-10
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: Negoziabile
Imballaggi particolari: Cartone
Tempi di consegna: 10 giorni
Termini di pagamento: T/T, Paypal
Capacità di alimentazione: 1000/month
Gamma di misura: |
1~30° |
Asse di misura: |
singolo o asse doppio |
Risoluzione: |
0.0007° |
Deriva di temperatura: |
0.0005°/℃ |
stabilità a lungo termine: |
0.01°~0.04° |
Peso: |
235g |
Funzione: |
misura precisa di angolo |
Frequenza di risposta: |
20Hz |
Gamma di misura: |
1~30° |
Asse di misura: |
singolo o asse doppio |
Risoluzione: |
0.0007° |
Deriva di temperatura: |
0.0005°/℃ |
stabilità a lungo termine: |
0.01°~0.04° |
Peso: |
235g |
Funzione: |
misura precisa di angolo |
Frequenza di risposta: |
20Hz |

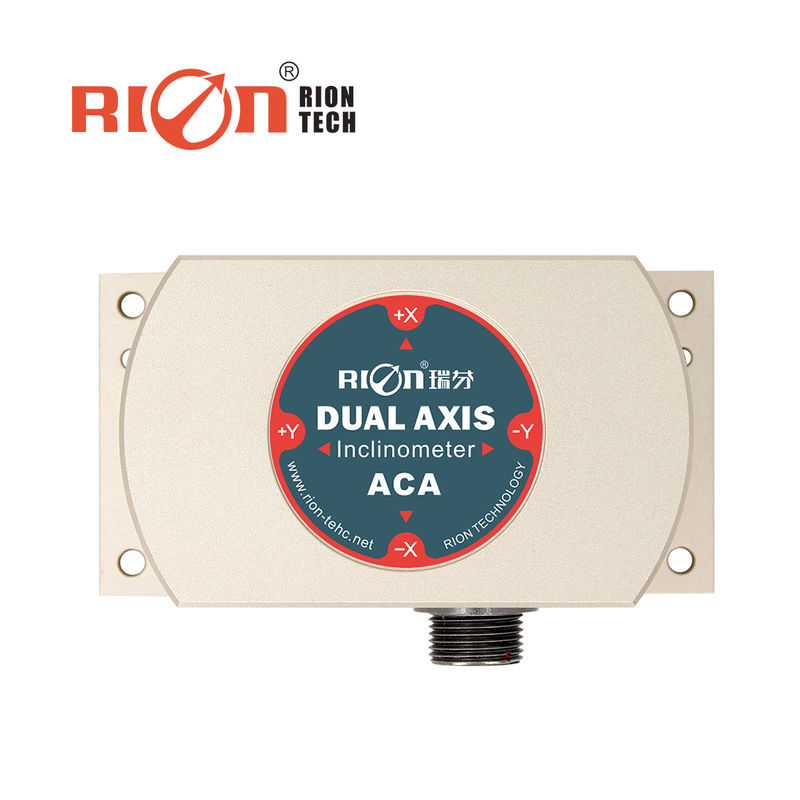

Sensore di pendenza preciso per il monitoraggio dell'inclinazione delle costruzioni Sensore di inclinometro analogo per la misurazione dell'inclinazione dei ponti
L'ACA618T/ACA628T-N è un inclinometro ad alto livello di precisione a singolo/due assi con piena compensazione della temperatura e corrente di uscita.adotta un convertitore differenziale A/D a 24 bit di alta precisione per garantire la linearità della corrente di uscita del prodottoIl sistema integra un sensore di temperatura ad alta risoluzione, in co-working con l'MCU,compensazione di temperatura secondaria di lavorazione, con cui la deriva a temperatura zero completa può essere raggiunta a 0,0005°/°C e la precisione a temperatura ambiente può raggiungere 0,003° per piccoli intervalli di misura.l'uscita di 4 ~ 20mA rispetto alla tensione di uscitaLa funzione di installazione senza contatto rende questo prodotto compatibile con sistemi diversi.Basta fissare il sensore sulla superficie dell'oggetto da misurare con viti, e quindi calcola automaticamente l'angolo di inclinazione dell'oggetto. È conveniente da installare, facile da usare, robusto per resistere alle interferenze e alle vibrazioni,ha un vantaggio significativo rispetto alle sue controparti.
▶Caratteristiche
★ Inclinometro a singolo/due assi
★ Distanza di misurazione: ±1°~±90° opzionale
★ Ampia tensione di ingresso: 11,5~36V
★ Larghezza di temperatura di lavoro: -40~+85°C
★ grado di protezione IP67
★ elevata resistenza alle vibrazioni > 2000 g
★ Alta risoluzione: 0,0007°
★ Drift di temperatura: 0,0005°/°C
▶Applicazione
★ Automatica di livellamento dei veicoli da macchina
★ rilevamento di ponti e dighe
★ Posizione dell'apparecchiatura laser
★ Controllo dell'angolo delle strutture mediche
★ Navigazione della posizione della trivella sotterranea
★ Regole di calibrazione ferroviaria, livellamento delle apparecchiature di calibrazione
★ Preciso controllo del livello delle macchine utensili
★ Monitoraggio geologico con attrezzature inclinate
▶ DATI TECNICI
| ACA618T/628T-N | Condizioni | Parametri | Unità | ||||
| Intervallo di misura | ± 10 | ± 30 | ± 60 | ± 90 | ° | ||
| Asse di misura | X / XY | X / XY | X / XY | X / XY | asse | ||
| Fatto nullo | 0° di uscita | 12 | 12 | 12 | 12 | mA | |
| Risoluzione | 0.0007 | 0.0007 | 0.0007 | 0.0007 | ° | ||
| Precisione di misura | MAXE | Temperatura della stanza. | 0.003 | 0.01 | 0.02 | 0.03 | ° |
| RMSE | Temperatura della stanza. | 0.003 | 0.003 | 0.005 | 0.008 | ° | |
| Coefficiente di temperatura zero | -40°85°C | 0.0005 | 0.0005 | 0.0005 | 0.0005 | °/°C | |
| Coefficiente di sensibilità a temperatura | -40°85°C | ≤ 50 | ≤ 50 | ≤ 50 | ≤ 50 | ppm/°C | |
| Potenza in tempo | 0.5 | 0.5 | 0.5 | 0.5 | S | ||
| Frequenza di risposta | 20 Hz | ||||||
| EMC | Secondo EN61000 e GBT17626 | ||||||
| MTBF | ≥ 98000 ore/tempo | ||||||
| Resistenza all'isolamento | ≥ 100MΩ | ||||||
| a prova di scosse | 100g@11ms,3 direzione assiale (metà sinusoide) | ||||||
| Anti-vibrazione | 10 gm, 10 ‰ 1000 Hz | ||||||
| Grado di protezione | Protezione IP67 | ||||||
| Cavi | Configurazione standard: lunghezza 2 m, resistenza all'usura, alta temperatura, cavo blindato 7P * connettore per l'aviazione da 6,8 mm, peso del cavo ≤ 200 g | ||||||
| Peso | ≤ 260 g (senza cavo) | ||||||
▶ CONNESSIONE ELETTRICA
Connessione elettrica a asse unico
| Funzione di colore del filo | ROSSO | Bianco | Verde | SORTE | Grigio |
|
DC11.5 ~ 36V Alimentazione positiva |
Fuori X Asse X corrente di uscita |
NC |
GND Alimentazione negativa |
Segnale GND |
▶ Dimensione
