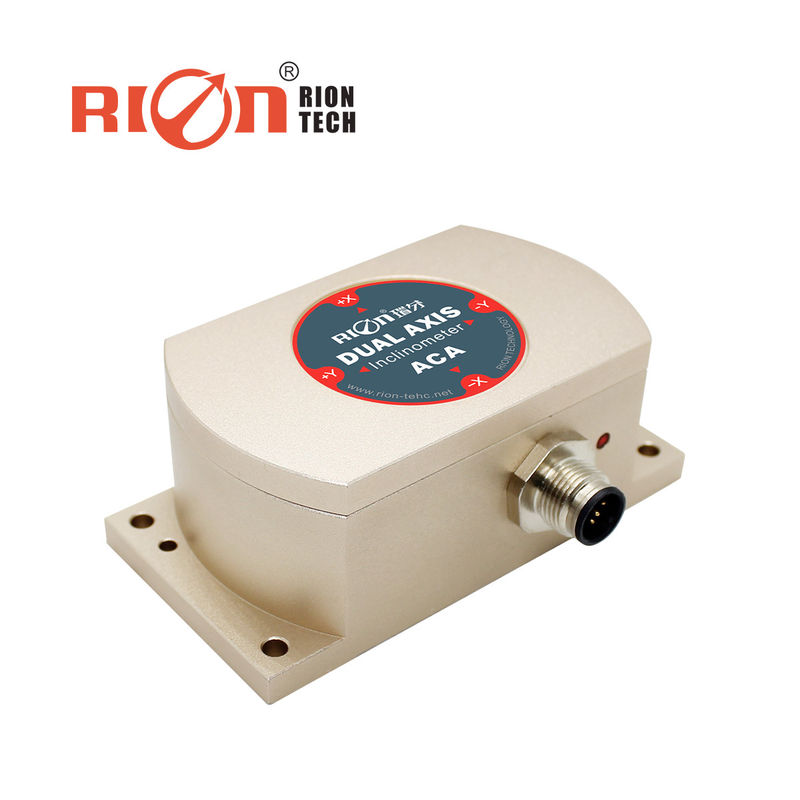

ACA616T Inclinometro sensore di inclinazione MEMS di precisione per il controllo dell'angolo dell'impianto

Inclinometro con sensore di inclinazione MEMS di precisione ACA616T per il controllo dell'angolo della struttura

Descrizione del prodotto:

ACA616T/ACA626T-CAN2.0A è un inclinometro a singolo/doppio asse ad alta precisione con compensazione della temperatura sviluppato da RION Technology sulla base di una piattaforma di inclinazione ad alta precisione. La sua buona stabilità termica può essere utilizzata in un ampio ambiente con temperatura di -40~85℃ Inoltre, il sistema dispone di un convertitore A/D 24it ad alta precisione integrato e, attraverso un algoritmo di conversione a 5 livelli, può misurare l'inclinazione e l'angolo di inclinazione dell'uscita del sensore rispetto al piano orizzontale. Protocollo di uscita CAN2.0A. Le caratteristiche dell'installazione senza contatto fanno sì che questo prodotto abbia una buona integrazione nel sistema. Basta fissare il sensore sulla superficie dell'oggetto misurato con un cacciavite, l'atteggiamento e l'inclinazione dell'oggetto possono essere calcolati automaticamente. Ha una forte capacità di resistere a urti e vibrazioni e presenta un grande vantaggio competitivo tra le controparti nazionali. È specificamente rivolto ai settori industriali richiesti dagli utenti di fascia alta.

Caratteristiche:

• Intervallo di misurazione: ±1 ~ ±60° opzionale
• Ingresso di tensione ampio: 9 ~ 36 V
• Grado di protezione IP67
• Funzionamento ad ampia temperatura: -40～+85℃
• Presa d'aria impermeabile
• Alta risoluzione: 0,001°

Parametri tecnici:

Applicazioni:

★ Posizione dell'apparecchiatura laser

★ Controllo dell'angolo delle strutture mediche

★ Navigazione posturale per trivellazione sotterranea

★ Regola di sagomatura ferroviaria, livellamento delle apparecchiature di scartamento

★ Controllo preciso del livello della macchina utensile

★ Monitoraggio inclinato dell'attrezzatura geologica

NOTE PER L'INSTALLAZIONE IN PRODUZIONE:

Si prega di seguire il modo corretto di installare il sensore di inclinazione, un'installazione errata può causare errori di misurazione, con particolare attenzione alla "superficie", alla "linea": 1) La superficie di montaggio del sensore e la superficie misurata devono essere fissate in modo stretto, uniforme e stabile, se la superficie di montaggio è irregolare è probabile che il sensore misuri l'errore dell'angolo.

2) L'asse del sensore e l'asse misurato devono essere paralleli, i due assi non producono il massimo angolo possibile.

DIREZIONI DI MISURA:

L'installazione deve garantire che il fondo del prodotto sia parallelo alla superficie misurata e ridurre l'influenza della dinamica e dell'accelerazione sul sensore. Questo prodotto può essere installato orizzontalmente o montato verticalmente (la selezione del montaggio verticale deve essere confermata prima della produzione), per l'installazione fare riferimento al seguente schema.
