12 axis 3D Digital Electroninc Compass Sensor For Antenna Servo Control

Sensore Bussola Elettronica Digitale 3D a 12 assi per Controllo Servo Antenna

▶ Introduzione al prodotto

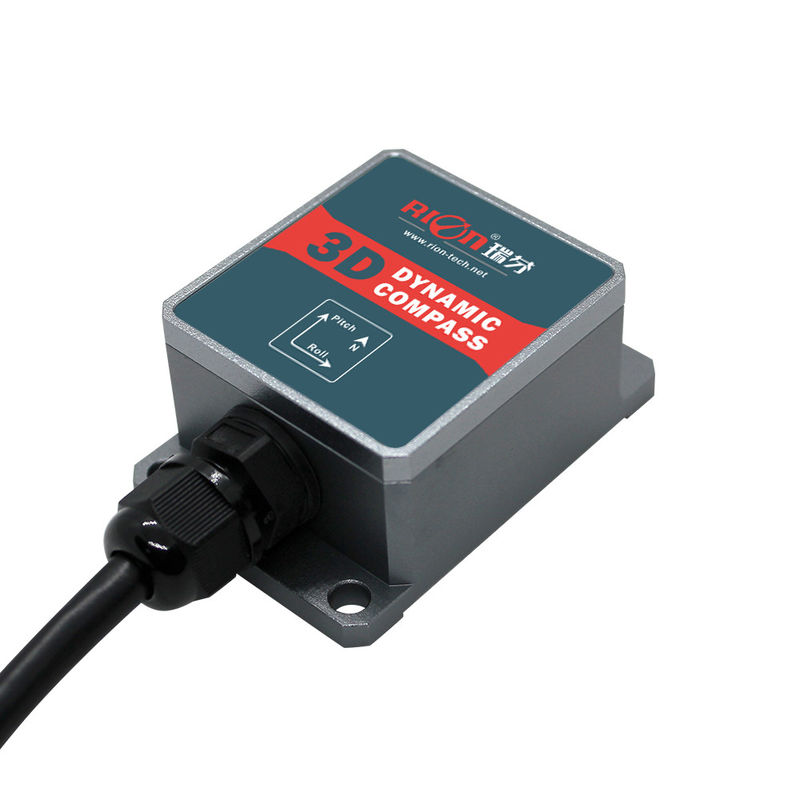

Il DDM365B è una bussola elettronica dinamica tridimensionale con un'unità di misurazione inerziale a 12 assi, che include un angolo di assetto a tre assi, un accelerometro a tre assi, un giroscopio a tre assi e una tecnologia di induzione magnetica a tre assi. Utilizzando le caratteristiche di alto angolo dinamico del giroscopio e l'alta stabilità delle caratteristiche di assetto dell'accelerometro, l'angolo di beccheggio e l'angolo di rollio che seguono il complesso cambiamento di assetto vengono ottenuti tramite l'algoritmo di navigazione inerziale dinamica. L'azimut geomagnetico adotta algoritmi di calibrazione del magnetismo duro e del magnetismo morbido, in modo che la bussola possa eliminare l'influenza del campo magnetico attraverso l'algoritmo di calibrazione anche in ambienti con interferenze di campo magnetico. Attraverso il calcolo dell'orientamento in tempo reale della CPU centrale e la compensazione dinamica dell'azimut magnetico in un ampio intervallo utilizzando l'angolo di beccheggio e l'angolo di rollio dinamici, la bussola può fornire dati di orientamento ad alta precisione anche con un angolo di inclinazione fino a ±85°. La bussola elettronica integra un processore di calcolo DSP ad alte prestazioni e la modalità di uscita è diversificata, tra cui l'interfaccia standard include RS232/RS485/TTL e altre interfacce, e può accettare la personalizzazione di altre interfacce di comunicazione.
Il DDM365B di piccole dimensioni e a basso consumo energetico può essere applicato a molteplici applicazioni ad alta resistenza sismica e in ambienti estremamente difficili come navi marine, ricerca di antenne satellitari, ecc., ed è più adatto per gli attuali sistemi di controllo integrato di misurazione ad alta precisione.

▶ Caratteristiche principali:

★ Precisione di orientamento: 1°

★ Intervallo di misurazione dell'inclinazione: beccheggio ±85°, angolo di rollio ±180°
★ Risoluzione dell'inclinazione: 0.1°

★ Precisione statica dell'inclinazione: 0.2°, precisione dinamica 0.5°
★ Ampio intervallo di temperatura: -40°C~ 85°C

★ Dimensioni: L55×W37×H24mm
★ Interfaccia di uscita RS232/standard con compensazione del magnetismo duro, del magnetismo morbido e dell'inclinazione

★ Alimentazione DC 5V

★ Grado di impermeabilità IP67

▶ Applicazione
ceanografico Nautica navigazione mappatura

★ GPS integrata navigazione

★ antenna servo controllo
ceanografico Infrarosso imager

★ laser rangefinder

★ mappa replotter
ceanografico ROV Navigazione

ceanografico Misuratore O

ceanografico★ Robot per
