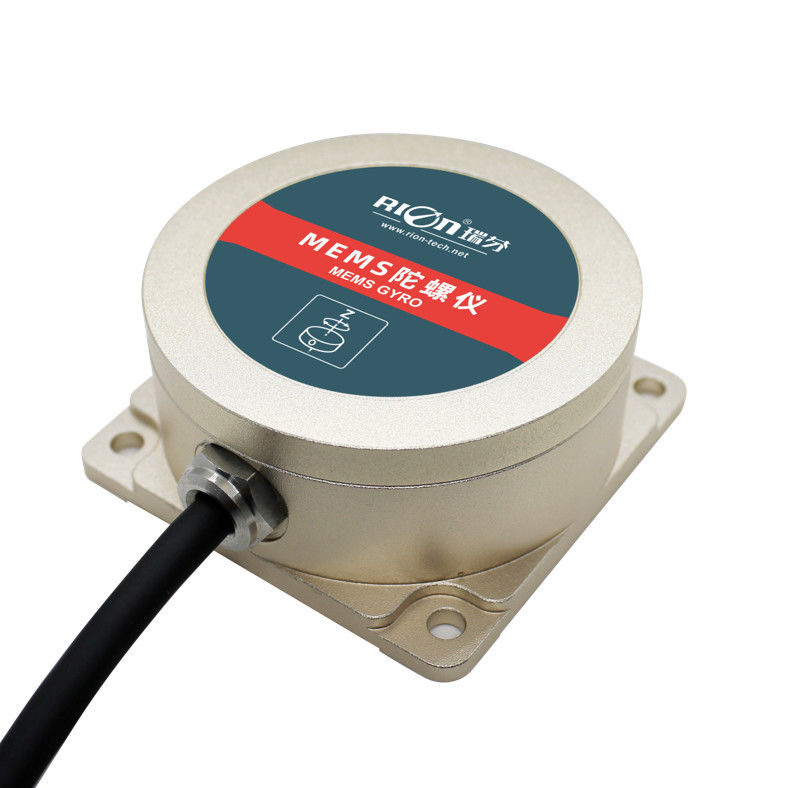

Magnetometro giroscopico del giroscopio dell'accelerometro di asse del sensore 3 della girobussola di TG632D 60mA

TG632D 60mA Sensore giroscopico a tre assi 3 assi accelerometro giroscopio magnetometro

▶Caratteristiche chiave

★ Alta stabilità di deriva

★ Basso rumore

★ Peso leggero

★ Lunga durata, forte stabilità

★ Redditizio

★ eccellenti prestazioni di vibrazione

★ Tutto a stato solido

★ Design compatto e leggero

★ uscita RS232/RS485/SPI facoltativa

★ Ampia gamma di temperature -40 °C - + 85 °C

★ Fornitore di corrente DC+9V36

★ deriva di temperatura < ± 0,1°/sec/°C

▶Applicazione

★ Navigazione

★ Navigazione in auto
★ Stabilità della piattaforma

★ Sistema di sicurezza automatica
★ Controllo industriale

★ Robot

★ Realtà virtuale 3D

★ attrezzature

★ combinazione GPS

★ Stabilità della fotocamera
★ attrezzature per antenne satellitari montate a Turck

★ Compensamento elettronico degli errori dell'ago delle navi sull'attrezzatura di induzione inclinata

▶Descrizione generale

TG632D è un giroscopio (sensore di velocità d'angolo) basato sul principio micromeccanico, un dispositivo inerziale in miniatura per misurare principalmente la velocità angolare di un oggetto in movimento.Prodotto interno con la tecnologia di rilevamento di anelli di precisione ultrafine in silicio in modo da avere un'elevata prestazione, impermeabile, anti-vibrazione, leggero, caratteristiche anti-interferenza elettromagnetica, ecc. the filtering algorithm and the first time in the country by eliminating resonance technology to solve the influence on data because of the surrounding noise or vibration interference source to the ordinary gyroscope. TG632D aggiungere un'altra tecnologia internazionale di compensazione dei sensori di temperatura per risolvere i problemi di impatto della deriva di temperatura, con stabilità a temperatura superiore e caratteristiche di lunga durata, ecc.per realizzare i prodotti simili nazionali tecnologia-tecnologia leader.

Prodotti ad alto costo-efficacia, piccolo volume, è ora ampiamente utilizzato in automotive, marittime, oggetti in movimento, controllo della posizione & controllo dell'atteggiamento,e altre applicazioni che richiedono precise occasioni di misurazione dell'angolo.!

Dati dettagliati

TG632D	parametro
Intervallo di misura	±50°/s	± 150°/s	± 300°/s
Asse di misura	X,Y,Z (facoltativo)
Larghezza di banda	> 100 Hz	> 100 Hz	> 100 Hz
Risoluzione	00,05°/s	0.1°/s	0.2°/s
Non lineare	00,06% di FS	00,1% di FS	00,15% di FS
Drift di temperatura	< ± 0,1°/sec,/°C	< ± 2°/sec	< ± 3°/sec
Orario di inizio	< 1s
Voltaggio di ingresso	+9~36V
Corrente	60 mA
Temperatura di funzionamento	-40°C a +85°C
Temperatura di conservazione	-40°C a +85°C
Drift nel tempo	8°/h
Shock	5 g~10 g
Impatto	200 g pk, 2 ms, 1⁄2 sine
La vita lavorativa	11 anni
Tasso di produzione	5Hz, 15Hz, 35Hz, 50Hz possono essere impostati
Segnale di uscita	RS232/RS485/TTL
MTBF	≥ 50000 ore/volte
Resistenza dell'isolamento	≥ 100 M
a prova di scosse	100g@11ms,3 Direzione assiale (Mezzo sinusoide)
Anti-vibrazione	10 gm, 10 ‰ 1000 Hz
Classe di protezione	Protezione IP67
Collegamento	4 perni con cavo 1M
Peso	152 g (cavo standard)







Dimensione







 Notate.

1Il sensore giroscopico angolare deve essere montato nella posizione centrale dell'oggetto da misurare, al fine di ridurre l'influenza dell'accelerazione lineare sulla precisione di misura.Si veda il diagramma seguente come riferimento.

2L'installazione dello strumento deve essere mantenuta parallela alla superficie dell'oggetto misurato e ridurre l'influenza della dinamica e dell'accelerazione sull'angolometro.L'installazione non corretta porterà a errori di misura, con particolare attenzione alle "superfici" e alle "linee"

1) La superficie di montaggio del fissaggio dello strumento deve essere vicina, liscia e stabile rispetto alla superficie di misura.l'errore di angolo della misurazione dell'angolo può essere causato facilmente. Vedere la figura Pic.AB

2) L'asse dello strumento deve essere parallelo all'asse di misura e i due assi non devono essere inclusi in angolo per quanto possibile, cfr. figura Pic.CD



3. non scuotere violentemente durante l'uso del prodotto, evitare vibrazioni violente, lontano dalla fonte di vibrazione (se non è possibile evitare si prega di installare l'ammortizzatore),in modo da non influenzare la precisione di misura del prodotto;

4. Cercare di evitare un'accelerazione brusca, arresto, rapido giro velocità angolare superiore a 300 DEG / s movimento durante l'uso, in modo da non influenzare la precisione di misura dei prodotti.
