Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: Rion
Certificazione: CE, ISO
Numero di modello: TL740
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: $235/Pieces
Imballaggi particolari: 1pcs/box con l'interno della spugna, 100pcs/ctn
Tempi di consegna: 7 giorni per i campioni
Termini di pagamento: T/T, Paypal
Capacità di alimentazione: 3000 pezzo/pezzi per Mese
Voltaggio - Fornitura: |
9-36V |
Tipo di uscita: |
Digitale |
Temperatura di funzionamento: |
-40~+85 |
Campo di misura: |
0-360 |
Interfaccia: |
RS-232/485 |
Articolo: |
Sensore dell'intestazione della girobussola |
Peso: |
160g |
Collegamento: |
RS232/RS485 |
Fornitore di energia: |
9~36v |
MTBF: |
>50000 ore/volte |
Accuratezza di azimut: |
0.1deg |
Risoluzione: |
0.01deg |
Voltaggio - Fornitura: |
9-36V |
Tipo di uscita: |
Digitale |
Temperatura di funzionamento: |
-40~+85 |
Campo di misura: |
0-360 |
Interfaccia: |
RS-232/485 |
Articolo: |
Sensore dell'intestazione della girobussola |
Peso: |
160g |
Collegamento: |
RS232/RS485 |
Fornitore di energia: |
9~36v |
MTBF: |
>50000 ore/volte |
Accuratezza di azimut: |
0.1deg |
Risoluzione: |
0.01deg |

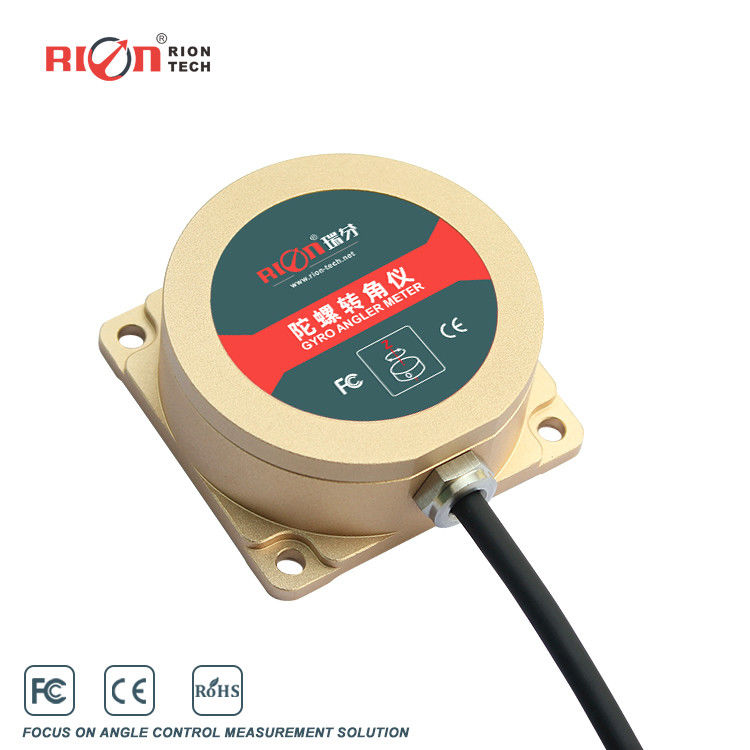

TL740D Sensore giroscopico MEMS a 9 assi IP67 Resistenza alle vibrazioni Monitoraggio automatico
Caratteristiche chiave
TL740D è la società RION-TECH di nuovo sviluppato azimut orizzontale sensore giroscopico angolare basato sulla piattaforma di misurazione inerziale MEMS più recente, mediante l' algoritmo di atteggiamento dinamico per la velocità angolare del giroscopio,Può generare simultaneamente l' angolo di azimut del vettore.L'algoritmo di navigazione inerziale integrato del prodotto RION-TECH, attraverso il modello di fusione dei dati dell'angolo di posizione, può risolvere il problema della deriva a breve tempo del giroscopio.
Questo prodotto è appositamente utilizzato per l'orientamento dell'azimut del veicolo, il controllo dell'atteggiamento e altre applicazioni correlate.Invece del tradizionale veicolo robotizzato manchevolezze della guida a barra magnetica, non è necessario il layout del sito di banda magnetica, è il componente di navigazione necessario per la prossima generazione di veicoli robot di tracciamento automatico e guida.
| TL740D | Parametri |
| Intervallo di misura | Angolo di azimut (± 180°) |
| Larghezza di banda di acquisizione | > 100 Hz |
| Risoluzione | 00,01° |
| Precisione di azimut | < 0,1°/min |
| precisione posizionale | < 2 mm/m (convertito dalla precisione angolare) |
| Non lineare | 00,1% di FS |
| Rate angolare massima | 150°/s |
| Intervallo dell'accelerometro | ± 4 g |
| Risultato accelerato | 0.001g |
| Precisione dell'acceleratore | 5 mg |
| Orario di inizio | 5s (statico) |
| Voltaggio di ingresso | +9V~36V |
| Corrente | 60mA ((12V) |
| Lavora temporaneamente. | -40 ~ +85°C |
| Temperatura di stoccaggio. | -40 ~ +85°C |
| Vibrazione | 5 g~10 g |
| Impatto | 200 g pk, 2 ms, 1⁄2 sine |
| La vita lavorativa | 10 anni |
| Tasso di produzione | 5Hz / 15Hz / 25Hz / 50Hz / 100Hz Può essere impostato |
| Segnale di uscita | RS232 / RS485 / TTL (facoltativo) |
| MTBF | ≥ 50000 ore/volte |
| Resistenza dell'isolamento | ≥ 100 Megohm |
| Resistenza agli urti | 100g@11ms,3 Direzione assiale (Mezzo sinusoide) |
| Anti-vibrazione | 10 gm, 10 ‰ 1000 Hz |
| Protezione | Protezione IP67 |
| Peso | 130 g ((senza cavo) |
Confronto tra la navigazione inerziale in fibra ottica e TL740D:
Confronto ---- - 5 minuti dati angolo di marcia del veicolo
TL740D dinamica Azimut relativo/angolo di inclinazione:
TL740D Azimut relativo dinamico/angolo di sciacquatura:
TL740D è fissato sul nastro trasportatore. La velocità del nastro trasportatore è di circa 0,03 m / s. Durante il nastro trasportatore c'è un piccolo jitter.Il processo è approssimativamente retto e la lunghezza è di circa 10 metriCome illustrato nella figura 2 (a), l'angolo di azimut del picco e del picco è di 0,48 ° e il valore massimo è di 0,06 °, il valore minimo è di -0,42 °, il valore medio di errore è di -0,26 ° e la precisione dinamica è di 0.146 ° (1σ); come illustrato nella figura 2 (b), l'angolo di azimut da picco a picco è di 0,73 °, il valore massimo è di -0,01 °, il valore minimo è di -0,74 °, l'errore medio è di -0,4316 °,e la precisione dinamica è pari a 00,2082 ° (1σ);
Per riassumere:
TL740D con precisione statica: 0,0447 ° (1σ); precisione dinamica: 0,1771 ° (1σ)
