Dettagli del prodotto
Luogo di origine: La CINA
Marca: Rion
Certificazione: CE, ISO
Numero di modello: SCA128T
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: US$95-110.00
Imballaggi particolari: cartone con la spugna
Tempi di consegna: 5-10 giorni lavorativi
Capacità di alimentazione: 5000pcs al mese
Measuring Range: |
±1~±180° optional |
Accuracy: |
0.03° |
Wide voltage input: |
9~36V |
Output current: |
4~20mA |
Wide temperature working: |
-40~+85℃ |
Highly anti-vibration performance: |
>2000g |
Measuring Range: |
±1~±180° optional |
Accuracy: |
0.03° |
Wide voltage input: |
9~36V |
Output current: |
4~20mA |
Wide temperature working: |
-40~+85℃ |
Highly anti-vibration performance: |
>2000g |

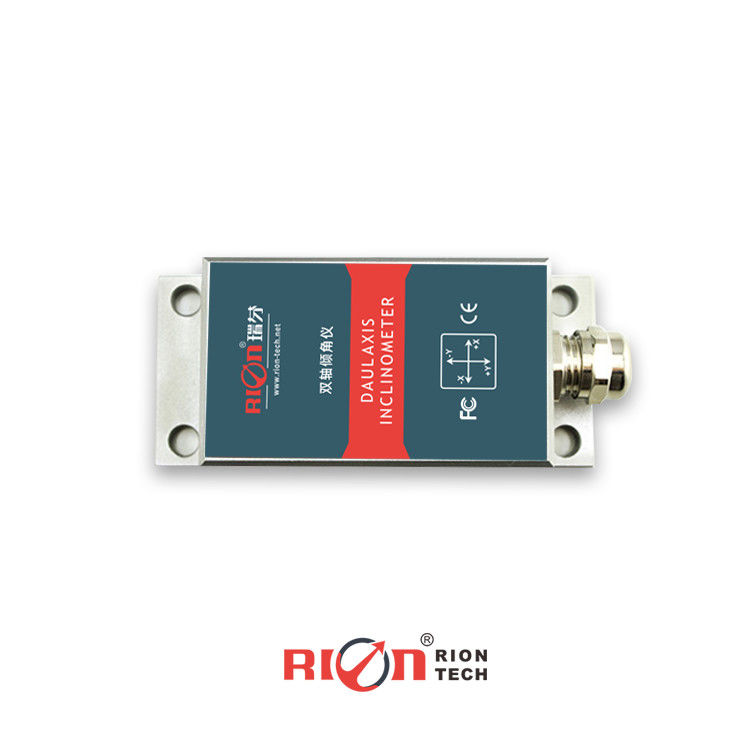

SCA128T Inclinometro ad alta precisione a singolo/doppio asse per lunghe distanze
▶ INTRODUZIONE
SCA118T/SCA128T è un inclinometro standard di tipo di uscita industriale a singolo/due assi con una corrente di uscita standard di 4-20mA, in grado di trasmettere fino a 2000 metri su lunghe distanze.Il segnale di uscita ha una forte anti-interferenza ed è applicato professionalmente alle macchine da costruzione che lavorano in ambienti difficiliIl prodotto è prodotto utilizzando l'ultimo processo di produzione dei sensori MEMS, e l'errore di temperatura e l'errore non lineare sono accuratamente compensati e corretti.La massima precisione in un piccolo intervallo può raggiungere 00,02 ° (per maggiori indicatori di precisione, si rimanda alla tabella delle prestazioni del prodotto), alta precisione, piccole dimensioni, alta tecnologia di imballaggio, buona resistenza agli urti e alle vibrazioni.Il prodotto ha circuiti anti-RF e anti-interferenza elettromagnetica integrati, che è particolarmente adatto per macchine senza trincea sotterranee e altri ambienti industriali difficili.il prodotto utilizza anche varie misure quali le MCU di livello applicativo di fascia alta, schede PCB a tre prove, cavi importati e gusci metallici protetti a alta temperatura per migliorare l'affidabilità e la stabilità dei prodotti.
▶ Figura principale
★ Inclinometro a singolo/due assi ★ Distanza di misurazione: ±1~±180° opzionale
★ Precisione: 0,03° ★ Ampia tensione di ingresso: 9~36V
★ Corrente di uscita 4~20mA ★ Grande temperatura di lavoro: -40~+85°C
★ classe di protezione IP67 ★ elevata resistenza alle vibrazioni > 2000 g
★ Risoluzione: 0,01° ★ Dimensione: L94×W40×H26mm
▶ Applicazione
★ Livellazione dei veicoli da costruzione ★ Monitoraggio dei ponti e dei Dadian
★ Protezione della sicurezza delle piattaforme ad alta quota ★ Controllo dell'angolo dell'attrezzatura medica
★ Navigazione dell'atteggiamento della trivellazione sotterranea
★ Misurazione della direzione basata sull'inclinazione ★ Monitoraggio dell'inclinazione delle apparecchiature geologiche
★ macchine minerarie e attrezzature per la trivellazione di petrolio ★ controllo del livello dell'attrezzatura
▶ PARAMETRI
| SCA118/SCA128T | Condizione | Parametro | Unità | |||||
| Intervallo di misura | ± 10 | ± 30 | ± 60 | ± 90 | ± 180 | ° | ||
| Asse di misura | X / X Y | X / X Y | X / X Y | X / X Y | X | Asse | ||
| Fatto nullo | 0° di uscita | 12 | 12 | 12 | 12 | 12 | mA | |
| Risoluzione | 0.01 | 0.01 | 0.02 | 0.03 | 0.05 | ° | ||
| Precisione di misura | @ 25°C | 0.03 | 0.05 | 0.06 | 0.08 | 0.1 | ° | |
| Stabilità a lungo termine | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | ° | ||
| Coefficiente di temperatura zero | -40°85°C | ± 0.006 | ± 0.006 | ± 0.006 | ± 0.006 | ± 0.006 | °/°C | |
| Coefficiente di sensibilità temp | -40°85°C | ≤ 100 | ≤ 100 | ≤ 100 | ≤ 100 | ≤ 100 | ppm/°C | |
| Orario di avvio di accensione | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | S | ||
| Tempo di risposta | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | s | ||
| Frequenza di risposta | 20 Hz | |||||||
| EMC | Secondo EN61000 e GBT17626c | |||||||
| MTBF | ≥ 50000 ore/volte | |||||||
| Resistenza all'isolamento | ≥ 100 MΩ | |||||||
| Resistenza agli urti | 100g@11ms,3 direzione dell'asse (metà sinusoide) | |||||||
| Anti-vibrazione | 10 gm, 10 ‰ 1000 Hz | |||||||
| Grado di protezione | Protezione IP67 | |||||||
| Cavi | Standard come lunghezza di 1 metro, resistente all'usura, a prova di olio, alta temperatura, cavo blindato 4 * 0,4 mm2 | |||||||
| Peso | ≤ 220 g (compreso il cavo da 1 metro) | |||||||
▶ PARAMETRI ELETTRICI
| Parametri | Condizione | Minore | Tipico | Max. | Unità |
| Tensione di alimentazione | Norme | 9 | 12,24 | 36 | V. |
| Corrente di lavoro | 50 | mA | |||
| Sovraccarico di uscita | Resistenza | 400 | 1000 | Ω | |
| Temperatura di lavoro | - Quaranta. | + 85 | °C | ||
| Temperatura di deposito. | - Quaranta. | + 85 | °C |
▶ INFORMAZIONI sull'ordine
▶ CONNESSIONE ELETTRICA
Definizione del cablaggio del pacchetto Shell
|
Linea colore funzione |
ROSSO | NERO | Bianco | Verde |
|
Vcc9~36V Fornitore di alimentazione Potenza positiva |
GND Potenza negativa |
Fuori X Corrente di uscita dell'asse X |
Fuori Y Corrente di uscita dell'asse Y |
▶ INSTALLAZIONE
Durante l'installazione, mantenere la superficie di montaggio del sensore parallela alla superficie bersaglio da misurare e ridurre l'impatto della dinamica e dell'accelerazione sul sensore.Questo prodotto può essere installato orizzontalmente o verticalmente, si rimanda al seguente diagramma per il metodo di installazione:
Questo parametro di prestazione elenca solo le serie ± 10 °, ± 30 °, ± 60 °, ± 90 ° come riferimento, altri intervalli di misurazione sono indicati nei parametri adiacenti.
