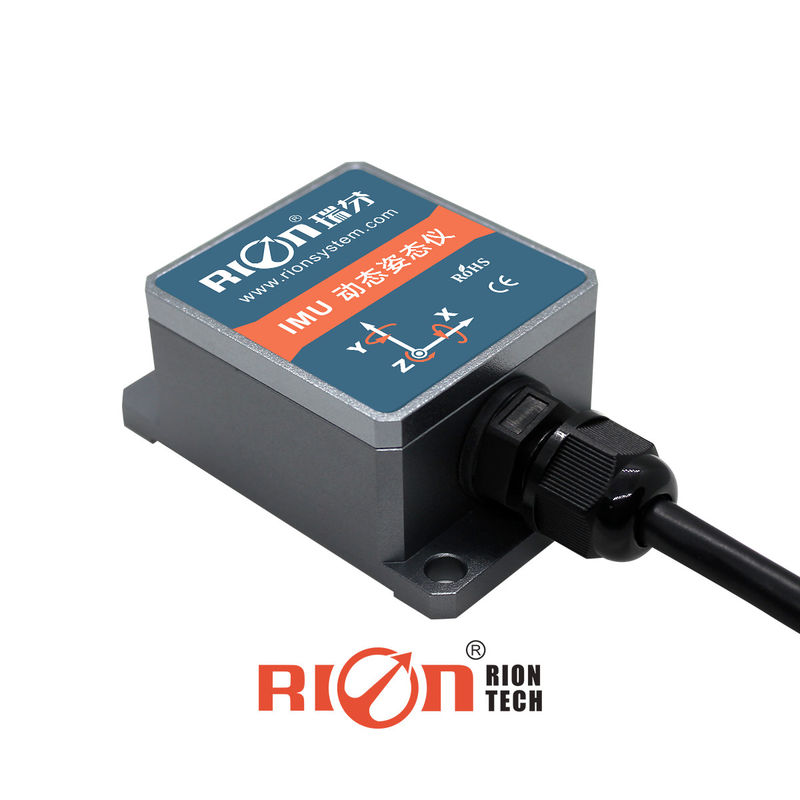

152g Sensore angolare 3 assi Azimut TL720D MODBUS Attitude Algorithm

Name: 152g Sensore angolare 3 assi Azimut TL720D MODBUS Attitude Algorithm
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: TL720D
Price: 60 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Guangdong, Cina

Marca: RION

Certificazione: CE, ISO

Numero di modello: TL720D

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1

Prezzo: 60 USD/Pieces

Imballaggi particolari: Cartone

Tempi di consegna: 7 giorni per i campioni

Termini di pagamento: T/T, Paypal

Capacità di alimentazione: 3000/month

Ottenga il migliore prezzo

Contatto ora

Specifiche

Descrizione

Specifiche

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                  Sensore angolare della girobussola di TL720D, Sensore angolare della girobussola di MODBUS, girobussola di asse 152g 3


Utilizzatori:	Sensore di posizione	Teoria:	Sensore di capacità
Prodotto:	Sensore di Digital	alimentazione del sensore giroscopico:	DC5V
Segnale di uscita:	RS232/RS485	Intervallo di misura:	L'angolo di azimut (± 180)
Corrente (mA):	40 ((5V)	antivibrazione:	10 gm, 10 ~ 1000 Hz
Accuratezza di azimut (°/min):	<0>	Tasso di uscita:	5Hz, 15Hz, 25Hz, 50Hz, 100Hz possono essere impostati
Peso:	152 g (cavo standard abbinato)	Temp. di lavoro (℃):	-40 ~ +80
Vibrazione (g):	5g~10g

Utilizzatori:	Sensore di posizione
Teoria:	Sensore di capacità
Prodotto:	Sensore di Digital
alimentazione del sensore giroscopico:	DC5V
Segnale di uscita:	RS232/RS485
Intervallo di misura:	L'angolo di azimut (± 180)
Corrente (mA):	40 ((5V)
antivibrazione:	10 gm, 10 ~ 1000 Hz
Accuratezza di azimut (°/min):	<0>
Tasso di uscita:	5Hz, 15Hz, 25Hz, 50Hz, 100Hz possono essere impostati
Peso:	152 g (cavo standard abbinato)
Temp. di lavoro (℃):	-40 ~ +80
Vibrazione (g):	5g~10g

Descrizione

152g Sensore angolare 3 assi Azimut TL720D MODBUS Attitude Algorithm

Sensore di velocità di angolo a basso prezzo sensore di direzione per AGV

Descrizione generale

TL720D e'un sensore angolare giroscopico di piccolo volume sviluppato dalla Rion, basato sulla piattaforma di misurazione inerziale MEMS, con l' algoritmo di posizione per la velocita'angolare del giroscopio.Può inoltrare contemporaneamente l'angolo di azimut del vettore..Il prodotto interno integrato algoritmo di navigazione inerziale brevettato RION, attraverso il modello di fusione dati angolo di atteggiamento, può risolvere il problema di deriva giroscopico a breve tempo il più possibile.

Questo prodotto è specificamente utilizzato per le auto robotizzate, l'orientamento dell'azimut del veicolo e altre applicazioni correlate di AGV, al posto delle tradizionali carenze della guida a barra magnetica del veicolo robot,non è necessario al sito di sistemazione della striscia magnetica, è la componente di navigazione necessaria per la prossima generazione di veicoli robotizzati di tracciamento e guida automatici.

Caratteristiche principali

● L'angolo di uscita dell'azimut ● Forte resistenza alle vibrazioni ● Peso leggero

●Lunga durata, forte stabilità ●Ricorso economico

●Compatta e leggera ●RS232/RS485 di uscita opzionale ●alimentazione DC5V

Il titolo va qui.

●Camion AGV

●Stabilità della piattaforma

● Sistema di sicurezza dell'auto

●Realtà virtuale 3D
●Controllo industriale

●Robot

Dati dettagliati

TL720D
Intervallo di misura	Angolo di azimut (± 180)
Larghezza di banda di acquisizione (Hz)	> 100
Risoluzione	0.02
Accuratezza di azimut (°/min)	< 0.2
Non lineare	00,3% di FS
Velocità massima dell'angolo (°/s)	≥ 150
Intervallo dell'accelerometro (g)	± 4
Risultato accelerato	0.005
Accelerazione (mg)	10
Orario di inizio	5 ((Statico)
Voltaggio di ingresso ((V)	5V
Corrente (mA)	40 ((5V)
Temperatura di lavoro.	-40 ~ +80
Temperatura di conservazione ((°C)	-40 ~ +85
Vibrazione (g)	5 g~10 g
Impatto (g)	200 g pk, 2 ms, 1⁄2 sine
La vita lavorativa	10 anni
Tasso di produzione	5Hz, 15Hz, 25Hz, 50Hz, 100Hz possono essere impostati
Segnale di uscita	RS232 o RS485
MTBF	≥ 50000 ore/volte
Resistenza dell'isolamento	≥ 100 Megohm
Protezione	Protezione IP67
Peso	152 g (cavo standard abbinato)

Informazioni sull'ordine

TL720D-232	Modalità di uscita RS232 (protocollo RION)
TL720D-485	Modalità di uscita RS485 (protocollo RION)
TL720D-232-MB	Modalità di uscita RS232 (protocollo MODBUS-RTU)
TL720D-485-MB	modalità di uscita RS485 (protocollo MODBUS-RTU)

TL720D Direzione di misura
Informazioni sull'ordine:
TL720D-232	Modalità di uscita RS232 (protocollo RION)
TL720D-485	Modalità di uscita RS485 (protocollo RION)
TL720D-232-MB	Modalità di uscita RS232 (protocollo MODBUS-RTU)
TL720D-485-MB	modalità di uscita RS485 (protocollo MODBUS-RTU)

Dimensione

Notate.

1Il sensore giroscopico angolare deve essere montato nella posizione centrale dell'oggetto da misurare, al fine di ridurre l'influenza dell'accelerazione lineare sulla precisione di misura.Si veda il diagramma seguente come riferimento.

2L'installazione dello strumento deve essere mantenuta parallela alla superficie dell'oggetto misurato e ridurre l'influenza della dinamica e dell'accelerazione sull'angolometro.L'installazione non corretta porterà a errori di misura, con particolare attenzione alle "superfici" e alle "linee"

1) La superficie di montaggio del fissaggio dello strumento deve essere vicina, liscia e stabile rispetto alla superficie di misura.l'errore di angolo della misurazione dell'angolo può essere causato facilmente. Vedere la figura Pic.AB

2) L'asse dello strumento deve essere parallelo all'asse di misura e i due assi non devono essere inclusi in angolo per quanto possibile, cfr. figura Pic.CD

3. non scuotere violentemente durante l'uso del prodotto, evitare vibrazioni violente, lontano dalla fonte di vibrazione (se non è possibile evitare si prega di installare l'ammortizzatore),in modo da non influenzare la precisione di misura del prodotto;

4. Cercare di evitare un'accelerazione brusca, arresto, rapido giro velocità angolare superiore a 300 DEG / s movimento durante l'uso, in modo da non influenzare la precisione di misura dei prodotti.

Domande frequenti

Q1. Quali sono le vostre condizioni di imballaggio?

R: Generalmente, imballiamo le nostre merci in cartoni marroni.

Possiamo impacchettare la merce nelle vostre scatole di marca dopo aver ricevuto le vostre lettere di autorizzazione.

Q2. Quali sono le vostre condizioni di pagamento?

A: T / T 40% come deposito, e il 60% prima della consegna.

prima di pagare il saldo.

Q3. Quali sono i termini di consegna?

A: EXW, FOB, CFR, CIF, DDU.

D4: che mi dici del tempo di consegna?

R: Generalmente ci vorranno da 3 a 10 giorni dopo aver ricevuto il pagamento anticipato.

sulle merci, sulle quantità e sulle scorte dell'ordine.

Q5. Puoi produrre secondo i campioni?

R: Sì, possiamo produrre secondo i vostri campioni o disegni tecnici.

Q6. Qual è la vostra politica di campionamento?

R: Possiamo fornire il campione se abbiamo parti pronte in magazzino, ma i clienti devono pagare il costo del campione e

il costo del corriere.

D. Testate tutte le vostre merci prima della consegna?

R: Sì, abbiamo il test al 100% prima della consegna

Q8: Come fai il nostro business a lungo termine e un buon rapporto?

A:1Mantiamo una buona qualità e un prezzo competitivo per garantire ai nostri clienti il beneficio;
