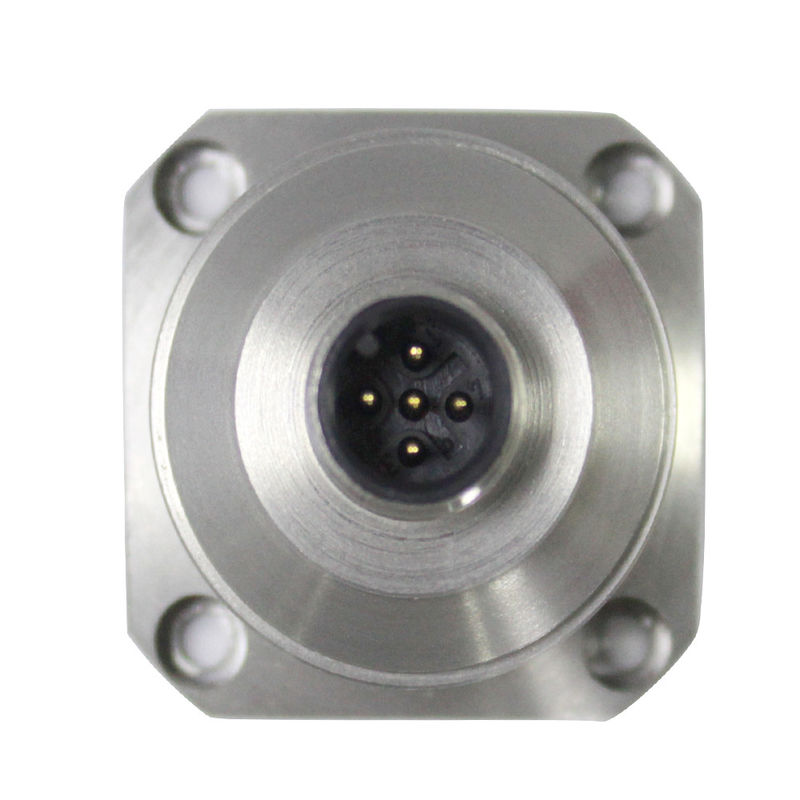

AKF398 Sensore di rilevamento delle vibrazioni a tre assi di uscita di corrente 4 - 20mA
AKF398 Sensore di rilevamento delle vibrazioni a tre assi di uscita di corrente 4 - 20mA
▶Le caratteristiche del prodotto
★ tre assi (X,Y,Z)
★ tensione di uscita: 4-20mA
★ alimentazione elettrica:9-36V
★ eccellente stabilità del bias
★ temperatura di lavoro: -40°C ~ +85°C
★ temperatura di conservazione: -40°C ~ +85°C
★ dimensione: L34,3 × W34,3 × H38,5 mm
★ peso: 73,5 g
★ Buone prestazioni ambientali (impatto, vibrazioni e temperatura)
▶Applicazione
★ Registrazione degli incidenti, monitoraggio e previsione dell'affaticamento
★ Produzione di energia eolica ★ monitoraggio del sistema di traffico, analisi del pavimento stradale e rilevazione di guasti ferroviari ad alta velocità
★ Macchine di grandi dimensioni, motori
★ Vibrazioni a bassa frequenza e monitoraggio automatico
★ attrezzature mediche
★ Ponte
★ Veicolo
★ Roller stradale
▶INTRODUZIONE del prodotto
IlAKF398l'accelerometro triassiale è un accelerometro a tensione di uscita sviluppato e prodotto indipendentemente daTecnologia RION. È ampiamente utilizzato in applicazioni quali i test di vibrazione e i test di impatto.con una capacità di accensione superiore a 50 W,, che lo rende conveniente per misurazioni e analisi dei dati in più punti.
IlAKF398utilizza un singolo sensore capacitivo in silicio di cristallo, costituito da un chip in silicio micro-elaborato, un ASIC a bassa potenza per il condizionamento del segnale, un microprocessore per la memorizzazione dei valori di compensazione,e un sensore di temperaturaQuesta progettazione garantisce un basso consumo energetico, prestazioni calibrate, una struttura robusta e una potenza stabile.La nuova configurazione elettronica fornisce potenza allo stato solido per il ripristino e una protezione completa contro le condizioni di sovra-tensione.
Con la sua robusta costruzione, basso consumo di energia e eccellente stabilità di deviazione, ilAKF398garantisce un'output affidabile per un'ampia gamma di applicazioni.
▶ SPECIFICAZIONI
AKF398
Parametro
Unità
Distanza
±2
± 4
± 8
± 10
± 20
± 40
g
Calibrazione della deviazione
< 1
< 1
< 1
< 1
< 1
< 1
mg
Misurazione assiale
X, Y, Z
X, Y, Z
X, Y, Z
X, Y, Z
X, Y, Z
X, Y, Z
asse
Ripetibilità di accensione/spena
< 2
< 2
< 2
< 2
< 2
< 2
mg (max)
Sensibilità (± 10%)
4
2
1
0.8
0.4
0.2
mA/g
Diversione
coefficiente temp.
0.01
0.01
0.01
0.05
0.05
0.05
%/°C
Risoluzione/soglia (@ 1Hz)
< 1
< 1
< 1
< 1
< 1
< 1
mg (max)
Non linearità
< 0.5
< 0.5
< 0.8
< 1
< 1
< 1
% FS (max)
Risposta di frequenza
500
500
500
500
500
500
Hz
Larghezza di banda (3Db)
1000
1000
1000
1000
1000
1000
Hz
Sensibilità dell'asse trasversale
1
1
1
2
2
2
%
Rapporto di sensibilità alle vibrazioni laterali
1
1
2
5
5
5
%
Frequenza di risonanza
2.4
2.4
2.4
5.5
5.5
5.5
KHz
densità di rumore
21
21
21
86.6
86.6
86.6
μg/√Hz
0g di uscita 12mA
< 0.005
< 0.005
< 0.005
< 0.003
< 0.003
< 0.003
mA
corrente di uscita
4 ~ 20 mA
Input ((VDD_VSS)
9~36 VDC
Consumo di corrente corrente
< 60mA @ 12 VDC
Collegamento
connettore M12 standard industriale
Grado di protezione
Protezione IP67
Peso
Peso netto del prodotto: 82 g, base magnetica: 48 g, piastra di adattamento a forma di L 20 g
Dimensione
Dimensioni del prodotto: 34,3*34,3*38,5 mm
Dimensioni della base di assorbimento magnetico: 34,23*34,23*8,1 mm
Dimensione della piastra dell'adattatore a forma di L: 36*44*15 mm
