Alto costo dell'accelerometro di larghezza di banda di deviazione dell'accelerometro dell'uscita analogica del sensore basso di vibrazione
Descrizione generale

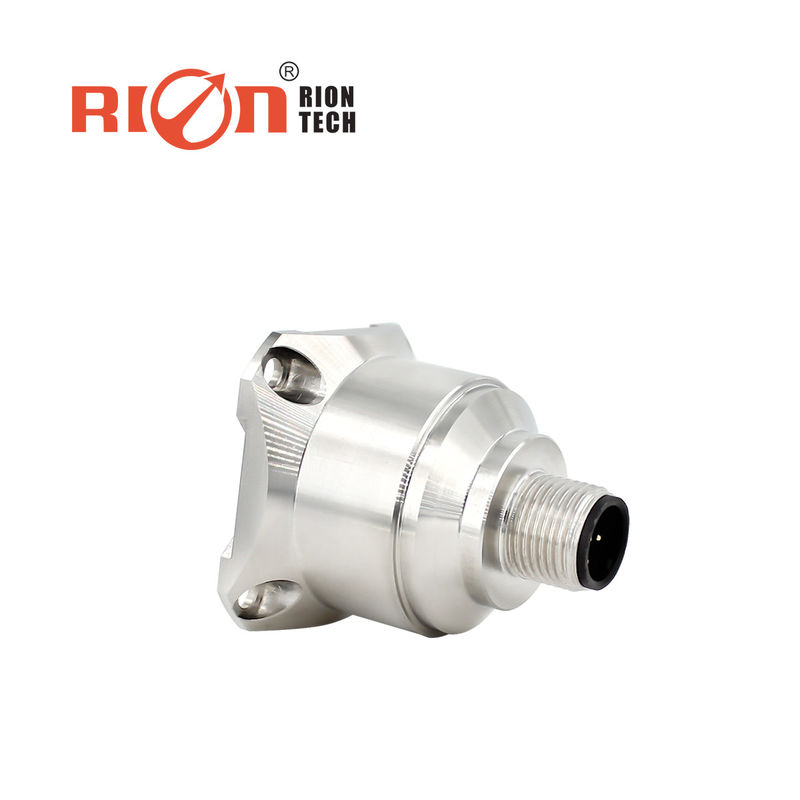

L'accelerometro di AKF390B è accelerometri ampiamente usati prodotti da RION con la tecnologia svizzera brevettata. Può essere utilizzato nella prova di vibrazione, nella prova di urto ed in altri campi. Il prodotto adotta l'uscita corrente analogica, i codici differenti di indirizzo possono essere fissati ed i sensori multipli sono utilizzati insieme nell'interurbana per facilitare la misura e l'analisi dei dati multipunto. Il AKF398B è un sensore capacitivo del silicio monocristallino che consiste di un chip di silicio micromachined (ASIC a bassa potenza per il condizionamento di segnale), di un microprocessore per la memorizzazione dei valori della compensazione e di un sensore di temperatura. Questo prodotto con basso consumo energetico è stato calibrato ed ha una struttura solida e un'uscita stabile. La nuova configurazione elettronica fornisce il potere semi conduttore per la risistemazione, assicurante la protezione completa per la sovracorrente. Questa serie di prodotti ha le caratteristiche di forte struttura, di basso consumo energetico e della stabilità eccellente di deviazione, che garantisce l'affidabilità eccezionale dell'uscita.
Caratteristica
★ giroscopico (X, Y, Z) tensione in uscita del ★: 4-20mA
alimentazione elettrica del ★: anti-impatto del ★ 9-36V: 2000G
temperatura di lavoro del ★: -40°C ~ temperatura del deposito del ★ di +85°C: -55°C ~ +100°C
dimensione del ★: Peso del ★ di L34.3×W34.3×H38.5mm: 73.5g
stabilità diagonale eccellente del ★
Buona prestazione ambientale del ★ (impatto, vibrazione e temperatura)
Applicazione
Annotazione di arresto del ★, monitoraggio di affaticamento e generazione di energia eolica del ★ di previsione
Monitoraggio di sistema dei trasporti del ★, analisi del fondo stradale e localizzazione del guasto ferroviaria ad alta velocità
Grande macchinario del ★, motore
Attrezzatura medica dal ★ di vibrazione a bassa frequenza del ★ e del monitoraggio automatico
Rullo compressore del ★ del veicolo del ★ del ponte del ★
Dati tecnici:
|
Parametri
|
AKF390B
|
Unità
|
|
|
Gamma
|
±2, ±4, ±8, ±10, ±20, ±40
|
g
|
|
|
Calibratura diagonale
|
<1>
|
mg
|
|
|
Asse di misurazione
|
X, Y, Z
|
asse
|
|
|
Ripetibilità di potere on/down
|
<2>
|
mg (valore massimo)
|
|
|
Coefficiente di temperatura diagonale [3]
|
0,01
|
valore tipico di mg/℃
|
|
|
Risoluzione/soglia (@ 1Hz)
|
< 1="">
|
mg (massimo)
|
|
|
Non linearità
|
<0>
|
% del FS (massimo)
|
|
|
Larghezza di banda [4]
|
1000
|
Hertz
|
|
|
Frequenza di risposta
|
500
|
Hertz
|
|
|
Tensione in uscita
|
4~20mA
|
|
|
|
Magnetico basato
|
facoltativo
|
|
|
|
Affidabilità
|
MIL-HDBK-217, classe 2
|
|
|
|
Anti-impatto
|
100g@11ms, a tre assi ed identico (semionda sinusoidale)
|
|
|
|
Tempo di restauro
|
<1ms>
|
|
|
|
Vibrazione
|
20g rms, 20~2000Hz (rumore casuale, o, p, i agendo su ogni asse per 30 minuti)
|
|
|
|
Input (VDD_VSS)
|
9-36 VCC
|
|
|
|
Consumo corrente di funzionamento
|
<60ma>
|
|
|
|
Connettore
|
Connettore dello standard industriale M12
|
|
|
|
Peso
|
73.5g
|
|
|
|
Dimensione
|
Dimensione magnetica dell'installazione di adsorbimento: 34.3*34.3*43.2mm,
Vite che posiziona dimensione dell'installazione: 34.3*34.3*38.5mm |
|
|
Vite che posiziona il disegno di dimensione dell'installazione:
|
Colore
Funzione
|
Il NERO
|
BIANCO
|
BLU
|
BROWN
|
GRIGIO
|
|
|
|
|
|
|
|
|
|
Terra
Terra di potere |
Segnale corrente dell'ascissa
|
Segnale corrente dell'asse y
|
Vcc 9~36V
Positivo dell'alimentazione elettrica |
segnale corrente di Z-asse
|
|
|
|
|
|
|
|
Q1. Che cosa è i vostri termini di consegna?
: EXW, CATENA DELL'OROLOGIO, CNF, DAP
Q2. Che cosa è le vostre dilazioni di pagamento?
: T/T 100%, Paypal, o Alibaba
Q3. Come circa il vostro termine di consegna?
: Generalmente, richiederà i 7 giorni per produzione contro la conferma di pagamento
Q4. Potete produrre secondo i requisiti di clienti?
: Sì, potremmo fornire la soluzione su misura.
Q5. Che cosa è la vostra politica del campione?
: Possiamo fornire il campione se abbiamo parti pronte in azione, ma i clienti devono pagare il costo del campione e
il corriere ha costato.
Q6. Provate tutte le vostre merci prima della consegna?
: Sì, abbiamo prova di 100% prima della consegna
Q7: è il rimborso accettabile se la prova di utente non raggiunge il parametro tecnico nella scheda di dati?
A. accettare il ritorno ed il rimborso, o ritorniamo e sostituiamo se la qualità del prodotto non incontra il valore della scheda di dati.
