Il sensore elettronico MEMS sensibile dell'accelerometro di 3 assi ha basato l'accelerometro
▶Applicazione
annotazione di arresto del ★, monitoraggio di affaticamento e generazione di energia eolica del ★ di previsione
Automobile del ★ di vibrazione a bassa frequenza del ★ e del monitoraggio automatico
Grande macchinario del ★, rullo compressore del ★ del ponte del ★ di armamentario del ★ del motore
▶CARATTERISTICA
★ giroscopico (X, Y, Z) uscita del ★: RS232; RS485; TTL
tensione di potere del ★: anti-impatto del ★ 9-36V: 2000G
Dimensione del ★: Peso del ★ di L34.3×W34.3×H38.5mm: 73.5g
il ★ funziona gli impiegati: - 40°C agli impiegati di stoccaggio del ★ di +85°C: - 55°C a +100°C
Prestazione eccellente di deviazione del ★ del ★ eccellente di stabilità (impatto, vibrazione e temperatura)
▶IL PRODOTTO PRESENTA

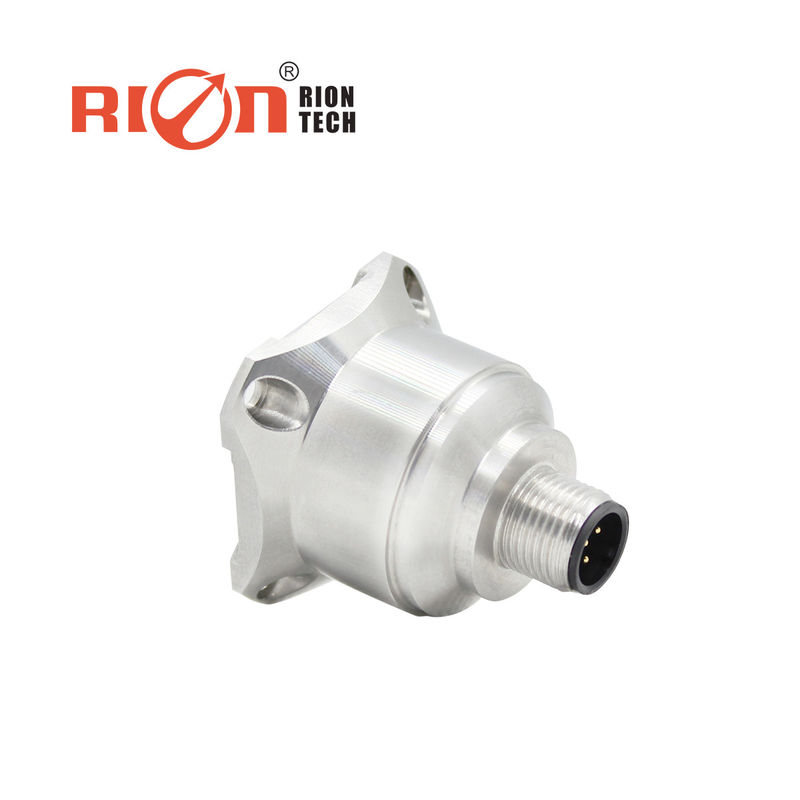

L'accelerometro giroscopico di AKF392B è prodotto facendo uso della tecnologia brevettata svizzera.
Questa serie di accelerazione può applicarsi ai vari campi quali prova di vibrazione e prova di urto. Il prodotto adotta l'uscita dell'interfaccia digitale, RS232/485/TTL facoltativo, i codici differenti di indirizzo possono essere fissati ed i sensori multipli possono essere utilizzati in serie per le distanze lunghe, che è conveniente per la misura e l'analisi dei dati multipunto. Il AKF392B è una linea sensore capacitivo del monocristallo del silicio, consistente di un chip di silicio micromachined, di ASIC a bassa potenza per il condizionamento di segnale, di un microprocessore per la conservazione i valori della compensazione e del sensore di temperatura. Questo prodotto ha il basso consumo energetico, il sistema completo di calibratura, la struttura solida ed uscita stabile. La nuova configurazione elettronica fornisce il potere semi conduttore per la risistemazione ed assicurare la protezione completa per la sovracorrente. Nella gamma completa, i valori tipici per la stabilità a lungo termine e la polarizzazione del fattore di scala sono di meno di 0,1%. Questa serie di prodotti ha le caratteristiche di forte struttura, di basso consumo energetico e della stabilità eccellente di deviazione, che garantisce l'affidabilità eccezionale dell'uscita.
AKF392T |
PARAMETRO | UNITÀ | |||||
| Gamma | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| Calibratura di deviazione | <1> | <1> | <1> | <1> | <1> | <1> | mg |
| Misurazione assiale | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Assiale |
| Ripetibilità di potere di Up/Off | <2> | <2> | <2> | <2> | <2> | <2> | mg (più alto) |
| Impiegati di deviazione. Coefficiente | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 |
%/℃ (Valore tipico) |
| Risoluzione/soglia (@ 1Hz) | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | mg (più alto) |
| Non linearità | <0> | <0> | <1> | <1> | <1> | <1> | % del FS (più alto) |
| Larghezza di banda (3Db) | 500 | 500 | 500 | 500 | 500 | 500 | Hertz |
| sensibilità di Inter-asse | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Rapporto laterale di sensibilità di vibrazione | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Frequenza di risonanza | 2,4 | 2,4 | 2,4 | 5,5 | 5,5 | 5,5 | chilociclo |
| Tasso di uscita | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Interfaccia dell'uscita | RS232/RS485/TTL | ||||||
| Protocollo | Protocollo standard di Rion e protocollo di Modbus Rtu | ||||||
| Affidabilità | MIL-HDBK-217, grado 2 | ||||||
| Resistenza di scossa | 100g@11ms, 3 direzione assiale (metà Sinusoid) | ||||||
| Tempo di recupero | <1ms> | ||||||
| Vibri | 20g Rms, 20~2000Hz (rumore casuale, o, p, i per asse per azione 30 minuti) | ||||||
| Input (Vdd_Vss) | 9-36 VCC | ||||||
| Consumo corrente | <60ma> | ||||||
| Connettore | Connettore dello standard industriale M12 | ||||||
| Grado di protezione | IP67 | ||||||
| Peso | 73.5g | ||||||
| Dimensione | 34.3*34.3*38.5mm | ||||||
