Dettagli del prodotto
Luogo di origine: La CINA
Marca: RION
Certificazione: CE
Numero di modello: TL735-485
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: 60
Imballaggi particolari: contenitore di cartone con la spugna
Tempi di consegna: 5 giorni per i campioni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 5000/month
Assi di misurazione dell'azimut: |
L'angolo di azimut dell'asse Z ± 1 |
Nome del prodotto: |
giroscopio per antenna 5G |
Larghezza di banda di acquisizione: |
>100Hz |
Risoluzione di azimut: |
0.01deg |
Accuratezza di azimut: |
<0> |
Caratteristica principale: |
Fonte di alimentazione DC9~36V |
Assi di misurazione dell'azimut: |
L'angolo di azimut dell'asse Z ± 1 |
Nome del prodotto: |
giroscopio per antenna 5G |
Larghezza di banda di acquisizione: |
>100Hz |
Risoluzione di azimut: |
0.01deg |
Accuratezza di azimut: |
<0> |
Caratteristica principale: |
Fonte di alimentazione DC9~36V |
TL735G 5G Antenna a tre assi GYRO Cartelloni pubblicitari Sensore di inclinazione Angolometro

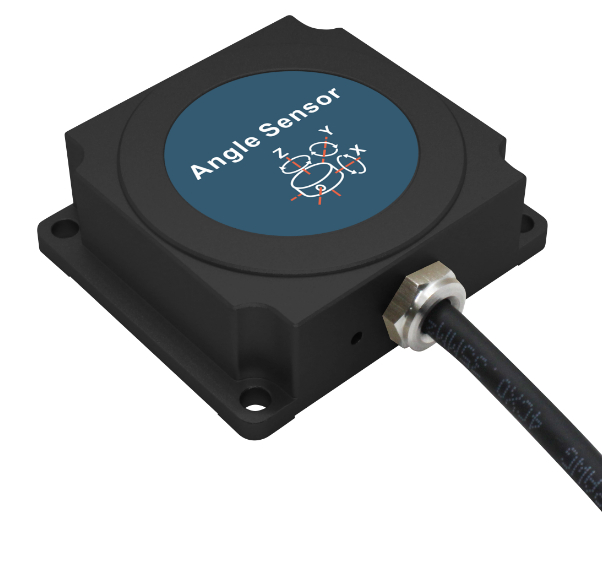

▶ Figura principale
★ Compatibilità super elettromagnetica
★ uscita di velocità angolare in tempo reale
★ Asimuta orizzontale e uscita dell'angolo di posizione
★ Lunga durata, forte stabilità
★ Accelerazione dell'asse anteriore
★ Tutto a stato solido
★ Design compatto e leggero
★ uscita RS485 facoltativa
★ Fornitore di alimentazione DC9~36V
▶Applicazione
★ monitoraggio delle antenne 5G
★ cartellone pubblicitario esterno
★ Realtà virtuale 3D
★ piattaforma stabile
★ Sistema di sicurezza dell'auto
★ attrezzature per antenne satellitari montate su veicoli
★ Controllo industriale
★ Robot
| TL735G | Parametri |
| Asse di misurazione dell'azimut | L'angolo di azimut dell'asse Z ± 180° |
| Larghezza di banda di acquisizione | > 100 Hz |
| Risoluzione di azimut | 00,01° |
| Precisione di azimut | < 0,5° |
| Non lineare | 00,1% di FS |
| Accuratezza di passo | 0.1° RMS |
| Precisione del rotolamento | 0,05° dinamica, 0,1° statica RMS |
| Risoluzione dell'inclinazione | 00,01° |
| Distanza di inclinazione | Rotolamento ± 180o, inclinazione ± 90o |
| Velocità angolare giroscopico | ± 125 °/s (potranno essere personalizzate altre velocità angolari) |
| Intervallo di accelerazione | ± 2 g |
| Risoluzione di accelerazione | 0.1° |
| Accuratezza di accelerazione | 0.5 mg |
| Tipo di uscita di dati predefinito | Angolo di Euler |
|
Intervallo di misura dell'azimut predefinito (Il tipo di output dei dati è l'angolo di Euler) |
± 180° |
| Orario di inizio | Vibrazione di 5 s (stazionaria) < 10 mg |
| Voltaggio di ingresso | 9~36V, di default +24VDC, 12mA |
| Corrente | 40 mA |
| Temperatura di funzionamento | -40°C ~ +85°C |
| Temperatura di conservazione | -40 °C ~ +125 °C |
| Vibrazione | 5 g~10 g |
| Impatto | 200 g pk, 2 ms, 1⁄2 sine |
| durata di vita | 10 anni |
| Orario di inizio | 5 - 6 secondi, fermo (accelerazione < 0,01 g) |
| Tasso massimo di campionamento | 100 volte/sec |
| Tasso di comunicazione seriale | Tasso di segnalazione predefinito 9600 baud |
| Segnale di uscita | RS485 |
| MTBF | ≥ 50000 ore/ora |
| Resistenza dell'isolamento | ≥ 100 megohm |
| Resistenza agli urti | 100 g@11 ms, 3 direzioni assiali (metà sinusoide) |
| Anti-vibrazione | 10 gm, 10 ‰ 1000 Hz |
| Livello impermeabile | Protezione IP67 |
| Cavo | Cavo standard da 1 metro |
| Peso | 35 g (esclusi i cavi) |
▶ DIMENSAZIONE DEL PRODOTTO
▶ CONNETTA elettrica del prodotto
| Funzione del colore | SORTE | Bianco | Verde | ROSSO | Filtro blindato |
| GND | RS485 ((D+) | RS485 ((D-) |
Vcc 936V Polo positivo |
Termini di impugnazione (PE) |
