TL725D RS232 / RS485 sensore di velocità angolare per macchine agricole automatiche

Dettagli del prodotto

Luogo di origine: Guangdong, Cina

Marca: Rion

Certificazione: CE, ISO

Numero di modello: TL725-485

documento: TL725D GYRO - FARM MACHINER...ON.pdf

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1

Prezzo: $60.00/Pieces >=1 Pieces

Imballaggi particolari: 1pcs/box con l'interno della spugna, 100pcs/ctn

Tempi di consegna: 7 giorni per i campioni

Termini di pagamento: T/T, PayPal

Capacità di alimentazione: 3000 pezzi/pezzi al mese

Ottenga il migliore prezzo
Contatto ora
Specifiche
Evidenziare:

36v Rate Sensor angolare

,

RS485 Rate Sensor angolare

,

Sensore del giroscopio del macchinario agricolo MEMS

Utilizzo:
azionamento automatico del veicolo agricolo
Larghezza di banda:
>100Hz
Non lineare:
0,1% del FS
Tempo di avvio:
500 mS
Tensione di ingresso:
+9~36V
Connettore:
Rs232 / rs485 / (opzionale)
Utilizzo:
azionamento automatico del veicolo agricolo
Larghezza di banda:
>100Hz
Non lineare:
0,1% del FS
Tempo di avvio:
500 mS
Tensione di ingresso:
+9~36V
Connettore:
Rs232 / rs485 / (opzionale)
Descrizione

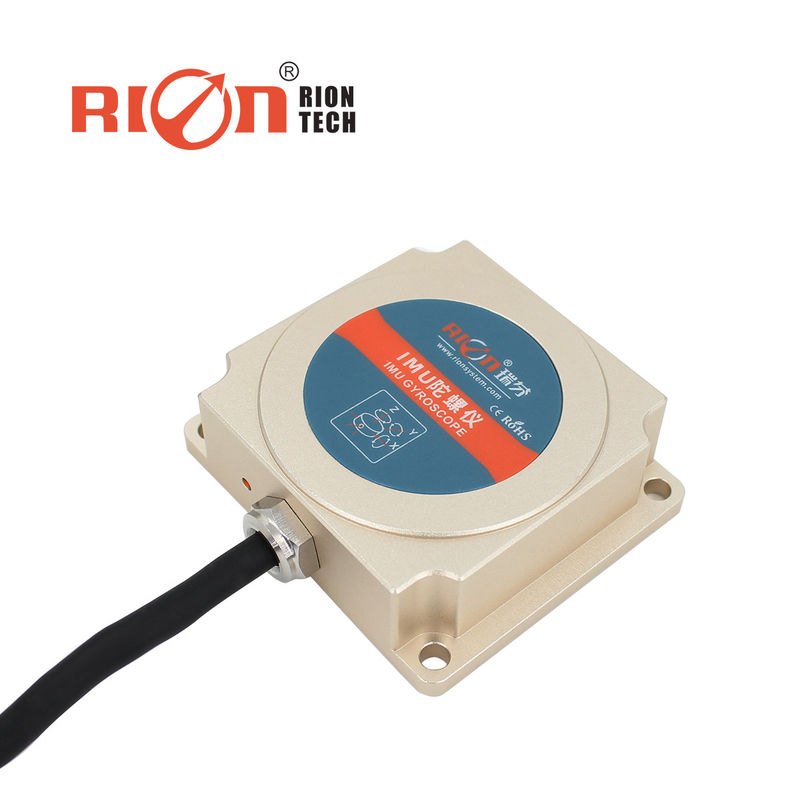

TL725D RS232 / RS485 sensore di velocità angolare per macchine agricole automatiche

TL725D RS232 / RS485 sensore di velocità angolare per macchine agricole automatiche




Descrizione del prodotto
TL725D è un giroscopio IMU progettato per la guida autonoma dei veicoli agricoli.fornisce dati di posizione stabili anche sotto forti vibrazioniBasato su una piattaforma inerziale MEMS con algoritmo di atteggiamento dinamico, fornisce in tempo reale inclinazione, azimut, velocità angolare, accelerazione e accelerazione dell'asse anteriore.Con uscita di conteggio integrale dell'asse ZTL725D è un componente chiave per la prossima generazione di macchine agricole di precisione.



▶ FUNZIONE

★ Ingresso dell'angolo di atteggiamento e dell'azimut

★ velocità angolare in tempo reale
★ Accelerazione dell'asse anteriore

★ Lunga durata e stabilità
★ Compatto, leggero, a stato solido

★ alimentazione in CC 9~36V



▶Applicazione

★ Macchine agricole automatizzate

★ Agricoltura di precisione
★ Coltivatrici combinate

★ Veicoli agricoli

Le specifiche del prodotto

TL725D RS232 / RS485 sensore di velocità angolare per macchine agricole automatiche 0TL725D

Parametri

Atteggiamento a tre assi

Azimut ± 180°,Angolo di rotolamento ± 180°,Angolo di inclinazione ± 90

Larghezza di banda

> 100 Hz

Non lineare

00,1% di FS

Giroscopio a tre assi

Distanza giroscopica

250°/s

Coefficiente di marcia casuale dell'angolo (allan)

0.25°/quadratura

Stabilità del bias mg (10s) liscia)

80,5°/h

Accelerazione a tre assi

Distanza

± 4 g

Risoluzione

0.001g

APrecisione

1 mg

Inestabilità del bias°/h (allan)

00,05 mg

Coefficiente di marcia casuale della velocità (allan)

0.015m/s/sqrt(h)

Stabilità del bias°/h (media di 10 secondi)

0.15 mg

Tempo di avvio

500ms

Voltaggio di ingresso

+9~36V

Corrente

35mA ((12V)

Temperatura di lavoro.

-40 ~ +80°C

Temperatura di stoccaggio.

-40 ~ +85°C

Vibrazione

5 g~10 g

Shock

200 g di cavallo,2 ms,1⁄2 seno

La vita lavorativa

10 anni

Frequenza di uscita

1Hz~ 200Hz impostabile

Segnale di uscita

RS232 / RS485 / (facoltativo)

MTBF

98000 ore/ore

Resistenza dell'isolamento

≥ 100

a prova di scosse

100 g@11 ms/3 Direzione assiale (Mezzo sinusoide)

Anti-vibrazione

10 grammi/101000 Hz

Grado di protezione

Protezione IP67

Cavo

Cavo di protezione standard da 1 m e 4 pin

Peso

≤ 160 g (compreso 1 metro) cavo)


NOTE sull'installazione della produzione

1.La superficie di installazione dello strumento angolare deve essere mantenuta parallela alla superficie di destinazione misurata e l'influenza della dinamica e dell'accelerazione sullo strumento angolare deve essere ridotta.L'installazione non corretta può causare errori di misura,Prestare particolare attenzione a 1 "faccia" e 2 "linee":1)La superficie di montaggio e la superficie di misura devono essere fissate saldamente, piatte e stabili.

2)L'asse angolare deve essere parallelo all'asse misurato e i due assi non possono produrre un angolo.

2.Non scuotere violentemente il prodotto durante l'uso, evitare vibrazioni violente durante l'uso e stare lontano dalla fonte di vibrazione (se inevitabile, installare un ammortizzatore),in modo da non influenzare la precisione di misura del prodotto;

3Durante l'uso, cercare di evitare movimenti con velocità angolare superiore a 300°/s, quali accelerazione rapida, arresto improvviso e curva brusca, per non influenzare la precisione di misura del prodotto.

TL725D RS232 / RS485 sensore di velocità angolare per macchine agricole automatiche 2

TL725D RS232 / RS485 sensore di velocità angolare per macchine agricole automatiche 3

TL725D RS232 / RS485 sensore di velocità angolare per macchine agricole automatiche 4
