Sensore di Vibrazione Mems ad Alta Precisione
, Sensore di Vibrazione per Apparecchiature Mediche

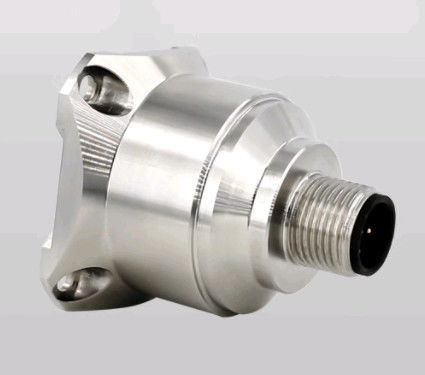

AKG392 Sensore di Vibrazione Mems ad Alta Precisione per Apparecchiature Mediche
AKF392 MEMS DIGITAL VIBRATION SENSOR.pdf
▶ INTRODUZIONE
Il sensore di vibrazione a tre assi AKG392 è un prodotto sviluppato e prodotto in modo indipendente, applicato in un'ampia gamma di applicazioni, che copre molti campi come il test di vibrazione e il test di impatto. Il prodotto adotta un'uscita con interfaccia digitale con opzioni RS232/485/TTL. È possibile impostare diversi codici di indirizzo, più Sensore di vibrazione possono essere installati in serie per lunghe distanze, il che è conveniente per misurazioni multipunto e analisi dei dati. L'elaborazione FFT interna può emettere direttamente la frequenza e la velocità di vibrazione dell'oggetto e Ampiezza, conveniente per gli utenti per analizzare i dati.
Gli utenti possono modificare la frequenza di campionamento in base alla frequenza effettiva dell'oggetto per migliorare l'accuratezza della misurazione della frequenza. AKG392 è un sensore capacitivo in silicio monocristallino, composto da un chip di silicio lavorato con micro-macchine, un ASIC a basso consumo per la regolazione del segnale, un microprocessore per la memorizzazione dei valori di compensazione e un sensore di temperatura. Questo prodotto ha un basso consumo energetico, calibrazione, struttura robusta e uscita stabile. La nuova configurazione elettronica fornisce alimentazione a stato solido per il reset e la protezione da sovratensione. La stabilità a lungo termine e la deviazione del fattore di scala nell'intervallo di fondo scala sono tipicamente inferiori allo 0,1%. Questa serie di prodotti presenta caratteristiche di struttura robusta, basso consumo energetico e eccellente stabilità di deviazione, garantendo un'affidabilità di uscita stabile.
▶ CARATTERISTICHE PRINCIPALI
★ Tre assi (X, Y, Z)
★ Segnale di uscita: RS232; RS485; TTL
★ Tensione di alimentazione: 9~36V
★ Resistenza all'impatto: 2000G
★ Temperatura di lavoro: -40°C ~ +85°C
★ Temperatura di stoccaggio: -40°C ~ +85°C
★ Dimensioni: L34.3×W34.3×H38.5mm
★ Eccellente stabilità di deviazione, buone prestazioni ambientali (urti, vibrazioni e temperatura)
▶ APPLICAZIONE
★ Apparecchiature mediche
★ Ponte
★ Automobile
★ Rullo stradale
★ Registrazione incidenti, monitoraggio e previsione affaticamento
★ Generazione di energia eolica
★ Macchinari di grandi dimensioni, motori
★ Vibrazioni a bassa frequenza e monitoraggio automatico
★ Monitoraggio del sistema di traffico, analisi del sottofondo stradale e rilevamento guasti ad alta velocità
Specifiche
| AKG392 |
PARAMETRI |
UNITÀ |
| Intervallo |
±2 |
±4 |
±8 |
±10 |
±20 |
±40 |
g |
| Calibrazione del bias |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
mg |
| Asse di misura |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
asse |
| Ripetibilità accensione/spegnimento |
<2 |
<2 |
<2 |
<2 |
<2 |
<2 |
mg(max) |
| Coefficiente di temperatura del bias |
0.15 |
0.15 |
0.15 |
0.75 |
0.75 |
0.75 |
%/℃(tipico) |
| Risoluzione/soglia (@ 1Hz) |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg(max) |
| Non linearità |
<0.5 |
<0.8 |
<1 |
<1 |
<1 |
<1 |
% FS(max) |
| Larghezza di banda (3DB) |
500 |
500 |
500 |
500 |
500 |
500 |
Hz |
| Sensibilità asse trasversale |
1 |
1 |
1 |
2 |
2 |
2 |
% |
| Rapporto sensibilità vibrazione trasversale |
1 |
1 |
2 |
5 |
5 |
5 |
% |
| Frequenza di risonanza |
2.4 |
2.4 |
2.4 |
5.5 |
5.5 |
5.5 |
kHz |
| Velocità di output |
5Hz,10Hz,25Hz,50Hz,100Hz,200Hz,500Hz,1000Hz |
| Interfaccia di output |
RS232/RS485/TTL |
| Protocollo |
Protocollo RION 68 e protocollo MODBUS RTU |
| Affidabilità |
MIL-HDBK-217,Grado 2 |
| Resistenza all'impatto |
100g@11ms, 3 Direzioni Assiali (Mezza Sinusoide) |
| Tempo di recupero |
<1ms(1000g, 1/2 sin 1ms, Impatto sull'asse i) |
| Vibrazione |
20g rms,20~2000Hz (Rumore casuale, o, p, i agiscono su ciascun asse per 30 minuti) |
| Ingresso(VDD_VSS) |
9~36 VDC |
| Consumo di corrente operativa |
<60mA @ 12 VDC |
| Connettore |
Connettore M12 standard industriale |
| Peso |
Peso netto del prodotto: 82g, Base magnetica: 48g, Piastra adattatore a L 20g |
| Dimensioni |
Dimensioni del prodotto: 34.3*34.3*38.5mm
Dimensioni base di adsorbimento magnetico: 34.23*34.23*6mm
Dimensioni piastra adattatore a L: 36*44*15mm
|
▶ CONNESSIONE
|
COLORE FILO FUNZIONE COLORE
FUNZIONE
|
NERO |
BIANCO |
BLU |
MARRONE |
| GND |
RS232(RXD)/
RS485(D+)
|
RS232(TXD)/
RS485(D-)
|
Vcc 9～36V |
Dimensioni
