Evidenziare:
Sensore di Vibrazione per Energia Eolica
, Mini Sensore di Vibrazione Triassiale

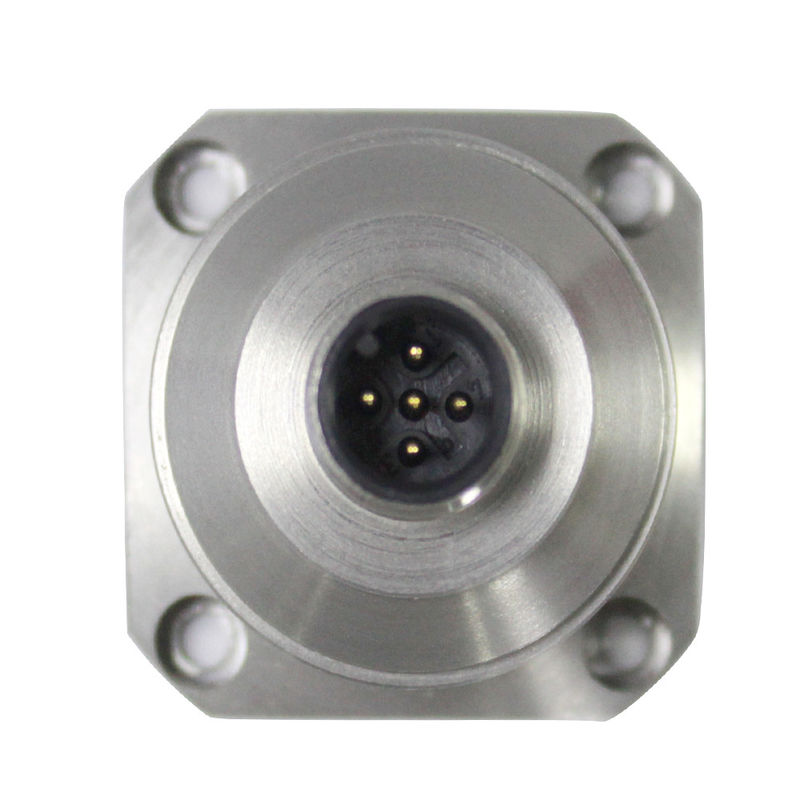

Mini Sensore di Vibrazione Triassiale per la Generazione di Energia Eolica
Mini accelerometro triassiale ad alte prestazioni ambientali, sensore di vibrazioni di grado industriale per la generazione di energia eolica
▶ INTRODUZIONE
L'accelerometro triassiale AKS392 è un prodotto sviluppato e prodotto in modo indipendente da Rion Technology,
utilizzato specificamente nel settore del monitoraggio delle costruzioni. Per migliorare la risoluzione del
prodotto, viene utilizzato un intervallo più piccolo, che può riflettere in modo più accurato le sottili variazioni del
prodotto. Viene adottata un'uscita con interfaccia digitale, RS232/485/TTL è opzionale, è possibile impostare diversi codici di indirizzo
e collegare più sensori in serie per lunghe distanze, il che è conveniente per misurazioni e analisi dati multipunto.
L'elaborazione FFT interna può emettere direttamente la frequenza di vibrazione,
la velocità e l'ampiezza dell'oggetto, il che è conveniente per gli utenti per analizzare i dati. L'AKS392 è un
sensore capacitivo in silicio monocristallino composto da un chip di silicio micro-lavorato, un ASIC a basso consumo
per il condizionamento del segnale, un microprocessore per la memorizzazione dei valori di compensazione e un sensore di temperatura.
Questo prodotto ha un basso consumo energetico, una struttura solida e un'uscita stabile dopo la calibrazione. La nuova
configurazione elettronica fornisce alimentazione a stato solido per il reset, offrendo protezione contro sovraccarichi.
La stabilità a lungo termine e la deviazione del fattore di scala sono tipicamente inferiori allo 0,1% sull'intero intervallo
di fondo scala. Questa serie di prodotti presenta caratteristiche di struttura solida, basso consumo energetico e
eccellente stabilità di deviazione, che garantisce un'affidabilità di uscita stabile.
▶ CARATTERISTICHE
★ Tre assi (X, Y, Z)
★ Segnale di uscita: RS232; RS485; TTL
★ Tensione di alimentazione: 9~36V
★ Dimensioni: L34,3×L34,3×A38,5mm
★ Temperatura di lavoro: -40°C ~ +85°C
★ Temperatura di stoccaggio: -40°C ~ +85°C
★ Eccellente stabilità di deviazione, buone prestazioni ambientali (urti, vibrazioni e temperatura)
▶ Applicazione
★ Apparecchiature mediche
★ Ponte
★ Automobile
★ Rullo stradale
★ Registrazioni di incidenti, monitoraggio e previsione della fatica
★ Generazione di energia eolica
★ Macchinari di grandi dimensioni, motori
★ Vibrazioni a bassa frequenza e monitoraggio automatico
★ Monitoraggio del sistema di traffico, analisi del sottofondo stradale e rilevamento guasti ad alta velocità ferroviaria
Specifiche
| AKS392 |
PARAMETRI |
UNITÀ |
| Intervallo |
±2 |
g |
| Calibrazione del bias |
<1 |
mg |
| Asse di misura |
X,Y,Z |
asse |
| Ripetibilità accensione/spegnimento |
<2 |
mg(max) |
| Coefficiente di temperatura del bias |
0,15 |
%/℃(tipico) |
| Risoluzione/soglia (@ 1Hz) |
< 1 |
mg(max) |
| Non linearità |
<0,5 |
% FS(max) |
| Larghezza di banda (3DB) |
80 |
Hz |
| Sensibilità asse trasversale |
1 |
% |
| Rapporto sensibilità vibrazione trasversale |
1 |
% |
| Densità di rumore |
21 |
μg/√Hz |
| Frequenza di risonanza |
2,4 |
kHz |
| Velocità di uscita |
5Hz,10Hz,25Hz,50Hz,100Hz,200Hz,500Hz,1000Hz |
| Interfaccia di uscita |
RS232/RS485/TTL |
| Protocollo |
Protocollo RION 68 e protocollo MODBUS RTU |
| Ingresso(VDD_VSS) |
9~36 VDC |
| Consumo di corrente operativo |
<60mA @ 12 VDC |
| Connettore |
Connettore M12 standard industriale |
| Peso |
Peso netto del prodotto: 82g, Base magnetica: 48g, Piastra adattatore a L 20g |
| Dimensioni |
Dimensioni del prodotto: 34,3*34,3*38,5mm
Dimensioni base ad adsorbimento magnetico: 34,23*34,23*6mm
Dimensioni piastra adattatore a L: 36*44*15mm
|
▶ INDICE PARAMETRI DI VIBRAZIONE
La frequenza, la velocità e lo spostamento delle vibrazioni del prodotto sono derivati dall'analisi dei dati, dove la frequenza è la frequenza principale della frequenza di vibrazione dell'oggetto corrente, la velocità è la velocità di vibrazione massima e lo spostamento è il valore di ampiezza massimo della vibrazione dell'oggetto. A causa dell'irregolarità della vibrazione dell'oggetto, i dati sono solo di riferimento.
| INDICE |
VALORE |
UNITÀ |
| Accelerazione |
2,4,8,10,20,40 |
g |
| Velocità |
Velocità di vibrazione |
m/s |
| Ampiezza |
Valore di ampiezza della vibrazione |
m |
| Frequenza |
0~80 |
Hz |
| Risoluzione di frequenza |
0,2 |
Hz |
