Sensore di vibrazioni digitale AKG392
, Sensore di vibrazioni MEMS AKG392
, Sensore di velocità e spostamento AKG392

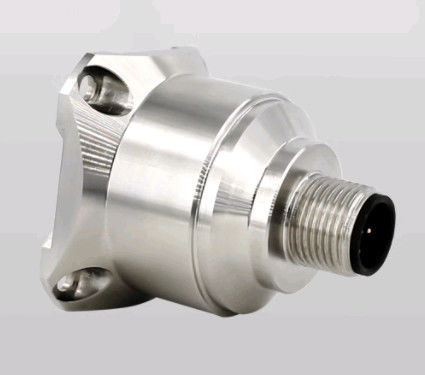

Sensore di vibrazioni digitale MEMS AKG392 con sensore di vibrazioni di velocità e spostamento
▶Caratteristica principale
★ Tre assi (X, Y, Z)
★ Segnale di uscita: RS232; RS485; TTL
★ tensione di alimentazione: 9~36V
★ Resistenza agli urti: 2000G
★ Temperatura di lavoro: -40°C ~ +85°C
★ Temperatura di conservazione: -40°C ~ +85°C
★ Dimensione: L34.3×W34.3×H38.5mm
★ eccellente stabilità di deviazione, buone prestazioni ambientali (shock, vibrazioni e temperatura)
▶Applicazione
★ attrezzature mediche
★ Ponte
★ Automobile
★ Roller stradale
★ Registrazione degli incidenti, monitoraggio e previsione dell'affaticamento
★ Produzione di energia eolica
★ Grandi macchinari, motori
★ Vibrazioni a bassa frequenza e monitoraggio automatico
★ monitoraggio del sistema di traffico, analisi del pavimento stradale e rilevamento di guasti ferroviari ad alta velocità
▶ INTRODUZIONE
Il sensore di vibrazione a tre assi AKG392 è un prodotto sviluppato e prodotto indipendentemente,Il prodotto adotta un'uscita di interfaccia digitale con opzioni come RS232/485/TTL.È possibile impostare diversi codici di indirizzo, multipliSensore di vibrazionepossono essere installati in serie per lunghe distanze, il che è conveniente per la misurazione in più punti e l'analisi dei dati.L'elaborazione interna FFT può produrre direttamente la frequenza e la velocità di vibrazione dell'oggetto eAmplitudine, conveniente per gli utenti di analizzare i dati.
Gli utenti può modificare la frequenza di campionamento in base alla frequenza effettiva dell'oggetto per migliorare la precisione della misurazione della frequenza. AKG392 è un sensore capacitivo in silicio a cristallo singolo, costituito da un chip di silicio elaborato da micro-macchine, un ASIC a bassa potenza per la regolazione del segnale,un microprocessore per la memorizzazione dei valori di compensazioneQuesto prodotto ha un basso consumo energetico, una calibrazione, una struttura robusta e una potenza stabile.La nuova configurazione elettronica fornisce potenza allo stato solido per il ripristino e la protezione da sovra-tensioneLa stabilità a lungo termine e la deviazione del fattore di scala nella gamma a scala completa sono in genere inferiori allo 0,1%.basso consumo energetico, e eccellente stabilità di deviazione, garantendo un'affidabilità di uscita stabile.
Specificità
| AKG392 |
Parametri |
Unità |
| Distanza |
±2 |
± 4 |
± 8 |
± 10 |
± 20 |
± 40 |
g |
| Calibrazione del bias |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg |
| Asse di misura |
X, Y, Z |
X, Y, Z |
X, Y, Z |
X, Y, Z |
X, Y, Z |
X, Y, Z |
asse |
| Ripetibilità di accensione/spena |
< 2 |
< 2 |
< 2 |
< 2 |
< 2 |
< 2 |
mg (max) |
| Coefficiente di temperatura del bias |
0.15 |
0.15 |
0.15 |
0.75 |
0.75 |
0.75 |
%/°C (tipico) |
| Risoluzione/soglia (@ 1Hz) |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg (max) |
| Non linearità |
< 0.5 |
< 0.8 |
< 1 |
< 1 |
< 1 |
< 1 |
% FS (max) |
| Larghezza di banda (3DB) |
500 |
500 |
500 |
500 |
500 |
500 |
Hz |
| Sensibilità dell'asse trasversale |
1 |
1 |
1 |
2 |
2 |
2 |
% |
| Rapporto di sensibilità alle vibrazioni trasversali |
1 |
1 |
2 |
5 |
5 |
5 |
% |
| Frequenza di risonanza |
2.4 |
2.4 |
2.4 |
5.5 |
5.5 |
5.5 |
KHz |
| Tasso di produzione |
5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz |
| Interfaccia di uscita |
RS232/RS485/TTL |
| Protocollo |
Protocollo RION 68 e protocollo MODBUS RTU |
| Affidabilità |
MIL-HDBK-217, Grado 2 |
| Resistenza agli urti |
100 g@11 ms, 3 direzioni assiali (metà sinusoide) |
| Tempo di recupero |
< 1ms ((1000g, 1/2 sin 1ms, impatto sull'asse i) |
| Vibrazione |
20 g rms, 20 ~ 2000 Hz (rumore casuale, o, p, i agisce su ciascun asse per 30 minuti) |
| Input ((VDD_VSS) |
9~36 VDC |
| Consumo di corrente di esercizio |
< 60mA @ 12 VDC |
| Collegamento |
connettore M12 di tipo industriale |
| Peso |
Peso netto del prodotto: 82 g, base magnetica: 48 g, piastra di adattamento a forma di L 20 g |
| Dimensione |
Dimensioni del prodotto: 34,3*34,3*38,5 mm
Dimensione della base di assorbimento magnetico: 34,23*34,23*6 mm
Dimensione della piastra dell'adattatore a forma di L: 36*44*15 mm
|
▶ INDEX DEL PARAMETRO VIBRAZIONE
La frequenza di vibrazione, la velocità e lo spostamento del prodotto sono derivati dall'analisi dei dati, dove la frequenza è la frequenza principale della frequenza di vibrazione dell'oggetto corrente,velocità è la velocità massima di vibrazioneA causa dell'irregolarità della vibrazione dell'oggetto, i dati sono utilizzati solo come riferimento.
| Indice |
VALORE |
Unità |
| Accelerazione |
2,4,8,10,20,40 |
g |
| Velocità |
Velocità di vibrazione |
m/s |
| Amplitudine |
Valore dell'ampiezza di vibrazione |
m |
| Frequenza |
0 ~ 500 |
Hz |
| Risoluzione della frequenza |
4 |
Hz |
