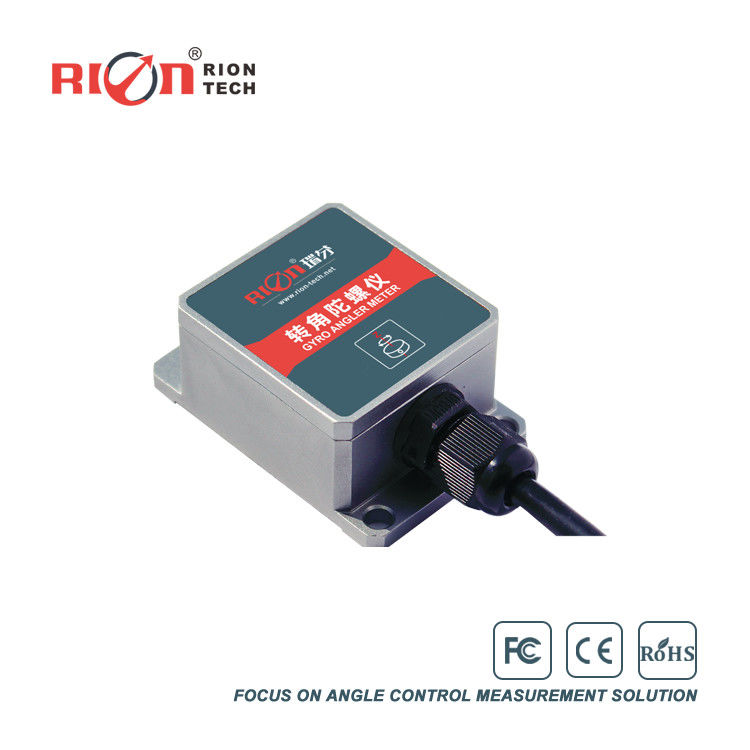

RION TL720D MEMS sensore giroscopico Il componente di navigazione per le auto robot

Dettagli del prodotto

Luogo di origine: Guangdong, Cina

Marca: RION

Certificazione: CE, ISO

Numero di modello: TL720D

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1

Prezzo: $60.00/Pieces >=1 Pieces

Imballaggi particolari: Cartucce

Tempi di consegna: 7 giorni per i campioni

Termini di pagamento: T/T, Paypal

Capacità di alimentazione: 5000 pezzi al mese

Ottenga il migliore prezzo
Contatto ora
Specifiche
Evidenziare:

Sensore giroscopico robot MEMS

,

Sensore giroscopico per auto MEMS

,

TL720D Sensore giroscopico MEMS

Utilizzatori:
Sensore di posizione
Segnale di uscita:
RS232/RS485
Intervallo di misura:
L'angolo di azimut (± 180)
antivibrazione:
10 gm, 10 ~ 1000 Hz
Accuratezza di azimut (°/min):
<0>
Tasso di uscita:
5Hz~200Hz può essere impostato
Peso:
≤ 135 g (compreso il cavo standard di 1 metro)
Temp. di lavoro (℃):
-40 ~ +80
Vibrazione (g):
5g~10g
Deriva temporale:
20°/h
Distanza di marcia:
±180
Frequenza:
100 Hz
Tempo di avvio:
500 mS
Gamma della girobussola:
250°/s
Dimensione della conchiglia:
L55×W37×H24mm
Voltaggio di uscita:
0-5V
Temperatura di stoccaggio:
-40 ~ ℃ +85
protezione:
Protezione IP67
Utilizzatori:
Sensore di posizione
Segnale di uscita:
RS232/RS485
Intervallo di misura:
L'angolo di azimut (± 180)
antivibrazione:
10 gm, 10 ~ 1000 Hz
Accuratezza di azimut (°/min):
<0>
Tasso di uscita:
5Hz~200Hz può essere impostato
Peso:
≤ 135 g (compreso il cavo standard di 1 metro)
Temp. di lavoro (℃):
-40 ~ +80
Vibrazione (g):
5g~10g
Deriva temporale:
20°/h
Distanza di marcia:
±180
Frequenza:
100 Hz
Tempo di avvio:
500 mS
Gamma della girobussola:
250°/s
Dimensione della conchiglia:
L55×W37×H24mm
Voltaggio di uscita:
0-5V
Temperatura di stoccaggio:
-40 ~ ℃ +85
protezione:
Protezione IP67
Descrizione
RION TL720D MEMS sensore giroscopico Il componente di navigazione per le auto robot

RION TL720D MEMS sensore giroscopico Il componente di navigazione per le auto robot

TL720D IMU DYNAMIC ATTITUDE SENSOR.pdf





Descrizione generale

TL720D e'un sensore giroscopico angolare di piccolo volume sviluppato da RION sulla base della piattaforma di misurazione inerziale MEMS.per mezzo dell' algoritmo di atteggiamento dinamico per la velocità angolare del giroscopio Il prodotto ha integrato l'algoritmo di navigazione inerziale brevettato di RION, attraverso il modello di fusione dei dati dell'angolo di posizione.Potrebbe risolvere il problema della deriva a breve termine del giroscopio il più possibile..
Questo prodotto è appositamente utilizzato per l'automobile robot, l'orientamento dell'azimut del veicolo AVG, il controllo dell'atteggiamento e altre applicazioni correlate del UAV,Invece del tradizionale veicolo robotizzato manchevolezze della guida a barra magnetica, non è necessario il layout del sito di banda magnetica, è il componente di navigazione necessario per la prossima generazione di veicoli robot di tracciamento automatico e guida.

Caratteristiche principali

● L'angolo di uscita dell'azimut ● Forte resistenza alle vibrazioni ● Peso leggero


●Lunga durata, forte stabilità ●Ricorso economico

●Compatta e leggera ●RS232/RS485 di uscita opzionale ●alimentazione DC5V

Il titolo va qui.

●Camion AGV

●Stabilità della piattaforma

● Sistema di sicurezza dell'auto

●Realtà virtuale 3D
●Controllo industriale

●Robot

● Navigazione in auto

●UAV
●Apparecchiature per antenne satellitari montate su turch

Dati dettagliati
TL720D

Intervallo di misura
L'angolo di azimut (± 180)
Larghezza di banda di acquisizione
> 100Hz
Risoluzione
0.01
Accuratezza di azimut (°/min)
< 0.1
Non lineare
00,1% di FS
Intervallo dell'accelerometro (g)
± 4
Risultato accelerato
0.001
Accelerazione (mg)
5
Orario di inizio
Applicazione dell'AGM: 1,5 s
Voltaggio di ingresso ((V)
9~36VDC / 5VDC (facoltativo)
Corrente (mA)
30mA ((12V)
Temperatura di lavoro.
-40 ~ +80
Temperatura di conservazione ((°C)
-40 ~ +85
Vibrazione (g)
5 g~10 g
Impatto (g)
200 g pk, 2 ms, 1⁄2 sine
La vita lavorativa
10 anni
Tasso di produzione
5Hz~200Hz può essere impostato
Segnale di uscita
RS232 o RS485
MTBF
≥ 98000 ore /tempo
Resistenza dell'isolamento
10 gm, 10 ‰ 1000 Hz
Protezione
Protezione IP67
Peso
≤ 135 g (compreso il cavo standard da 1 metro)



RION TL720D MEMS sensore giroscopico Il componente di navigazione per le auto robot 1

RION TL720D MEMS sensore giroscopico Il componente di navigazione per le auto robot 2



Notate.



1Il sensore giroscopico angolare deve essere montato nella posizione centrale dell'oggetto da misurare, al fine di ridurre l'influenza dell'accelerazione lineare sulla precisione di misura.Si veda il diagramma seguente come riferimento.



2L'installazione dello strumento deve essere mantenuta parallela alla superficie dell'oggetto misurato e ridurre l'influenza della dinamica e dell'accelerazione sull'angolometro.L'installazione non corretta porterà a errori di misura, con particolare attenzione alla "superficie" e alla "linea"

1) La superficie di montaggio del fissaggio dello strumento deve essere vicina, liscia e stabile rispetto alla superficie di misura.l'errore di angolo della misurazione dell'angolo può essere causato facilmente.

2) L'asse dello strumento deve essere parallelo all'asse di misura e i due assi non devono essere inclusi nell'angolo per quanto possibile.



RION TL720D MEMS sensore giroscopico Il componente di navigazione per le auto robot 3



3. non scuotere violentemente durante l'uso del prodotto, evitare vibrazioni violente, lontano dalla fonte di vibrazione (se non è possibile evitare si prega di installare l'ammortizzatore),in modo da non influenzare la precisione di misura del prodotto;


4. Cercare di evitare un'accelerazione brusca, arresto, rapido giro velocità angolare superiore a 300 DEG / s movimento durante l'uso, in modo da non influenzare la precisione di misura dei prodotti.
