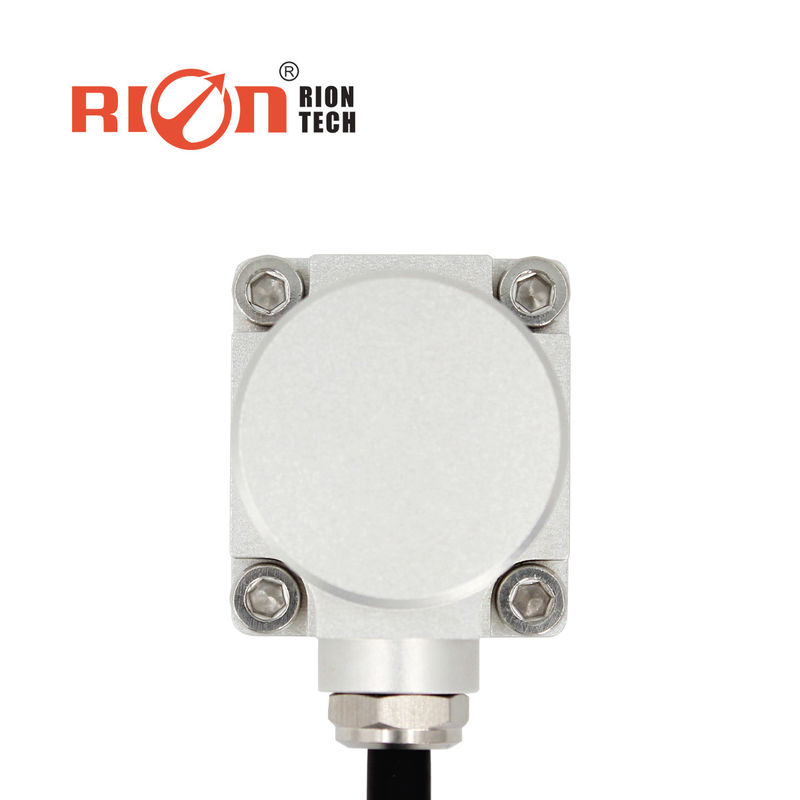

Sensore di vibrazione triassiale AKM390 Uscita analogica Sensore capacitivo in silicio

AKM390 uscita triassiale analogica, sensore capacitivo al silicio

Descrizione del prodotto:

L'AKM390 a tre assiSensore di vibrazioneè un prodotto della serie di sensori di accelerazione ampiamente utilizzato, sviluppato e prodotto in modo indipendente, che può essere applicato in più campi come la prova delle vibrazioni e la prova degli urti.Il prodotto adotta un'uscita di tensione analogica. AKM390 è un sensore capacitivo in silicio a cristallo singolo, costituito da un chip in silicio sottoposto a elaborazione micro meccanica, un ASIC a bassa potenza per la regolazione del segnale,un microprocessore per la memorizzazione dei valori di compensazioneQuesto prodotto ha un basso consumo energetico, è stato calibrato, ha una struttura robusta e una potenza stabile.La nuova configurazione elettronica fornisce una potenza allo stato solido per il ripristino e una protezione completa contro il sovraccarico. Questa serie di prodotti presenta una struttura robusta, un basso consumo di energia e un'eccellente stabilità di deviazione, garantendo l'affidabilità dell'output del prodotto.

Caratteristiche:

• Tre assi (X, Y, Z)
• tensione di uscita: 0 ~ 5V
• Tensione di alimentazione: 9~36V
• Temperatura di funzionamento: -40 ° C ~ + 85 ° C
• Ottima stabilità alla deviazione, buone prestazioni ambientali (urto, vibrazioni e temperatura)

Parametri tecnici:

AKM390	Parametro						Unità
Intervallo di misura	±2	± 4	± 8	± 10	± 20	± 40	g
Calibrazione della deviazione	< 1	< 1	< 1	< 1	< 1	< 1	mg
Asse di misura	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	asse
Ripetibilità di accensione/spena	< 2	< 2	< 2	< 2	< 2	< 2	mg (max)
Sensibilità (± 10%)	1250	625	312.5	250	125	62.5	mv/g
Coefficiente di deviazione temporale	0.01	60.01	0.01	0.05	0.05	0.05	%/°C
Risoluzione/soglia (@ 1Hz)	< 1	< 1	< 1	< 1	< 1	< 1	mg (max)
Non linearità	< 0.5	< 0.5	< 0.8	< 1	< 1	< 1	% FS (max)
Frequenza di risposta	500	500	500	500	500	500	Hz
Larghezza di banda (3DB)	1000	1000	1000	1000	1000	1000	Hz
Sensibilità dell'asse trasversale	1	1	1	2	2	2	%
Rapporto di sensibilità alle vibrazioni laterali	1	1	2	5	5	5	%
Frequenza di risonanza	2.4	2.4	2.4	5.5	5.5	5.5	KHz
Densità del rumore	21	21	21	86.6	86.6	86.6	μg/√Hz
0 G uscita 2,5 V	< 0.01	< 0.01	< 0.01	< 0.008	< 0.008	< 0.008	mV
Voltaggio di uscita	0 ~ 5V
Input (VDD _ VSS)	9-36 VDC
Consumo di corrente di esercizio	< 60mA @ 12 VDC
Protezione	Protezione IP67
Materiale	alluminio aerospaziale
Peso	Peso netto del prodotto: ≤ 116 g, base magnetica: ≤ 50 g
Dimensione	Dimensioni del prodotto: L36 × W32 × H24 mm Dimensioni della piastra base di assorbimento magnetico: L36 × W32 × H8.1mm

Applicazioni:

★ Ponte
★ Automobile
★ Roller
★ Energia eolica
★ attrezzature mediche
★ Macchine e motori di grandi dimensioni
★ Vibrazioni a bassa frequenza e monitoraggio automatico
