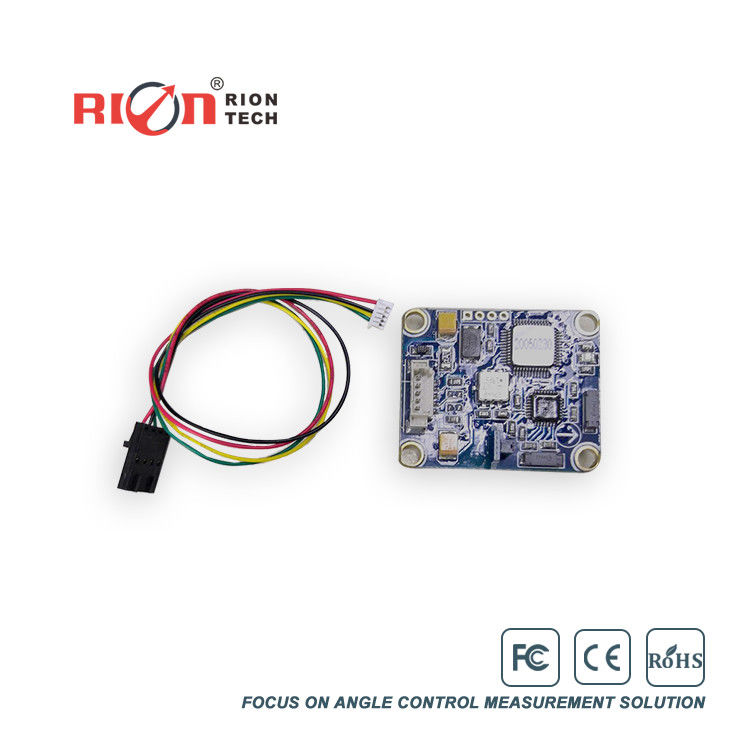

inclinometro analogico dinamico di CC 5V Digital del sensore della bussola del sensore MEMS della bussola di 3D Digital
Caratteristiche:
Applicazione:
Caratteristiche elettriche
Parametro dell'intestazione di bussola |
La migliore accuratezza dirigentesi |
inclinazione 0.8° <10> |
inclinazione 1.5° <30> |
||
inclinazione 2.0° <40> |
||
3.0° inclinano <>il° 60 |
||
Risoluzione |
0.1° |
|
Parametro di inclinazione della bussola |
Accuratezza del passo |
0.1°<15>(campo di misura) |
0.2°<30>(campo di misura) |
||
0.3°<60>(campo di misura) |
||
Gamma di inclinazione del passo |
±85° |
|
Accuratezza del rotolo |
0.1°<15>(campo di misura) |
|
0.2°<30>(campo di misura) |
||
0.3°<60>(campo di misura) |
||
Gamma di inclinazione del rotolo |
±85° |
|
Risoluzione |
0.1° |
|
La migliore gamma di angolo della compensazione di inclinazione della bussola |
<40> |
|
Calibratura |
Calibratura dura del ferro |
Sì |
Calibratura del ferro molle |
Sì |
|
Metodo di calibratura di interferenza del campo magnetico |
Rotazione piana in un cerchio (2D calibratura) |
|
Caratteristiche fisiche |
Dimensione |
L55×W37×H24mm |
Peso |
20g |
|
Connettore di interfaccia di RS-232/RS485/TTL |
linea di cavo diretta di 5cable 1M |
|
Caratteristiche dell'interfaccia |
Ritardo di inizio |
<50ms> |
Tasso di uscita massima |
20Hz/s |
|
Tasso di comunicazione |
2400 a 19200baud |
|
Formato dell'uscita |
Protocollo binario di rendimento elevato |
|
Potere |
Alimentazione elettrica |
(Difetto) DC+5V |
Dc (su misura)9~36V |
||
Corrente (massimo) |
45mA |
|
Modo ideale |
35mA |
|
Sleep mode |
TBD |
|
Ambiente |
Raggio d'azione |
-40℃~+85℃ |
Temperatura di stoccaggio |
-40℃~+100℃ |
|
Prestazione di scossa di resistenza |
2500g |
|
Compatibilità elettromagnetica |
Secondo EN61000 e GBT17626 |
|
MTBF |
ore ≥40000/periodi |
|
Resistenza di isolamento |
≥100M |
|
Resistenza di scossa |
100g@11ms, 3Times/Axis (metà sinusoid) |
|
Antivibrazione |
10grms, 10~1000Hz |
|
Peso |
30g (senza cavo) |
Il software configura:
