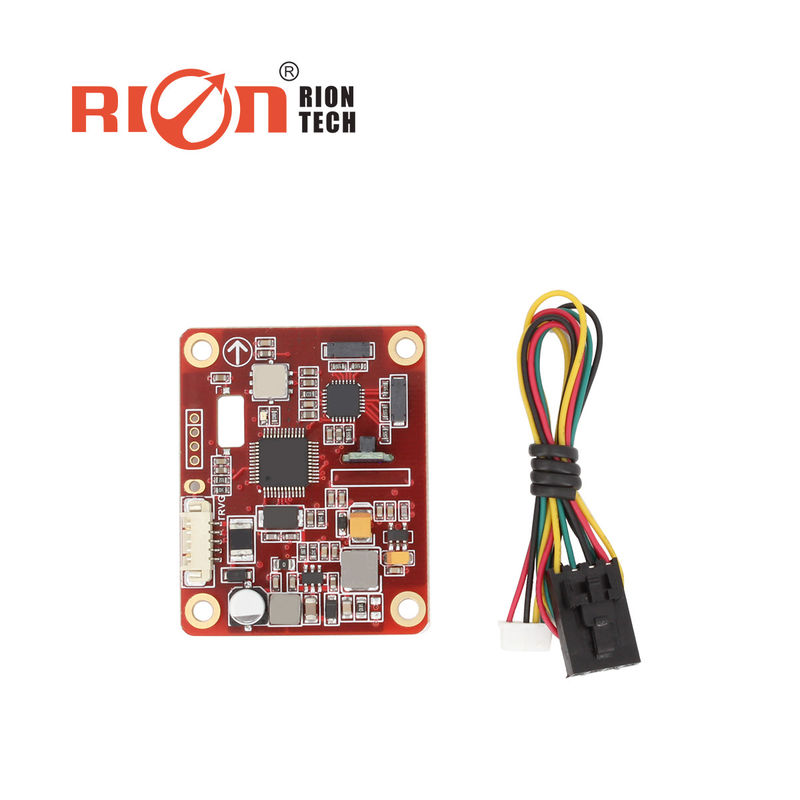

DCM250B MEMS NMEA0183 Protocollo Modulo di bussola elettronica MCU 3 assi Alta affidabilità

Dettagli del prodotto

Luogo di origine: Guangdong, Cina

Marca: RION

Certificazione: ISO

Numero di modello: DCM250B

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1

Prezzo: $98.00/Units >=1 Units

Imballaggi particolari: 1pcs bussola digitale in ogni scatola interna, 200pcs /ctn

Tempi di consegna: 7 giorni

Termini di pagamento: T/T, Paypal

Capacità di alimentazione: 10000 pezzo/pezzi per Mese

Ottenga il migliore prezzo
Contatto ora
Specifiche
Evidenziare:

Modulo elettronico della bussola di MEMS

,

Modulo elettronico della bussola di protocollo NMEA0183

,

SENSORE di asse di MCU 3

Materiale del caso:
Aluminici
Dimensione:
33*27*9 mm
Compasso digitale:
360deg
gamma di rotolo:
+/-85°
Gamma di passo:
+/-85°
Porta di interfaccia:
RS232 /RS485/TTL facoltativo
MTBF digitale della bussola:
≥40000 ore/tempo
Temperatura di funzionamento:
-40 °C ~ + 85 °C
Temperatura di conservazione:
-40 °C ~ + 100 °C
produzione:
Protezione IP67
Materiale del caso:
Aluminici
Dimensione:
33*27*9 mm
Compasso digitale:
360deg
gamma di rotolo:
+/-85°
Gamma di passo:
+/-85°
Porta di interfaccia:
RS232 /RS485/TTL facoltativo
MTBF digitale della bussola:
≥40000 ore/tempo
Temperatura di funzionamento:
-40 °C ~ + 85 °C
Temperatura di conservazione:
-40 °C ~ + 100 °C
produzione:
Protezione IP67
Descrizione
DCM250B MEMS NMEA0183 Protocollo Modulo di bussola elettronica MCU 3 assi Alta affidabilità

DCM250B MEMS NMEA0183 Protocollo Modulo di bussola elettronica MCU 3 assi Alta affidabilità


DCM250B&260B è una bussola elettronica tridimensionale, che adotta un algoritmo di taratura magnetico duro e magnetico morbido,in modo che la bussola possa eliminare l'influenza del campo magnetico attraverso l'algoritmo di taratura anche nell'ambiente con interferenze del campo magnetico. DCM250B&260B integra un sensore a tre assi, calcola la direzione in tempo reale attraverso l'unità centrale di elaborazione,e utilizza un accelerometro a tre assi per compensare un'ampia gamma di angoli di inclinazione per garantire che la bussola possa fornire un'elevata precisione anche ad angoli di inclinazione fino a ± 85°La bussola elettronica integra un controllo MCU ad alta precisione, con modalità di output diversificate.o la personalizzazione di altre interfacce di comunicazione. DCM250B&260B è di piccole dimensioni e basso consumo di energia. Può essere utilizzato in molti campi come la stabilità dell'antenna, veicoli, integrazione del sistema, elevata resistenza agli urti, alta affidabilità,e la bussola può funzionare normalmente in ambienti estremamente difficili, ed è più adatto ai vari sistemi di controllo integrati di precisione e di misurazione elevata.

Caratteristiche principali

Precisione della rotta: 0,8°
intervallo di misurazione del roll&pitch: ± 85°
Risoluzione di inclinazione: 0,1°
accuratezza di inclinazione: < 0,2° ((intervallo completo)
temperatura di lavoro: -40°C~+85°C
dimensione: L55*W37*H24mm
con calibrazione magnetica dura e morbida
Uscita RS232/RS485/TTL
Fornitore di alimentazione DC5V
★ Supporto ASCII (protocollo NMEA 0183)

Applicazione:

★ Istruzione e mappatura della navigazione marittima
★ navigazione integrata GPS
★ Servo controllo dell'antenna
★ imager a infrarossi
★ telemetro laser
★ Dispositivo di ridisegno della mappa
★ ROV robot subacqueo di navigazione
★ Strumento di rilevamento oceanografico
★ Robot per occasioni speciali



Parametro

La migliore precisione di direzione
00,8° di inclinazione < 10°
1.5° di inclinazione < 30°
20,0° di inclinazione < 40°
3.0° di inclinazione < 60°

Accuratezza di passo
0.1°<15° ((Rame di misura)
0.2°<30° ((Rame di misura)
0.3°<60° ((Rame di misura)
Intervallo di inclinazione
± 85°

Precisione del rotolamento
0.1°<15° ((Rame di misura)
0.2°<30° ((Rame di misura)
0.3°<60° ((Rame di misura)
Distanza di inclinazione del rotolamento
± 85°
Risoluzione
0.1°
Inclinazione della bussola il miglior intervallo di angolo di compensazione
< 40°
Calibrazione in ferro duro
- Sì, sì.
Calibrazione in ferro morbido
- Sì, sì.
Metodo di taratura delle interferenze del campo magnetico
Rotazione del piano in 1 cerchio ((Calibrazione 2D)
Dimensione
L55 × W37 × H24 mm
Peso
20 g
Connettore di interfaccia RS-232/RS485/TTL
Cavo a 4 nuclei
Ritardo di avvio
< 50 ms
Tasso di uscita massimo
20 Hz/s
Tasso di comunicazione
da 2400 a 19200 baud
Formato di uscita
Protocollo binario ad alte prestazioni
Fornitore di alimentazione
(Default) DC+5V
(Personalizzato) DC9~36V
Corrente (massima)
45 mA
Modalità ideale
35 mA
Modalità di riposo
TBD
Intervallo di funzionamento
-40°C~+85°C
Temperatura di conservazione
-40°C~+100°C
Performance di scossa di resistenza
2500 g
Compatibilità elettromagnetica
Secondo EN61000 e GBT17626
MTBF
≥ 40000 ore/volte
Resistenza dell'isolamento
≥ 100 M
Resistenza agli urti
100g@11ms,3Times/Axis (metà sinusoide)
Anti-vibrazione
10 gm, 10 ~ 1000 Hz
Peso
90 g (escluso il cavo)



Direzione di misura
DCM250B MEMS NMEA0183 Protocollo Modulo di bussola elettronica MCU 3 assi Alta affidabilità 1
DCM250B MEMS NMEA0183 Protocollo Modulo di bussola elettronica MCU 3 assi Alta affidabilità 3
DCM250B MEMS NMEA0183 Protocollo Modulo di bussola elettronica MCU 3 assi Alta affidabilità 5
