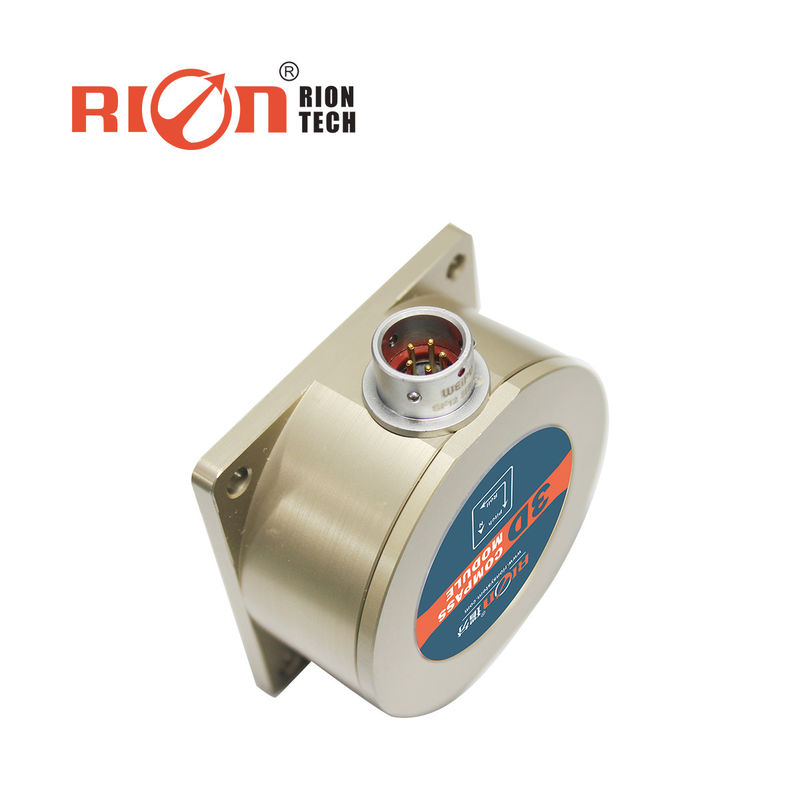

Unità di misura inerziale magnetica del sensore RS485 della bussola di controllo 0.8deg di MCU

Dettagli del prodotto

Luogo di origine: Guangdong, Cina

Marca: RION

Certificazione: CE

Numero di modello: DCM302B

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1 pezzo

Prezzo: $250.00 - $270.00/Pieces

Imballaggi particolari: Sponge& Cartoni

Tempi di consegna: 7 giorni lavorativi

Termini di pagamento: T/T, PayPal

Capacità di alimentazione: 30000 pezzo/pezzi per Mese

Ottenga il migliore prezzo
Contatto ora
Specifiche
Evidenziare:

Sensore della bussola magnetica di controllo di MCU

,

sensore della bussola magnetica 0.8deg

,

Unità di misura inerziale RS485

Utilizzatori:
Sensore magnetico
Teoria:
Altri
Prodotto:
Sensore di Digital
Precisione dell'intestazione:
0.5~0.8deg
Inclini la gamma di angolo:
+/-90deg
Inclini la risoluzione di angolo:
0.1deg
Inclini l'accuratezza di angolo:
0.1deg
Ampia temperatura:
-40 ~85C
Utilizzatori:
Sensore magnetico
Teoria:
Altri
Prodotto:
Sensore di Digital
Precisione dell'intestazione:
0.5~0.8deg
Inclini la gamma di angolo:
+/-90deg
Inclini la risoluzione di angolo:
0.1deg
Inclini l'accuratezza di angolo:
0.1deg
Ampia temperatura:
-40 ~85C
Descrizione
Unità di misura inerziale magnetica del sensore RS485 della bussola di controllo 0.8deg di MCU

DCM302B MCU Controllo 0,8° Sensore della bussola magnetica Unità di misurazione inerziale





Descrizione generale



DCM302B è una bussola elettronica 3D ad alta precisione che utilizza l'algoritmo di calibrazione del piano 2D, la calibrazione non richiede l'inclinazione della postura 3D,solo una rotazione in posizione piana un cerchio per completare il processo di taratura.Si adottano algoritmi di taratura magnetica dura e magnetica morbida, fare in modo che la bussola elimini l'influenza magnetica tramite algoritmo di taratura in ambiente di interferenza magnetica, DCM302B sensore di portata di flusso integrato a tre assi,in tempo reale, il solver passa attraverso il processore centrale, e utilizzando un accelerometro a 3 assi per procedere alla compensazione della direzione per l'angolo di inclinazione di ampio raggio, per garantire che la bussola possa ancora fornire dati di direzione di alta precisione quando l'angolo di inclinazione è fino a ± 85°.Controllo MCU ad alta precisione integrato a bussola elettronica, varie modalità di uscita, interfacce standard tra cui RS232/RS485/TTL e altre interfacce, e accettano altre personalizzazioni di interfaccia di comunicazione.



Caratteristiche

  • Precisione della rotta:0.5°~00,8°
  • Intervallo di misura dell'angolo di inclinazione:± 90°
  • Risoluzione dell'angolo di inclinazione: 0,1°
  • Accuratezza dell'angolo di inclinazione: 0,1°
  • Temperatura di ampio raggio: -40°C~+ 85°C
  • Dimensione: L60×W59×H29mm
  • Con magnete duro, magnete morbido e compensazione angolare
  • Fornitore di alimentazione a corrente continua 5V
  • Interfaccia di uscita RS232/RS485/TTL standard
  • Classe di protezione IP 67



Applicazione

  • Antenna satellitare
  • Istituzioni di navigazione marittima
  • Navigazione integrata GPS
  • Controllo servo dell'antenna
  • Imagerie a infrarossi
  • Misuratore di distanza laser
  • Mappa per plotter
  • ROV robot subacqueo di navigazione
  • Strumenti di misurazione oceanografici
  • Robot per occasioni speciali



DCM301B e DCM302B Parametro
Direzione della bussola La migliore precisione di rotta (RMS) 0.5° di inclinazione < 10°
10,0° di inclinazione < 30°
20,0° di inclinazione < 40°
2.5° di inclinazione < 70°
Risoluzione 0.1°
Parametro di inclinazione della bussola Accuratezza di passo (RMS) 0.1°<15° (intervallo di misura)
0.2°<30° (intervallo di misura)
0.3°<60° (intervallo di misura)
0.3°<85° (intervallo di misura)
Intervallo di inclinazione ± 85°
Precisione del rotolamento (RMS) 0.1°<15° (intervallo di misura)
0.2°<30° (intervallo di misura)
0.3°<60° (intervallo di misura)
0.3°<85° (intervallo di misura)
Distanza di inclinazione del rotolamento ± 85°
Risoluzione 0.1°
La migliore gamma di compensazione dell'inclinazione < 40°
Calibrazione Calibrazione in ferro duro - Sì, sì.
Calibrazione in ferro morbido - Sì, sì.
Metodo di taratura delle interferenze del campo magnetico Rotazione del piano in 1 cerchio ((Calibrazione 2D)
Caratteristiche fisiche Dimensione L60×W59×H29mm
Peso PCB: 20 g, con guscio: 100 g
Connettore di interfaccia RS-232/RS485/TTL 5PINconnettore
Caratteristiche dell'interfaccia Ritardo di avvio < 50 ms
Tasso di uscita massimo 20 Hz/s
Tasso di comunicazione da 2400 a 19200 baud
Formato di uscita Protocollo binario ad alte prestazioni
Potenza Fornitore di alimentazione (Default) DC+5V
(Personalizzato) DC9 ∼ 36V
Corrente (massima) 40 mA
Modalità ideale 30 mA
Modalità di riposo TBD
Ambiente Intervallo di funzionamento -40°C+85°C
Temperatura di conservazione -40°C+85°C
Performance di scossa di resistenza 2500 g
Compatibilità elettromagnetica Secondo EN61000 e GBT17626
MTBF ≥ 40000 ore/volte
Isolamento ≥ 100 M
Antishock 100g@11ms,3 Direzione assiale (Mezzo sinusoide)
Anti-vibrazione 10 gm, 10 ‰ 1000 Hz



Unità di misura inerziale magnetica del sensore RS485 della bussola di controllo 0.8deg di MCU 1Unità di misura inerziale magnetica del sensore RS485 della bussola di controllo 0.8deg di MCU 2
