Asse Mems Rate Gyro del sensore 9 di angolo di intestazione della girobussola
Caratteristica
Azimut del ★ ed uscita orizzontali di angolo di atteggiamento
Uscita in tempo reale di velocità angolare del ★
Lunga vita del ★ e forte stabilità
Accelerazione di andata di asse del ★
Progettazione compatta e leggera del ★
★ tutto lo stato solido
Alimentazione elettrica del ★ DC9~36V
Peso leggero del ★
Applicazione
Il ★ ha automatizzato l'agricoltura di precisione del ★ del macchinario agricolo
Macchina agricola del ★ delle mietitrici di combinazione del ★
DESCRIZIONE DI PRODOTTO

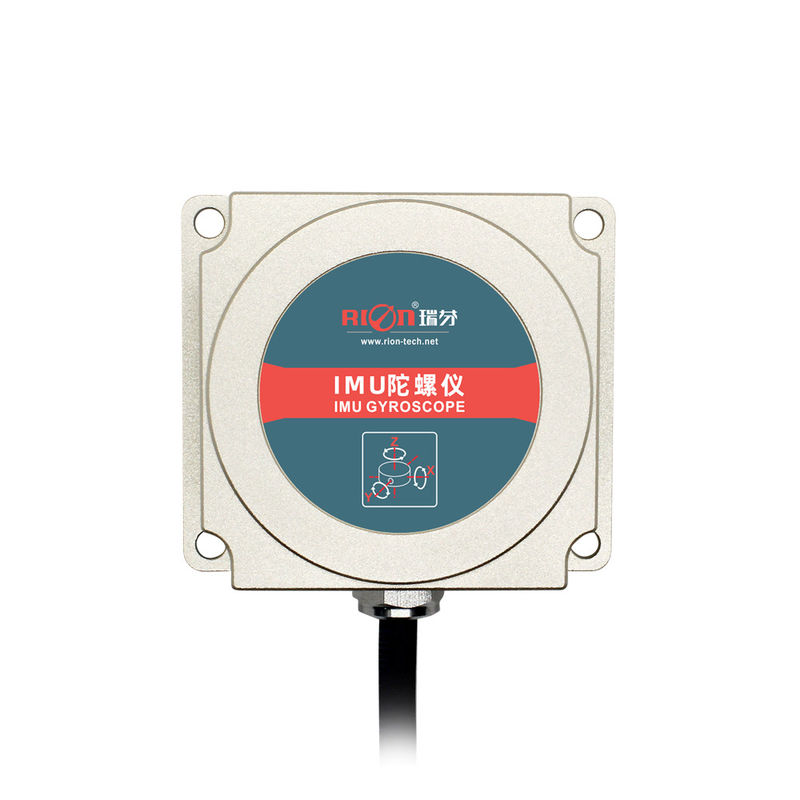

TL725D è un giroscopio IMU specializzato nella navigazione per l'azionamento automatico del veicolo agricolo. Con il giroscopio giroscopico e l'accelerometro del industriale-grado incorporato, TL725D può ancora produrre i dati regolari di atteggiamento nell'alta condizione di lavoro di vibrazione. Sviluppato in base alla piattaforma inerziale di misura di MEMS ed all'algoritmo dinamico di atteggiamento della velocità angolare del giroscopio, produce l'angolo di inclinazione dinamico, l'angolo orizzontale di azimut, la velocità angolare giroscopica, l'accelerazione giroscopica ed in avanti i dati assiali di accelerazione del corpo in tempo reale. inoltre può risposte che contano l'uscita in tempo reale dall'uscita integrale di unico asse di Z-asse, permettente le ruote anteriori del veicolo ha girato esattamente. Il TL725D è fatto domanda specialmente per macchinario agricolo automatico che mirano a rendere paricolare e l'operazione efficiente. È una componente indispensabile di un macchinario agricolo della nuova generazione.
SPECIFICHE
| TL725D | PARAMETRI | |
| Atteggiamento giroscopico | Azimut ±180°, rotolo angle±180°, passo angle±90 | |
| Larghezza di banda | >100Hz | |
| Risoluzione | 0.01° | |
| Non lineare | 0,1% del FS | |
| Giroscopio giroscopico | Gamma della girobussola | 250°/s |
| Mg diagonale di instabilità (Allan) | 4.5°/h | |
| Coefficiente m/s/sqrt della passeggiata aleatoria di angolo (h) (Allan) | 0.25°/sqrt (h) | |
| Mg diagonale di stabilità (media 10s) | 8.5°/h | |
| Accelerazione giroscopica | Gamma | ±4g |
| Risoluzione | 0.001g | |
| Accuratezza | 1mg | |
| Instability°/h diagonale (Allan) | 0.05mg | |
| Coefficiente m/s/sqrt della passeggiata aleatoria di velocità (h) (Allan) | 0.015m/s/sqrt (h) | |
| Stability°/h diagonale (media 10s) | 0.15mg | |
| Tempo di partenza | 500ms | |
| Tensione in ingresso | +9~36V | |
| Corrente | 35mA (12V) | |
| Impiegati lavoranti. | -40 ~ +80℃ | |
| Impiegati di stoccaggio. | -40 ~ +85℃ | |
| Vibrazione | 5g~10g | |
| Scossa | 200g PK, 2ms, seno del ½ | |
| Vita lavorativa | 10 anni | |
| Frequenza dell'uscita | 5Hz/15Hz/25Hz/35Hz/50Hz/100Hz/200Hz Settable | |
| Segnale in uscita | RS232/RS485/(facoltativo) | |
| MTBF | Ore ≥50000/periodi | |
| Resistenza di isolamento | ≥100MΩ | |
| Antiurto | 100g@11ms, 3 direzione assiale (metà Sinusoid) | |
| Antivibrazione | 10grms, 10~1000Hz | |
| Grado di protezione | IP67 | |
| Cavo | Norma cavo dello schermo del perno da 1 m. 4 | |
| Peso | ≤160g (cavo compreso del 1 tester) | |
