Evidenziare:
sensore giroscopico a basso rumore
, Elicotteri a controllo remoto sensori giroscopici
Sensore giroscopico a basso rumore per elicotteri a controllo remoto

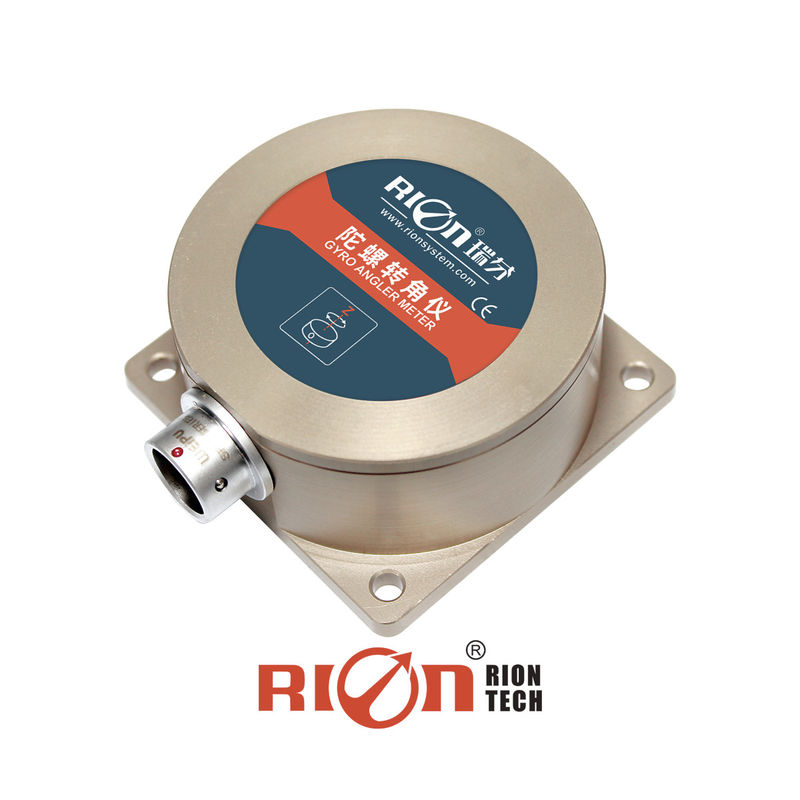

TL618D MEMS Sensore elettronico giroscopico di corrente per elicotteri a controllo remoto
▶Caratteristiche chiave
★ Alta stabilità di deriva
★ Basso rumore
★ Peso leggero
★ Lunga durata, forte stabilità
★ Redditizio
★ eccellenti prestazioni di vibrazione
★ Tutto a stato solido
★ Design compatto e leggero
★ 4-20mA corrente di uscita
★ Ampia gamma di temperature
★ Fornitore di corrente DC+9V36
★ deriva di temperatura < ± 0,1°/sec/°C
▶Applicazione
★ Navigazione
★ Navigazione in auto
★ Realtà virtuale 3D
★ Stabilità della piattaforma
★ Sistema di sicurezza automatica
★ attrezzature per antenne satellitari montate a Turck
★ Controllo industriale
★ attrezzature
★ combinazione GPS
★ Stabilità della fotocamera
★ Robot
★ Compensamento elettronico degli errori degli aghi delle navi sull'attrezzatura di induzione inclinata
▶Descrizione generale
TL618D è un giroscopio (sensore di velocità d'angolo) basato sul principio micromeccanico, un dispositivo inerziale in miniatura per misurare principalmente la velocità angolare di un oggetto in movimento.Prodotto interno con la tecnologia di rilevamento di anelli di precisione ultrafine in silicio in modo da avere un'elevata prestazione, impermeabile, anti-vibrazione, leggero, caratteristiche anti-interferenza elettromagnetica, ecc. the filtering algorithm and the first time in the country by eliminating resonance technology to solve the influence on data because of the surrounding noise or vibration interference source to the ordinary gyroscope. TL618D aggiungere un'altra tecnologia internazionale di compensazione dei sensori di temperatura per risolvere i problemi di impatto della deriva di temperatura, con stabilità in eccesso di temperatura e caratteristiche di lunga durata, ecc.per realizzare i prodotti simili nazionali tecnologia-tecnologia leader.
Prodotti ad alto costo-efficacia, piccolo volume, è ora ampiamente utilizzato in automotive, marittime, oggetti in movimento, controllo della posizione & controllo dell'atteggiamento,e altre applicazioni che richiedono precise occasioni di misurazione dell'angolo.!
▶DATI TECNICI
| TL618D |
Parametri |
| Intervallo di misura |
±50°/s |
± 150°/s |
± 300°/s |
| Asse di misura |
X,Y,Z (facoltativo) |
X,Y,Z (facoltativo) |
X,Y,Z (facoltativo) |
| Larghezza di banda |
> 2000 Hz |
> 2000 Hz |
> 2000 Hz |
| Risoluzione |
0.1°/s |
0.1°/s |
0.1°/s |
| Non lineare |
00,1% di FS |
00,1% di FS |
00,1% di FS |
| Drift di temperatura |
< ± 0,1°/sec,/°C |
< ± 0,1°/sec,/°C |
< ± 0,1°/sec,/°C |
| Orario di inizio |
5 ms |
5 ms |
5 ms |
| Voltaggio di ingresso |
9 ~ 36 V |
9 ~ 36 V |
9 ~ 36 V |
| corrente di uscita |
4 ~ 20 mA |
4 ~ 20 mA |
4 ~ 20 mA |
| Corrente |
6mA |
6mA |
6mA |
| Temperatura di funzionamento |
-40°C ~+85°C |
-40°C ~+85°C |
-40°C ~+85°C |
| Temperatura di conservazione |
-40°C ~+85°C |
-40°C ~+85°C |
-40°C ~+85°C |
| Carico di capacità |
1000 Pf |
1000 Pf |
1000 Pf |
| Shock |
5 g~10 g |
5 g~10 g |
5 g~10 g |
| Impatto |
200 g pk, 2 ms, 1⁄2 sine |
| Drift nel tempo |
20°/h |
| La vita lavorativa |
11 anni |
| Compatibilità elettromagnetica |
Secondo EN61000 e GBT17626 |
| MTBF |
≥ 98000 ore/tempo |
| Resistenza dell'isolamento |
≥ 100 M |
| a prova di scosse |
100g@11ms,3 Direzione assiale (Mezzo sinusoide) |
| Anti-vibrazione |
10 gm, 10 ‰ 1000 Hz |
| Classe di protezione |
Protezione IP67 |
| Collegamento |
5 perni di presa d'aria, abbinato con cavo 1M |
| Peso |
110 g ((senza cavo) |
