▶ CARATTERIE CHIEVE
★ Distanza (angolo di rotolamento ± 180°, angolo di inclinazione ± 90°, angolo di azimut ± 180°)
★ Precisione dinamica: ± 0,1°
★ Precisione statica: ± 0,05°
★ uscita RS485/232/TTL opzionale
★ Funzionamento a temperatura ampia -40~+ 85°C
★ DC 9~6V ingresso di larga tensione
★ Risoluzione 0,01°
★ livello di protezione IP67/IP68 opzionale
▶ Applicazione del prodotto
★ attrezzature per la ghiaia ad alto impatto di vibrazione
★ monitoraggio delle locomotive ferroviarie
★ attrezzature per la perforazione di petrolio
★ Applicazione per il raccordo di tubi a scudo
★ Applicazione per il raccordo di tubi a scudo
★ Monitoraggio dell'inclinazione dell'apparecchiatura geologica
★ Navigazione in posizione della trivellazione sotterranea
★ Misurazione dell'atteggiamento di navigazione delle navi
★ rilevamento dell'atteggiamento del veicolo per la comunicazione satellitare
★ Misurazione dell'orientamento basata sull'angolo di inclinazione
★ Misurazione dell'inclinazione di varie macchine di ingegneria
▶ SPECIFICAZIONI

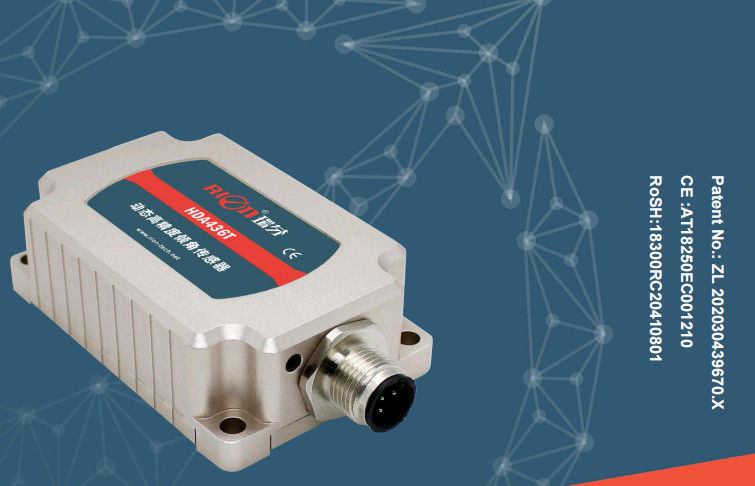

 HDA436T |
Condizione |
Indice |
| Intervallo di misura |
- |
Rotolamento ± 180°, inclinazione ± 90°, azimut ± 180°
(valore iniziale al momento della disattivazione è 0°)
|
| Asse di misura |
- |
Asse X / Asse Y / Asse Z |
| Risoluzione |
- |
00,01° |
| Precisione statica |
@ 25°C |
± 0,05° |
| Accuratezza dinamica (RMS) |
@ 25°C |
± 0,1° |
| Giroscopio |
gamma |
- |
± 250°/s |
| Stabilità di bias zero (media di 10 secondi) |
- |
80,5°/h |
| Zero Bias Instabilità (all) |
- |
40,5°/h |
| Coefficiente di marcia casuale dell'angolo (all) |
- |
0.25°/quadratura |
| Accelerazione |
gamma |
- |
± 8 g |
| Stabilità di bias (media di 10s) |
- |
00,02 mg |
| Inestabilità del bias |
- |
00,005 mg |
| Coefficiente di marcia casuale della velocità |
- |
0.005m/s/sqrt(h) |
| Coefficiente di temperatura al punto zero |
-40°85°C |
± 0,01°/°C |
| Coefficiente di sensibilità a temperatura |
-40°85°C |
≤ 100 ppm/°C |
| Tempo di avvio di accensione |
1S |
| Tempo di risposta |
0.01S |
| Segnale di uscita |
RS485/RS232/TTL |
| Compatibilità elettromagnetica |
Secondo EN61000 e GBT17626 |
| MTBF |
≥ 98000 ore/ora |
| Resistenza dell'isolamento |
≥ 100 Megohm |
| Resistenza agli urti |
100 g @ 11 ms,3 direzione assiale (metà sinusoide) |
| Anti-vibrazione |
10 gm, 10 ‰ 1000 Hz |
| Livello impermeabile |
configurazione standard: IP67
configurazione opzionale: IP68 o IP68 con cavo anticorrosione
|
| Cavo |
Standard senza cablaggio, spina aerea M12 opzionale da 2 m con cavo in PVC non blindato |
| Peso |
≤ 165 g (esclusi i cavi) |
Metodo di installazione
▶ PARAMETRI MECHANICI
○ connettore: connettore 5P della spina M12
○ Livello di protezione: IP67
○ Materiale della conchiglia: lega di alluminio ghiacciato
○ Installazione: quattro viti M4
