Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: RION
Certificazione: CE

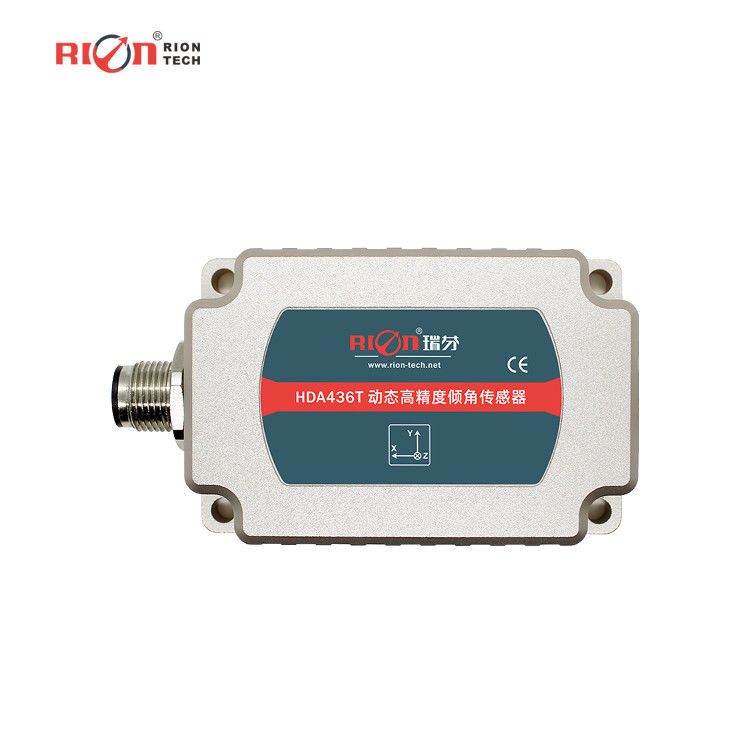

Numero di modello: HDA436VU-232-MB
documento: HDA436T HDA437T DIGITAL OUT...OR.pdf
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: $161.00/Pieces
Imballaggi particolari: cartoni
Tempi di consegna: 7 giorni per il campione
Termini di pagamento: T/T, PAYPAL
Capacità di alimentazione: 1000/month
Teoria: |
MEMS |
Segnale di uscita: |
RS485/RS232/TTL |
Temperatura di funzionamento: |
-40°C ~ +85°C |
Risoluzione di roll&pitch: |
0.01° |
Input di larga tensione del sensore dinamico: |
DC9~36V |
Asse di misura: |
Asse asse y/dell'ascissa/Z |
Tempo di risposta: |
0.01S |
accuratezza dinamica: |
± 0,1° |
Teoria: |
MEMS |
Segnale di uscita: |
RS485/RS232/TTL |
Temperatura di funzionamento: |
-40°C ~ +85°C |
Risoluzione di roll&pitch: |
0.01° |
Input di larga tensione del sensore dinamico: |
DC9~36V |
Asse di misura: |
Asse asse y/dell'ascissa/Z |
Tempo di risposta: |
0.01S |
accuratezza dinamica: |
± 0,1° |
★ Distanza (angolo di rotolamento ± 180°, angolo di inclinazione ± 90°, angolo di azimut ± 180°)
★ Risoluzione 0,01°
★ Roll&Pitch Precisione dinamica: ± 0,1°
★ Precisione statica: ± 0,05°
★ uscita RS485/232/TTL opzionale
★ DC 9~6V ingresso di larga tensione
★ Funzionamento a temperatura ampia -40~+ 85°C
★ livello di protezione IP67/IP68 opzionale
★ attrezzature per la ghiaia ad alto impatto di vibrazione
★ monitoraggio delle locomotive ferroviarie
★ rilevamento dell'atteggiamento del veicolo per la comunicazione satellitare
★ Applicazione per il raccordo di tubi a scudo
★ Applicazione per il raccordo di tubi a scudo
★ Monitoraggio dell'inclinazione dell'apparecchiatura geologica
★ Navigazione in posizione della trivellazione sotterranea
★ Misurazione dell'atteggiamento di navigazione delle navi
★ Misurazione dell'orientamento basata sull'angolo di inclinazione
★ attrezzature per la perforazione di petrolio
★ Misurazione dell'inclinazione di varie macchine di ingegneria
| HDA436T | Condizione | Parametro | |
| Intervallo di misura | - |
Rotolamento ± 180°, inclinazione ± 90°, azimut± 180° (valore iniziale al momento della disattivazione è 0°) |
|
| Asse di misura | - | Asse X / Asse Y / Asse Z | |
| Risoluzione di roll&pitch1) | - | 00,01° | |
| Precisione statica di roll&pitch2) | @ 25°C | ± 0,05° | |
| Accuratezza dinamica (rms) | @ 25°C | ± 0,1° | |
| Giroscopio | gamma | - | ± 250°/s |
| Stabilità di bias zero (media di 10 secondi) | - | 80,5°/h | |
| Zero Bias Instabilità (all) | - | 40,5°/h | |
| Coefficiente di marcia casuale dell'angolo (all) | - | 0.25°/quadratura | |
| Accelerazione | gamma | - | HDA436T:±8g HDA437T:±20g |
| Stabilità di bias (media di 10s) | - | 00,02 mg | |
| Inestabilità del bias | - | 00,005 mg | |
| Coefficiente di marcia casuale della velocità | - | 0.005m/s/sqrt(h) | |
| Temperatura al punto zero, coefficiente3) | -40°85°C | ± 0,01°/°C | |
| Temperatura di sensibilità Coefficiente4) | -40°85°C | ≤ 100 ppm/°C | |
| Tempo di avvio di accensione | ≤ 3,5S | ||
| Tempo di risposta | 0.01S | ||
| Segnale di uscita | RS485/RS232/TTL | ||
| Compatibilità elettromagnetica | Secondo EN61000 e GBT17626 | ||
| MTBF | ≥ 98000 ore/ora | ||
| Resistenza dell'isolamento | ≥ 100 Megohm | ||
| Resistenza agli urti | 100 g @ 11 ms,3 direzione assiale (metà sinusoide) | ||
| Anti-vibrazione | 10 gr / 10 ‰ 1000 Hz | ||
| Livello impermeabile | Livello di protezione standard IP67, facoltativo IP68 e resistente alla corrosione IP68 | ||
| Cavo | Standard senza cablaggio, spina aerea M12 opzionale da 2 m con cavo in PVC non blindato | ||
| Peso |
Connettore singolo ≤ 165 g / connessione doppia ≤ 180 g (senza cavo) |
||
|
1) Risoluzione: si riferisce alla più piccola variazione del valore misurato che può essere rilevata e risolta dal sensore nell'intervallo di misura. 2) Precisione: si riferisce alla radice media della differenza quadrata tra il valore dell'angolo misurato e quello effettivo effettuato mediante misurazioni multiple (> 16 volte) a temperatura normale. 3) Coefficiente di deriva temp. zero: tasso di variazione del valore di indicazione rispetto alla temperatura normale nell'intervallo di temperatura di funzionamento nominale del sensore a zero gradi. 4) Coefficiente di deriva della temperatura di sensibilità:Il tasso di variazione percentuale con temperatura dell'indicazione a scala completa rispetto all'indicazione a scala completa a temperatura ambiente del sensore nel suo intervallo di temperatura di funzionamento nominale. |
|||
