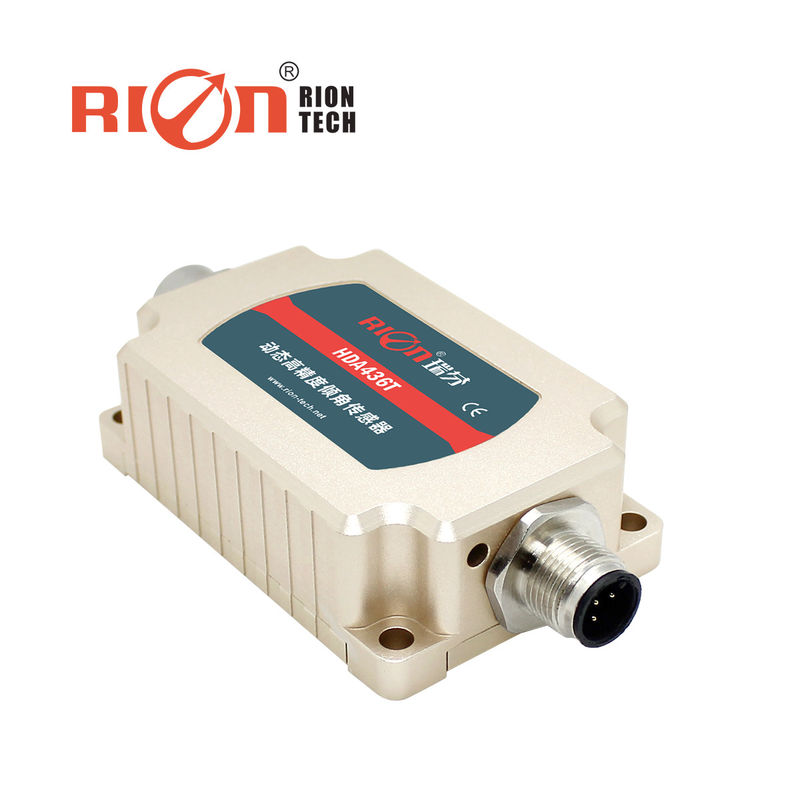

HDA436T Inclinometro dinamico ad alta precisione 0,1° IP68 con 4 GB di memoria dati per la misurazione dell'atteggiamento

Name: HDA436T Inclinometro dinamico ad alta precisione 0,1° IP68 con 4 GB di memoria dati per la misurazione dell'atteggiamento
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: HDA436T/HDA437T-C2/C3
Price: 96 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: RION

Certificazione: CE/RoHs/ISO

Numero di modello: HDA436T/HDA437T-C2/C3

Termini di trasporto & di pagamento

Quantità di ordine minimo: 1

Prezzo: US$96

Imballaggi particolari: Scatola di cartone con spugna

Tempi di consegna: 7 giorni

Termini di pagamento: 100% in anticipo

Capacità di alimentazione: 5000/month

Ottenga il migliore prezzo

Contatto ora

Specifiche

Descrizione

Specifiche

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      inclinometro dinamico ad alta precisione, IP68 Inclinometro dinamico, Inclinometro dinamico di archiviazione di dati 4GB


Temperatura di conservazione:	-40℃~+85℃	Frequenza di campionamento:	100Hz
Intervallo di misurazione:	360°	Precisione:	0.1°
Campo di misura:	± 1° ± 90°	Materiale:	lega di alluminio
Livello di protezione:	IP67	Connettore:	Interfaccia del metallo (cavo 1.5m)
Corrente di lavoro:	30mA (40m massimi)	Margine di inclinazione:	Pitch±90º, Roll±180º
Interfaccia di uscita:	RS232 o RS485 o TTL	Peso:	0,5 kg
Tempo di risposta:	0,01s	Dimensione:	L55 x W37 x H24 (millimetri)

Temperatura di conservazione:	-40℃~+85℃
Frequenza di campionamento:	100Hz
Intervallo di misurazione:	360°
Precisione:	0.1°
Campo di misura:	± 1° ± 90°
Materiale:	lega di alluminio
Livello di protezione:	IP67
Connettore:	Interfaccia del metallo (cavo 1.5m)
Corrente di lavoro:	30mA (40m massimi)
Margine di inclinazione:	Pitch±90º, Roll±180º
Interfaccia di uscita:	RS232 o RS485 o TTL
Peso:	0,5 kg
Tempo di risposta:	0,01s
Dimensione:	L55 x W37 x H24 (millimetri)

Descrizione

HDA436T Inclinometro dinamico ad alta precisione 0,1° IP68 con 4 GB di memoria dati per la misurazione dell'atteggiamento

Inclinometro Dinamico ad Alta Precisione HDA436T IP68 con Memoria Dati da 4GB

L'inclinometro dinamico ad alta precisione HDA436T IP68 con memoria dati da 4GB è un sensore di inclinazione dinamico MEMS digitale di nuova generazione di RION Technology. Progettato per misurare i parametri di assetto (rollio, beccheggio e azimut) dei vettori in movimento, questo sensore è ideale per la misurazione dell'angolo di inclinazione in condizioni di movimento o vibrazione.

Panoramica del Prodotto

Caratterizzato da sensori di accelerazione e giroscopio ad alta precisione integrati con algoritmi di filtro Kalman integrati, l'HDA436T misura i dati di movimento in tempo reale durante il movimento o la vibrazione. Il prodotto offre la modalità dual CAN (CAN2.0A/CAN2.0B) per un'elevata scalabilità e utilizza principi di misurazione senza contatto per emettere l'assetto e l'inclinazione correnti in tempo reale senza richiedere il recupero delle variazioni della superficie relativa.

Le unità giroscopiche ad alta precisione integrate internamente compensano le non linearità, l'accoppiamento ortogonale, la deriva termica e l'accelerazione centrifuga in tempo reale. Questo design elimina gli errori centrifughi causati dall'interferenza dell'accelerazione del movimento, migliorando la precisione della misurazione dinamica e consentendo il funzionamento in movimenti complessi a lungo termine e in ambienti difficili.

Come sensore di misurazione a doppia modalità dinamica e statica con una forte resistenza alle interferenze elettromagnetiche esterne, l'HDA436T è adatto per ambienti industriali su larga scala, ad alta resistenza agli urti e alle vibrazioni, rendendolo una scelta ideale per il controllo dell'automazione industriale e le applicazioni di misurazione dell'assetto.

Caratteristiche Principali

Gamma: Angolo di rollio ±180°, angolo di beccheggio ±90°, angolo di azimut ±180°
Risoluzione: 0.01°
Precisione dinamica: ±0.1°
Ingresso tensione ampia DC 9-36V
Funzionamento ad ampia temperatura: da -40°C a +85°C
Uscita CAN2.0A/CAN2.0B (opzionale)
Prestazioni anti-vibrazione elevate: >2000g
Livello di protezione IP67/IP68 (opzionale)

Applicazioni del Prodotto

Apparecchiature di frantumazione ad alto impatto di vibrazioni
Ricerca stellare dell'antenna satellitare
Navigazione dell'assetto della piattaforma di perforazione sotterranea
Monitoraggio delle locomotive ferroviarie
Monitoraggio dell'inclinazione delle apparecchiature geologiche
Apparecchiature di perforazione petrolifera
Misurazione dell'assetto di navigazione navale
Applicazione di sollevamento di tubi di protezione
Rilevamento dell'assetto del veicolo di comunicazione satellitare

Specifiche Tecniche

Parametro	Condizione	Indice
Intervallo di misura		Rollio ±180°, beccheggio ±90°, azimut ±180° (valore iniziale all'accensione è 0°)
Asse di misura		Asse X / Asse Y / Asse Z
Risoluzione		0.01°
Precisione statica	@25℃	±0.05°
Precisione dinamica	@25℃	±0.1°
Intervallo giroscopio	-	±250°/s
Stabilità di offset zero (media 10s)	-	8.5°/h
Instabilità di offset zero (allan)	-	4.5°/h
Coefficiente di camminata casuale angolare (allan)	-	0.25°/sqrt(h)
Intervallo di accelerazione	-	±8g
Stabilità di bias (media 10s)	-	0.02mg
Instabilità di bias (allan)	-	0.005mg
Coefficiente di camminata casuale di velocità (allan)	-	0.005m/s/sqrt(h)
Coefficiente di temperatura del punto zero	-40～85℃	±0.01°/℃
Coefficiente di temperatura della sensibilità	-40～85℃	≤100ppm/℃
Tempo di avvio all'accensione		1S
Tempo di risposta		0.01S
Segnale di uscita		CAN2.0A/CAN2.0B
Compatibilità elettromagnetica		Secondo EN61000 e GBT17626
MTBF		≥98000 ore / tempo
Resistenza di isolamento		≥100 Megaohm
Resistenza agli urti		100g @ 11ms, 3 direzioni assiali (semionda)
Anti-vibrazione		10grms, 10～1000Hz
Livello di impermeabilità		Configurazione standard: IP67, configurazione opzionale: IP68 o IP68 con cavo anticorrosione
Cavo		Standard senza cablaggio, spina aeronautica M12 da 2 m opzionale con cavo non schermato in PVC
Peso		Connettore singolo ≤165g / connettore doppio ≤180g (Senza cavo)

Parametri Elettrici

Parametro	Condizione	MIN	TYP	MAX	UNITÀ
Tensione di alimentazione	standard	9	12	24	36 V
Corrente di funzionamento	senza carico		60mA(12V)		mA
Temperatura di esercizio		-40		+85	℃
Temperatura di stoccaggio		-40		+85	℃

Immagini del Prodotto
