Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: Rion
Certificazione: CE
Numero di modello: HDA436T-485
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: $100/Pieces 1-9 Pieces
Imballaggi particolari: Scatola
Tempi di consegna: 7
Termini di pagamento: T/T, Paypal
Capacità di alimentazione: 5000/mese
Fornitore di alimentazione: |
9~36v |
accuratezza dinamica: |
0.1deg |
Risoluzione: |
0.01deg |
accuratezza statica: |
0.05deg |
Gamma di accelerazione: |
±8g |
Gamma della girobussola: |
±250°/s |
peso: |
165g |
Dimensione: |
72x47x22.5mm |
Fornitore di alimentazione: |
9~36v |
accuratezza dinamica: |
0.1deg |
Risoluzione: |
0.01deg |
accuratezza statica: |
0.05deg |
Gamma di accelerazione: |
±8g |
Gamma della girobussola: |
±250°/s |
peso: |
165g |
Dimensione: |
72x47x22.5mm |

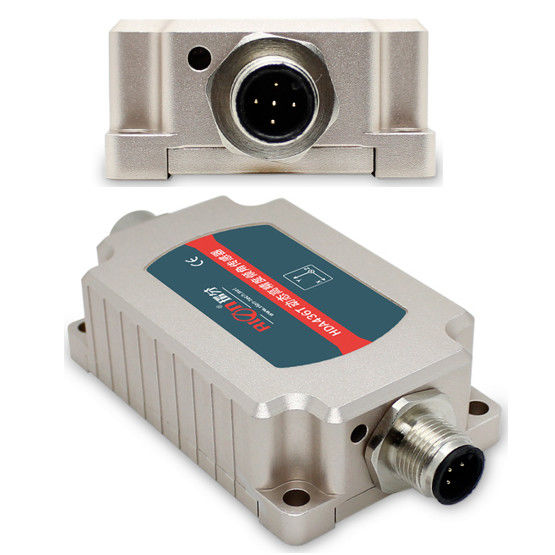

HDA436T Misurazione dell'angolo di inclinazione Vibrazione dell'inclinometro dinamico a tre assi
▶ DESCRIPZIONE DEL PRODOTTO
HDA436T, una nuova generazione di sensore di inclinazione dinamica digitale MEMS lanciato da RION Technology.con una lunghezza massima di 20 mm o più, ma non superiore a 50 mm.HDA436T ha un sensore di accelerazione e giroscopio di alta precisione integrato e integra l'algoritmo del filtro Carman, in grado di misurare i dati di movimento in tempo reale del vettore in movimento o vibrazione.Le modalità di uscita del segnale come RS485 / RS232 / TTL sono opzionali, e la scalabilità è forte.
Questo prodotto utilizza un principio di misura senza contatto, fornendo in tempo reale dati di posizione e inclinazione.eliminando la necessità di tracciare le variazioni relative tra due superficiIl sensore integra unità di conversione analogico-digitale (AD) ad alta precisione e giroscopi per compensare non linearità, accoppiamento ortogonale, deriva di temperatura,e accelerazione centrifuga in tempo realeQuesto riduce significativamente gli errori causati dalle forze centrifughe indotte dal moto, migliorando la precisione dinamica delle misurazioni.operazioni a lungo termine in ambienti difficiliSi tratta di un sensore dual-mode, in grado di effettuare sia misurazioni dinamiche che statiche, con una forte resistenza alle interferenze elettromagnetiche esterne.che lo rende una soluzione ideale per le applicazioni di misurazione della postura dell'automazione industriale.
▶ CARATTERIE CHIEVE
★ Distanza (angolo di rotolamento ± 180°, angolo di inclinazione ± 90°, angolo di azimut ± 180°)
★ Precisione dinamica: ± 0,1°
★ Precisione statica: ± 0,05°
★ uscita RS485/232/TTL opzionale
★ Funzionamento a temperatura ampia -40~+ 85°C
★ DC 9~6V ingresso di larga tensione
★ Risoluzione 0,01°
★ livello di protezione IP67/IP68 opzionale
▶ Applicazione del prodotto
★ monitoraggio delle locomotive ferroviarie
★ attrezzature per la trivellazione
★ Raccogliere i tubi con la tecnica dello scudo
★ Monitoraggio dell'inclinazione dell'apparecchiatura geologica
★ Orientazione della piattaforma di perforazione
★ Misurazione dell'atteggiamento di navigazione delle navi
★ Metodo di inserimento del tubo protetto
★ rilevamento dell'atteggiamento del veicolo per la comunicazione satellitare
★ Misurazione dell'orientamento basata sull'angolo di inclinazione
★ Misurazione dell'inclinazione di varie macchine di ingegneria
Dati tecnici
| HDA436T | Condizione | Indice | |
| Intervallo di misura | - |
Rotolamento ±180°, inclinazione ±90°, azimut ±180° |
|
| Asse di misura | - | Asse X / Asse Y / Asse Z | |
| Risoluzione | - | 00,01° | |
| Precisione statica | @ 25°C | ± 0,05° | |
| Accuratezza dinamica (RMS) | @ 25°C | ± 0,1° | |
| Giroscopio | gamma | - | ± 250°/s |
| Stabilità di bias zero (media di 10 secondi) | - | 80,5°/h | |
| Zero Bias Instabilità (all) | - | 40,5°/h | |
| Coefficiente di marcia casuale dell'angolo (all) | - | 0.25°/quadratura | |
| Accelerazione | gamma | - | ± 8 g |
| Stabilità di bias (media di 10s) | - | 00,02 mg | |
| Inestabilità del bias | - | 00,005 mg | |
| Coefficiente di marcia casuale della velocità | - | 0.005m/s/sqrt(h) | |
| Coefficiente di temperatura al punto zero | -40°85°C | ± 0,01°/°C | |
| Coefficiente di sensibilità a temperatura | -40°85°C | ≤ 100 ppm/°C | |
| Tempo di avvio di accensione | 1S | ||
| Tempo di risposta | 0.01S | ||
| Segnale di uscita | RS485/RS232/TTL | ||
| Compatibilità elettromagnetica | Secondo EN61000 e GBT17626 | ||
| MTBF | ≥ 98000 ore/ora | ||
| Resistenza dell'isolamento | ≥ 100 Megohm | ||
| Resistenza agli urti | 100 g @ 11 ms,3 direzione assiale (metà sinusoide) | ||
| Anti-vibrazione | 10 gm, 10 ‰ 1000 Hz | ||
| Livello impermeabile | Protezione IP67 | ||
| Cavo | Standard senza cablaggio, spina aerea M12 opzionale da 2 m con cavo in PVC non blindato | ||
| Peso | ≤ 165 g (esclusi i cavi) | ||
Parametri elettrici
| Parametro | Condizione | Minore | TYP | Max. | Unità | |
| Tensione di alimentazione | standard | 9 | 12 | 24 | 36 | V. |
| Corrente di lavoro | senza carico | 60mA ((12V) | mA | |||
| Temperatura di funzionamento | - Quaranta. | + 85 | °C | |||
| temperatura di stoccaggio | - Quaranta. | + 85 | °C | |||
Metodo di installazione
▶ PARAMETRI MECHANICI
○ connettore: connettore 5P della spina M12
○ Livello di protezione: IP67
○ Materiale della conchiglia: lega di alluminio ghiacciato
○ Installazione: quattro viti M4
