Metro della bussola per il veicolo di sotto dell'acqua che dirige il sensore compensativo girobussola dell'intestazione di bussola di navigazione
▶DESCRIZIONE DI PRODOTTO

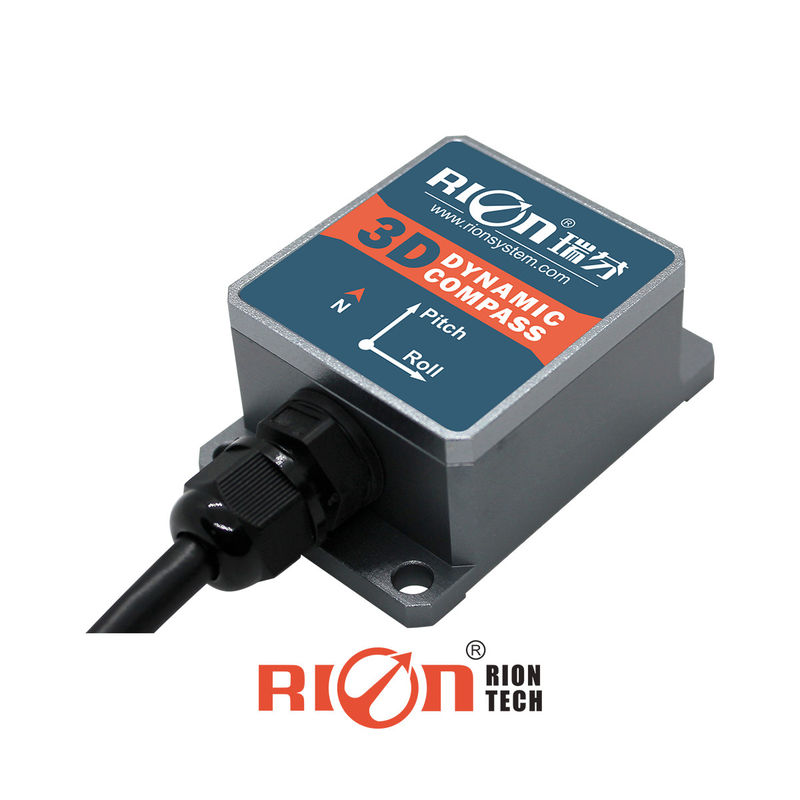

DDM350B/DDM360B è una bussola elettronica dinamica tridimensionale, che integra un'unità di misura inerziale di 9 assi, compreso un accelerometro, un giroscopio giroscopico e un flussometro elettronico giroscopico. Utilizzando le alte caratteristiche dinamiche di angolo del giroscopio e le caratteristiche altamente stabili di atteggiamento dell'accelerometro, il passo e gli angoli di rollio che seguono i cambiamenti complessi di atteggiamento sono ottenuti con l'algoritmo dinamico di navigazione inerziale. L'angolo geomagnetico di azimut adotta duro gli algoritmi magnetici magnetici e morbidi di calibratura, di modo che la bussola può eliminare l'influenza del campo magnetico con l'algoritmo di calibratura anche nell'ambiente con interferenza del campo magnetico. L'intestazione è calcolata in tempo reale dall'unità centrale di elaborazione ed il passo e gli angoli di rollio dinamici sono usati per compensazione dirigentesi dinamica per una vasta gamma di azimut magnetici, assicurandosi che la bussola possa fornire i dati dirigentesi di alta precisione anche agli angoli di inclinazione fino a ±85°. La bussola elettronica integra un'unità di elaborazione di aritmetica ad alto livello di DSP con le modalità di output differenziate. Le interfacce standard comprendono RS232/RS485/TTL ed altre interfacce ed altre interfacce di comunicazione possono essere personalizzate.
DDM350B/DDM360B è piccoli e potere basso che consumpting. Può essere utilizzato in navi, in antenne ed in satelliti marini, fuchi commerciali e molto l'altra alto-vibrazione, ambienti estremamente duri. È più adatto ad odierni vari sistemi integrati di controllo di alta precisione di misura.
▶CARATTERISTICHE PRINCIPALI
Gamma di misura di angolo di inclinazione del ★: passo ±85°, angolo di rollio ±180°
★ con la compensazione magnetica e molle dura di inclinazione e magnetico di angolo
Il ★ standard dell'interfaccia dell'uscita del ★ RS232/RS485/TTL orienta l'accuratezza di angolo: 0.8°
Risoluzione di inclinazione del ★: accuratezza di inclinazione del ★ 0.1°: ampi impiegati del ★ 0.2°. gamma: -40℃~+85℃
★ Dimesion: Valutazione impermeabile del ★ IP67 dell'alimentazione elettrica di CC 5V del ★ di L55×W37×H24mm
▶APPLICAZIONE
Navigazione integrata GPS d'indagine del ★ di ricerca dell'antenna satellitare del ★ e di tracciato marina del ★
Toner infrarosso del ★ aereo senza equipaggio del veicolo del ★ del servocomando dell'antenna del ★
Robot subacqueo di occasione speciale del ★ di navigazione del robot del ★ ROV del telemetro del laser del ★
| Parametro di DDM350B/DCM360B |
||
| Intestazione di bussola | Direzione dell'accuratezza | 0.8° |
| Risoluzione | 0.1° | |
| Gamma di passo | ±90° | |
| Gamma di rotolo | ±180° | |
| Accuratezza di inclinazione | Stato statico 0.2° | |
| 0.5° dinamico | ||
| Risoluzione | 0.1° | |
| Inclini la gamma di angolo della compensazione | Rotolo ±180° | |
| Passo <85° | ||
| Calibratura | Calibratura dura del ferro | sì |
| Calibratura del ferro molle | sì | |
| Metodo di calibratura di interferenza del campo magnetico | Una rotazione dell'aereo (calibratura bidimensionale) | |
| Caratteristica fisica | Dimensione | L55×W37×H24mm |
| RS232/RS485/TTL | i 4 centri cavo diretto del cavo del 1 tester | |
| Interfaccia | Ritardo di partenza | <50ms> |
| Tasso di uscita | 20Hz/s | |
| Di baud rate | 2400 a 115200baud | |
| Formato dell'uscita | Protocollo binario di rendimento elevato | |
| Potere | Tensione di rifornimento | (Difetto) CC +5V |
| CC (su misura) 9~36V | ||
| Corrente (max) | 45mA | |
| Modello ideale | 35mA | |
| Sleep mode | TBD | |
| Ambiente | Raggio d'azione | -40℃~+85℃ |
| Temperatura di stoccaggio | -40℃~+100℃ | |
| Resistenza di vibrazione | 2500g | |
| Contabilità elettromagnetica | Secondo EN61000 e GBT17626 | |
| MTBF | ≥40000 ore/tempo | |
| Resistenza di isolamento | megaohm ≥100 | |
| Resistenza all'urto | 100g@11ms, 3 direzione assiale (metà Sinusoid) | |
| Antivibrazione | 10grms, 10~1000Hz | |
| Peso | Singolo bordo: ≤25g ≤135g (cavo compreso del 1 tester) | |
Il software configura:
