Hda437t Strumento di monitoraggio dinamico della pendenza Alta precisione Alta vibrazione

HDA437T Sensore di pendenza dinamica ad alta precisione MEMS Sensore di angolo dinamico Sensore di livello dinamico per vibrazioni elevate

▶ DESCRIPZIONE DEL PRODOTTO

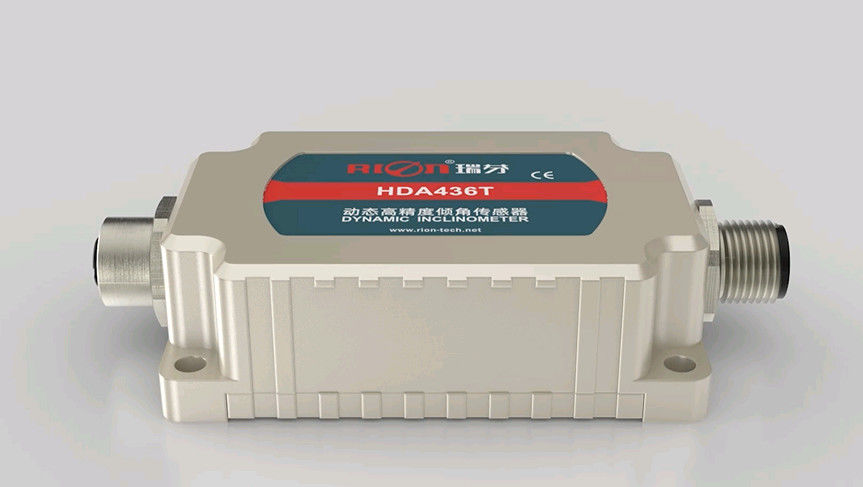

HDA436T/HDA437T Una nuova generazione di sensore di inclinazione dinamica digitale MEMS lanciato da RION Technology.con una lunghezza massima di 20 mm o più, ma non superiore a 50 mm.
L'HDA436T ha un sensore di accelerazione e giroscopio ad alta precisione integrato e integra l'algoritmo del filtro Carman, in grado di misurare i dati di movimento in tempo reale del vettore in movimento o vibrazione.Il prodotto è dotato di doppio CAN (CAN2.0A / CAN2.0B), che è altamente scalabile.
Questo prodotto adotta il principio di misurazione senza contatto, che può fornire l'atteggiamento e l'inclinazione in tempo reale.È semplice da usare e non ha bisogno di recuperare i cambiamenti relativi delle due superfici.Unità AD ad alta precisione e giroscopiche ad alta precisione integrate internamente per compensare l'accoppiamento non lineare e ortogonale, la deriva di temperatura e l'accelerazione centrifughe in tempo reale;eliminare notevolmente gli errori centrifughi causati dalle interferenze dell'accelerazione del moto, migliorare l'accuratezza delle misurazioni dinamiche del prodotto; adattarsi a movimenti complessi a lungo termine Lavorare in luoghi e ambienti difficili.
Il prodotto è un sensore di misurazione a due modalità dinamico e statico con una forte resistenza alle interferenze elettromagnetiche esterne.È adatto per tutti i tipi di grandi dimensioni e di alta resistenza di urto e vibrazione ambienti industriali, ed è una scelta ideale per il controllo e la misurazione dell'atteggiamento dell'automazione industriale.









▶ CARATTERIE CHIEVE

★ Distanza (angolo di rotolamento ± 180 °, angolo di inclinazione ± 90 °, angolo di azimut ± 180 °)
★ Precisione dinamica: ± 0,1 °
★ DC 9~36V ingresso di larga tensione
★ Funzionamento a temperatura ampia -40 ~ + 85 °C
★ Risoluzione 0,01 °
★ uscita CAN2.0A/CAN2.0B opzionale
★ elevata resistenza alle vibrazioni > 2000 g
★ livello di protezione IP67/IP67 opzionale

▶Applicazione del prodotto

★ attrezzature per la frantumazione ad impatto di vibrazioni elevate
★ Antenna satellitare per la ricerca stellare
★ Navigazione in posizione della trivellazione sotterranea
★ monitoraggio delle locomotive ferroviarie
★ Monitoraggio dell'inclinazione dell'apparecchiatura geologica
★ attrezzature per la perforazione di petrolio
★ Misurazione dell'atteggiamento di navigazione delle navi
★ Applicazione per il raccordo di tubi a scudo
★ rilevamento dell'atteggiamento del veicolo per la comunicazione satellitare
★ Misurazione dell'inclinazione di varie macchine di ingegneria








▶ SPECIFICAZIONI


HDA436T/HDA437T-C2/C3		Condizione	Indice
Intervallo di misura			Rotolamento ± 180 °, inclinazione ± 90 °, azimut ± 180 ° (valore iniziale a disattivazione è 0 °)
Asse di misura			Asse X / Asse Y / Asse Z
Risoluzione			00,01°
Precisione statica		@ 25°C	± 0,05°
Precisione dinamica		@ 25°C	± 0,1°
Giroscopio	gamma	-	± 250°/s
	Stabilità di bias zero (media di 10 secondi)	-	80,5°/h
	Zero Bias Instabilità (all)	-	40,5°/h
	Coefficiente di marcia casuale dell'angolo (all)	-	0.25°/quadratura
Accelerazione	gamma	-	± 8 g
	Stabilità di bias (media di 10s)	-	00,02 mg
	Inestabilità del bias	-	00,005 mg
	Coefficiente di marcia casuale della velocità	-	0.005m/s/sqrt(h)
Coefficiente di temperatura al punto zero		-40°85°C	± 0,01°/°C
Coefficiente di sensibilità a temperatura		-40°85°C	≤ 100 ppm/°C
Tempo di avvio di accensione		1S
Tempo di risposta		0.01S
Segnale di uscita		Codice di riferimento:
Compatibilità elettromagnetica		Secondo EN61000 e GBT17626
MTBF		≥ 98000 ore/ora
Resistenza dell'isolamento		≥ 100 Megohm
Resistenza agli urti		100 g @ 11 ms, 3 direzioni assiali (metà sinusoide)
Anti-vibrazione		10 gm, 10 ‰ 1000 Hz
Livello impermeabile		configurazione standard: IP67 configurazione opzionale: IP68 o IP68 con cavo anticorrosione
Cavo		Standard senza cablaggio, spina aerea M12 opzionale da 2 m con cavo in PVC non blindato
Peso		Connessione singola ≤ 165 g / connessione doppia ≤ 180 g (senza cavo)









Metodo di installazione




▶ PARAMETRI MECHANICI
○ connettore: connettore 5P della spina M12
○ Livello di protezione: IP67
○ Materiale della conchiglia: lega di alluminio ghiacciato
○ Installazione: quattro viti M4
