Dettagli del prodotto
Luogo di origine: Guangdong, Cina
Marca: Rion
Certificazione: CE
Numero di modello: HDA436T-C2
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1
Prezzo: $105/Pieces 1-9 Pieces
Imballaggi particolari: Casella
Tempi di consegna: 7 giorni per i campioni
Termini di pagamento: T/T, Paypal
Capacità di alimentazione: 5000/month
accuratezza statica: |
± 0,05° |
Accuratezza dinamica:: |
± 0,1° |
Risoluzione: |
0.01° |
Tempo di avvio di accensione: |
1s |
Segnale di uscita: |
RS485/RS232/TTL |
Asse di misura: |
Asse asse y/dell'ascissa/Z |
Resistenza all'isolamento: |
≥ 100 Megohm |
Peso: |
≤ 165 g (esclusi i cavi) |
accuratezza statica: |
± 0,05° |
Accuratezza dinamica:: |
± 0,1° |
Risoluzione: |
0.01° |
Tempo di avvio di accensione: |
1s |
Segnale di uscita: |
RS485/RS232/TTL |
Asse di misura: |
Asse asse y/dell'ascissa/Z |
Resistenza all'isolamento: |
≥ 100 Megohm |
Peso: |
≤ 165 g (esclusi i cavi) |

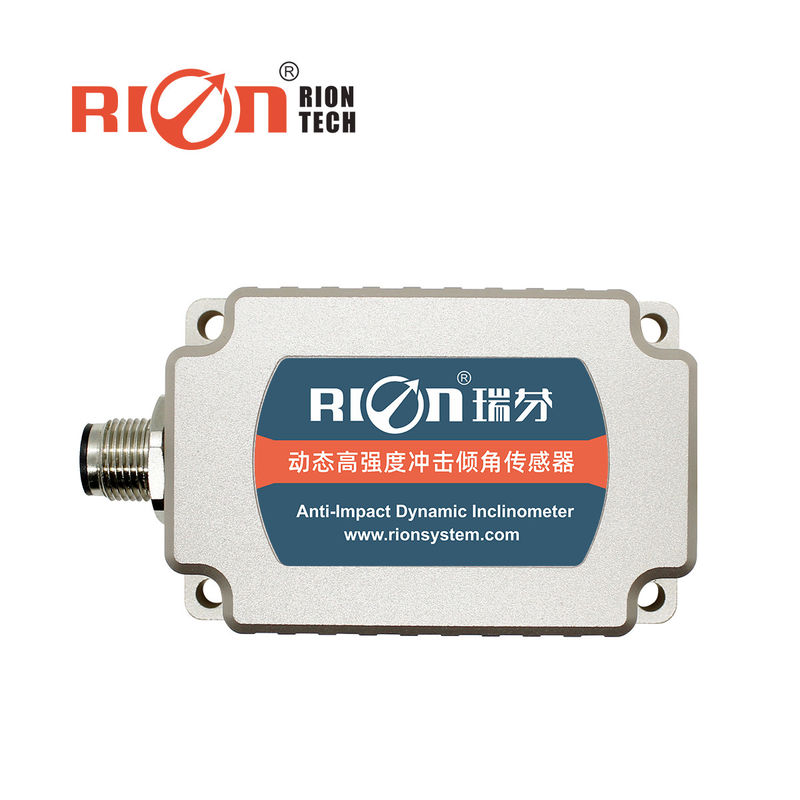

HDA436T Sensore di inclinazione dinamica MEMS digitale per misurare macchine dinamiche
▶ CARATTERIE CHIEVE
★ Distanza (angolo di rotolamento ± 180°, angolo di inclinazione ± 90°, angolo di azimut ± 180°)
★ Precisione dinamica: ± 0,1°
★ Precisione statica: ± 0,05°
★ DC 9~6V ingresso di larga tensione
★ Funzionamento a temperatura ampia -40~+ 85°C
★ livello di protezione IP67/IP68 opzionale
▶ Applicazione del prodotto
★ attrezzature per la ghiaia ad alto impatto di vibrazione
★ monitoraggio delle locomotive ferroviarie
★ rilevamento dell'atteggiamento del veicolo per la comunicazione satellitare
★ Applicazione per il raccordo di tubi a scudo
★ Applicazione per il raccordo di tubi a scudo
★ Monitoraggio dell'inclinazione dell'apparecchiatura geologica
★ Navigazione in posizione della trivellazione sotterranea
★ Misurazione dell'atteggiamento di navigazione delle navi
▶Descrizione del prodotto
HDA436T/HDA437T Una nuova generazione di sensore di inclinazione dinamica digitale MEMS lanciato da RION Technology.con una lunghezza massima di 20 mm o più, ma non superiore a 50 mm.HDA436T ha un sensore di accelerazione e giroscopio di alta precisione integrato e integra l'algoritmo del filtro Kalman, in grado di misurare i dati di movimento in tempo reale del vettore in movimento o vibrazione.Le modalità di uscita del segnale come RS485 / RS232 / TTL sono opzionali, e la scalabilità è forte.
Questo prodotto adotta il principio di misurazione senza contatto, che può fornire l'atteggiamento e l'inclinazione in tempo reale.È semplice da usare e non ha bisogno di recuperare i cambiamenti relativi delle due superfici.Unità AD ad alta precisione e giroscopiche ad alta precisione integrate internamente per compensare l'accoppiamento non lineare e ortogonale, la deriva di temperatura e l'accelerazione centrifughe in tempo reale;eliminare notevolmente gli errori centrifughi causati dalle interferenze dell'accelerazione del moto, migliorare l'accuratezza delle misurazioni dinamiche del prodotto; adattarsi a movimenti complessi a lungo termine Lavorare in luoghi e ambienti difficili.Il prodotto è un sensore di misurazione a due modalità dinamico e statico con una forte resistenza alle interferenze elettromagnetiche esterne.È adatto a tutti i tipi di ambienti industriali a grande scala e ad alta forza di urti e vibrazioni ed è una scelta ideale per il controllo dell'automazione industriale e la misurazione dell'atteggiamento.
▶Classificazione:
| HDA436T | Condizione | Indice | |
| Intervallo di misura | - |
Rotolamento ± 180°, inclinazione ± 90°, azimut ± 180° (valore iniziale al momento della disattivazione è 0°) |
|
| Asse di misura | - | Asse X / Asse Y / Asse Z | |
| Risoluzione | - | 00,01° | |
| Precisione statica | @ 25°C | ± 0,05° | |
| Accuratezza dinamica (RMS) | @ 25°C | ± 0,1° | |
| Giroscopio | gamma | - | ± 250°/s |
| Stabilità di bias zero (media di 10 secondi) | - | 80,5°/h | |
| Zero Bias Instabilità (all) | - | 40,5°/h | |
| Coefficiente di marcia casuale dell'angolo (all) | - | 0.25°/quadratura | |
| Accelerazione | gamma | - | ± 8 g |
| Stabilità di bias (media di 10s) | - | 00,02 mg | |
| Inestabilità del bias | - | 00,005 mg | |
| Coefficiente di marcia casuale della velocità | - | 0.005m/s/sqrt(h) | |
| Coefficiente di temperatura al punto zero | -40°85°C | ± 0,01°/°C | |
| Coefficiente di sensibilità a temperatura | -40°85°C | ≤ 100 ppm/°C | |
|
Tempo di avvio di accensione |
1S | ||
| Tempo di risposta | 0.01S | ||
| Segnale di uscita |
RS485/RS232/TTL |
||
| Compatibilità elettromagnetica | Secondo EN61000 e GBT17626 | ||
| MTBF | ≥ 98000 ore/ora | ||
| Resistenza dell'isolamento | ≥ 100 Megohm | ||
| Resistenza agli urti | 100 g @ 11 ms,3 direzione assiale (metà sinusoide) | ||
| Anti-vibrazione | 10 gm, 10 ‰ 1000 Hz | ||
| Livello impermeabile |
configurazione standard: IP67 configurazione opzionale: IP68 o IP68 con cavo anticorrosione |
||
| Cavo | Standard senza cablaggio, spina aerea M12 opzionale da 2 m con cavo in PVC non blindato | ||
| Peso |
≤ 165 g (esclusi i cavi) |
||
