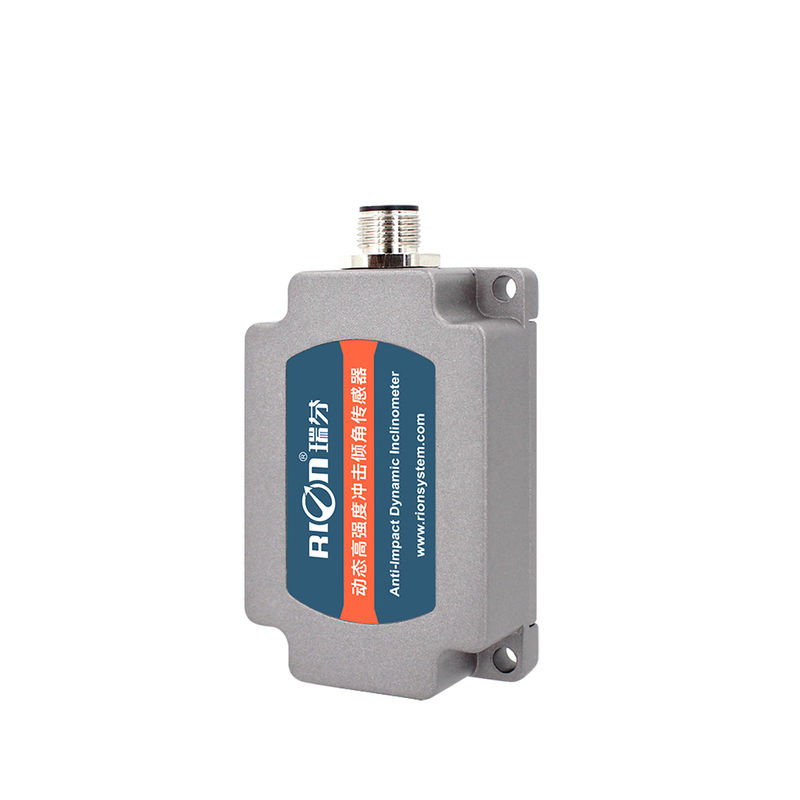

HDA446T DIGITAL OUTPUT DYNAMIC TILT SENSOR RS485/RS232/TTL Segnale di uscita
Inclinometro ad alta precisione a tre assi, angolo di inclinazione, resistenza all'isolamento, inclinometro dinamico
▶ CARatteristiche principali
★Distanza (angolo di rotolamento ± 180°, angolo di inclinazione ± 90°, angolo di azimut ± 180°)
★Risoluzione 0,01°
★Rotoli& PpruritoAccuratezza dinamica: ± 0.1°
★ Precisione statica: ± 0.05°
★Uscita RS485/232/TTL Opzionale
★DC 9~3Input di larghezza di 6V
★Funzionamento a temperatura ampia -40~+ 85°C
★IP67/IP68 Livello di protezione Opzionale
▶ ApplicazioneCAMPO
★ attrezzature per la ghiaia ad alto impatto di vibrazione
★Monitoraggio delle locomotive ferroviarie
★Determinazione dell'atteggiamento del veicolo di comunicazione satellitare
★Applicazione per la raccolta di tubi a scudo
★Applicazione per la raccolta di tubi a scudo
★Monitoraggio dell'inclinazione delle attrezzature geologiche
★Navigazione in posizione della trivellazione sotterranea
★Misurazione dell'atteggiamento di navigazione delle navi
★Misurazione dell'orientamento basata sull'angolo di inclinazione
★Apparecchiature per la perforazione del petrolio
★Misurazione dell'inclinazione delle varie macchine di costruzione
▶Descrizione del prodotto
HDA446TUna nuova generazione di sensori di inclinazione dinamica MEMS digitali lanciati da RION Technology, in grado di misurare i parametri di atteggiamento (roll, pitch e azimut) di un vettore in movimento,con una lunghezza massima di 20 mm o più, ma non superiore a 50 mm.HDA446Tha un sensore di accelerazione e giroscopio di alta precisione integrato e integra l'algoritmo del filtro Kalman, in grado di misurare in tempo reale i dati di movimento del vettore in movimento o vibrazione.Le modalità di uscita del segnale come RS485 / RS232 / TTL sono opzionali, e la scalabilità è forte.
Questo prodotto adotta il principio di misurazione senza contatto, che può fornire l'atteggiamento e l'inclinazione attuali in tempo reale.È semplice da usare e non ha bisogno di recuperare i cambiamenti relativi delle due superfici.Unità AD ad alta precisione e giroscopiche ad alta precisione integrate internamente per compensare l'accoppiamento non lineare e ortogonale, la deriva di temperatura e l'accelerazione centrifughe in tempo reale;eliminare notevolmente gli errori centrifughi causati dalle interferenze dell'accelerazione del moto, migliorare l'accuratezza delle misurazioni dinamiche dei prodotti; adattarsi a movimenti complessi a lungo termine Lavorare in luoghi e ambienti difficili.Il prodotto è un sensore di misurazione a due modalità dinamico e statico con una forte resistenza alle interferenze elettromagnetiche esterne.È adatto a tutti i tipi di ambienti industriali a grande scala e ad alta forza di urti e vibrazioni ed è una scelta ideale per il controllo dell'automazione industriale e la misurazione dell'atteggiamento.
(valore iniziale al momento della disattivazione è 0°)
Misuraeasse
-
Asse X / Asse Y / Asse Z
Rotoli& PpruritoRisoluzione1)
-
00,01°
Rotoli& PpruritoPrecisione statica2)
@ 25°C
± 0.05°
Rotoli& PpruritoPrecisione dinamica(rms)
@ 25°C
± 0.1°
Giroscopio
gamma
-
±300°/s
Stabilità di bias zero (media di 10 secondi)
-
80,5°/h
Inestabilità di bias zero(Allan.)
-
40,5°/h
Coefficiente di marcia casuale dell' angoloAllan.)
-
0.25°/quadratura
Accelerazione
gamma
-
±4g±16g
Stabilità di bias (media di 10s)
-
00,02 mg
Instabilità del bias(Allan.)
-
00,005 mg
Coefficiente di marcia casuale della velocitàAllan.)
-
0.005m/s/sqrt(h)
Temperatura al punto zero, coefficiente3)
- Quaranta.️85°C
± 0,01°/°C
Temperatura di sensibilità Coefficiente4)
- Quaranta.️85°C
≤ 100 ppm/°C
Tempo di avvio di accensione
≤ 3,5S
Tempo di risposta
0.01S
Segnale di uscita
RS485/RS232/TTL
Compatibilità elettromagnetica
Secondo EN61000 e GBT17626
MTBF
≥98000 ore / ora
Resistenza dell'isolamento
≥ 100 Megohm
Resistenza agli urti
100 g @ 11 ms,3 direzione assiale (metà sinusoide)
Anti-vibrazione
10 grammi/10️1000 Hz
Livello impermeabile
Livello di protezione standard IP67, facoltativo IP68 e resistente alla corrosione IP68
Cavo
Sgombero standard per l'aviazione M12 di 2 metri con cavo protetto in PVC, peso del filo ≤ 120 g
Peso
≤ 165 g(Senza cavo)
1)Risoluzione: si riferisce alla più piccola variazione del valore misurato che può essere rilevata e risolta dal sensore nell'intervallo di misura.
2)Precisione: si riferisce alla radice media quadrata della differenza tra il valore dell'angolo misurato e quello effettivo effettuata mediante misurazioni multiple (> 16 volte) a temperatura normale.
3)Temperatura zero.coefficiente di deriva: il tasso di variazione del valore di indicazione rispetto alla temperatura normale nell'intervallo di temperatura di funzionamento nominale del sensore a zero gradi.
4)Temperatura di sensibilità.coefficiente di deriva:Il tasso di variazione percentuale con temperatura dell'indicazione a scala completa rispetto all'indicazione a scala completa a temperatura ambiente del sensore nel suo intervallo di temperatura di funzionamento nominale.
