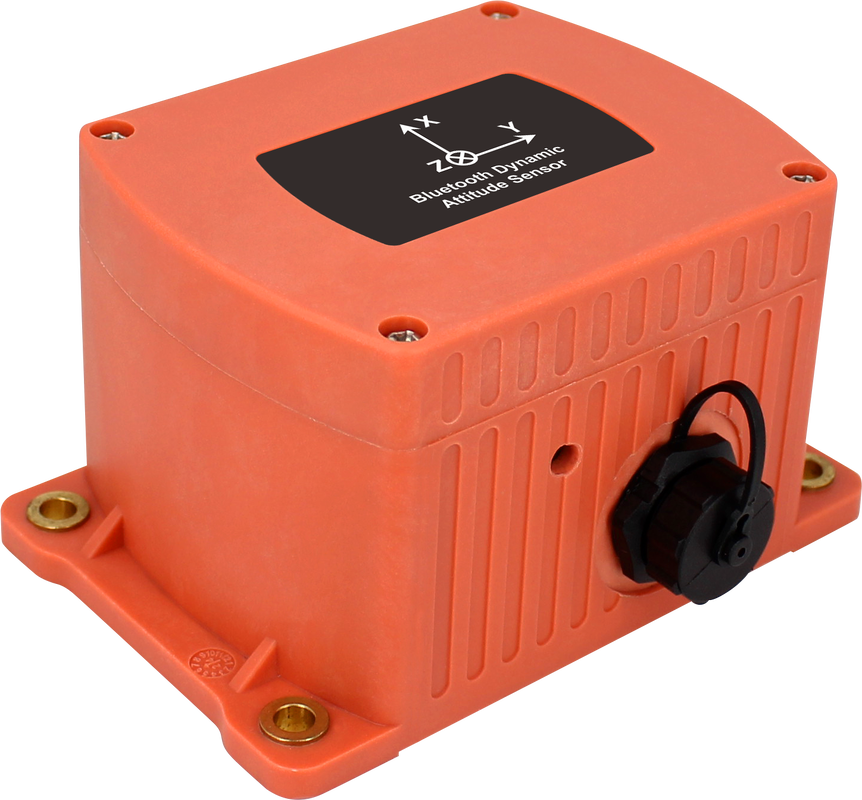

BDA446 Sensore di Assetto Dinamico Bluetooth.pdf
CAMPO DI APPLICAZIONE
- Gru e macchinari edili
- Elevatori mobili e autoscale
- Veicoli a Guida Automatica (AGV)
- Applicazioni di perforazione e trivellazione
- Macchinari mobili
- Macchinari agricoli
- Piattaforme elevabili
- Applicazioni robotiche
- Macchinari di assemblaggio automatico
CARATTERISTICHE PRINCIPALI
- Sensore a nove assi integrato e sensore di temperatura
- Trasmissione wireless Bluetooth 5.1
- Basso rumore
- Algoritmo di filtraggio di Kalman
- Alimentazione a batteria DC 3.0-4.2V
- Frequenza di aggiornamento massima di 100Hz
- Lunga durata, forte stabilità
- Misurazione dinamica 3D in tempo reale
- Elevata stabilità di deriva
| - |
Roll±180°, pitch±90°, azimuth±180° (valore iniziale allo spegnimento
è 0°) |
| - |
Asse X / Asse Y / Asse Z |
| @25℃ |
±0.05° |
| @25℃ |
±0.1° |
| - |
±300°/s |
| - |
8.5°/h |
| - |
0.25°/sqrt(h) |
| - |
±4g / ±16g Configurabile |
| - |
0.1mg |
| - |
0.005mg |
| - |
0.005m/s/sqrt(h) |
| -20~65℃ |
±0.01°/℃ |
| -20~65℃ |
≤100ppm/℃ |
| ≤3.5S |
| 0.01S |
| Secondo EN61000 e GBT17626 |
| -96dBm |
| 8dBm |
| 40m (In stato aperto e non ostruito) |
| Circa 30 giorni (a 25 ℃, lavorando 8 ore al giorno, dormendo 16 ore) |
| ≥ 100 megaohm |
| 100g@11ms Triassiale (onda semi-sinusoidale) |
| 10grms / 10~1000Hz
|
| IP67 |
| Scocca in plastica ABS |
| ≤ 570g (escluso cavo) |
1) Precisione: Si riferisce alla differenza quadratica media tra il valore misurato e l'errore angolare effettivo
ottenuto misurando l'angolo più volte (>16 volte) a temperatura ambiente.
2) Coefficiente di temperatura del punto zero: si riferisce alla velocità di variazione del valore visualizzato di un sensore
rispetto alla temperatura normale nell'intervallo di temperatura operativa nominale quando si trova in uno stato di zero.
3) Coefficiente di temperatura della sensibilità: si riferisce alla percentuale dell'indicazione a fondo scala di un sensore rispetto
all'indicazione a fondo scala a temperatura ambiente nell'intervallo di temperatura operativa nominale, e alla velocità
di variazione con la temperatura.
PARAMETRI ELETTRICI
| standard |
4.5V |
5V |
12 |
V |
| |
|
0.8A |
|
A |
| 0~+55℃(Nota: temperature di carica troppo alte o troppo basse possono
danneggiare la batteria) |
|
| Interfaccia Type-C (alimentazione 5V, corrente maggiore di
1A) |
|
| 8 ore (25 ℃) |
|
| |
-20 |
|
+70 |
℃ |
| senza carico |
|
15 |
|
mA |
| |
|
150 |
|
uA |
| |
-20 |
|
+70 |
℃ |
FAQ
1. Cos'è il sensore di assetto Bluetooth BDA446?
Il BDA446 è un sensore di assetto dinamico Bluetooth a 9 assi che fornisce
dati di assetto 3D in tempo reale. Integra un accelerometro a 3 assi, un giroscopio a 3 assi, un sensore magnetico a 3 assi
e un sensore di temperatura per il monitoraggio dell'assetto dinamico.
2. Per quali applicazioni è adatto il sensore di assetto BDA446?
Il BDA446 è adatto per macchinari edili, macchinari agricoli,
carrelli elevatori, gru, macchinari mobili, robot, AGV, piattaforme elevabili e attrezzature di assemblaggio automatico.
3. Il BDA446 supporta la comunicazione wireless Bluetooth?
Sì. Il BDA446 utilizza Bluetooth 5.1 e protocollo BLE per la trasmissione dati wireless.
La sua tecnologia di salto di frequenza adattivo a 2.4 GHz supporta la trasmissione fino a 40 metri
in ambienti visivi diretti e non ostruiti.
4. Quali dati può emettere il sensore di assetto dinamico BDA446?
Oltre ai dati di assetto in tempo reale, il BDA446 può emettere accelerazione su tre assi,
giroscopio su tre assi e altri dati del sensore, rendendolo adatto per il monitoraggio del movimento dinamico e dell'assetto delle apparecchiature.
5. Qual è la frequenza di aggiornamento massima del BDA446?
Il BDA446 supporta una frequenza di aggiornamento massima di 100 Hz, consentendo il monitoraggio in tempo reale
delle variazioni di assetto dinamico nelle apparecchiature in movimento.
