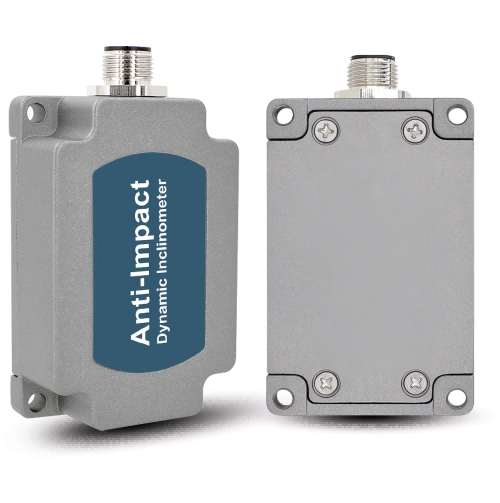

Sensore di inclinazione dinamica HDA446T per il monitoraggio del passo delle pale di una turbina eolica

CAMPO DI APPLICAZIONE

• Attrezzature per ghiaia ad alto impatto vibratorio
• Monitoraggio locomotive ferroviarie
• Rilevamento assetto veicoli per comunicazioni satellitari
• Applicazione di scavo con tubi di rivestimento
• Monitoraggio inclinazione attrezzature geologiche
• Navigazione e posizionamento piattaforme di perforazione sotterranee
• Misurazione assetto navigazione navale
• Misurazione orientamento basata sull'angolo di inclinazione
• Attrezzature per perforazione petrolifera
• Misurazione inclinazione varie macchine edili

PRINCIPIO DI FUNZIONAMENTO

Adotta un'unità di controllo centrale importata e utilizza il principio del pendolo miniaturizzato capacitivo. Secondo il principio della gravità terrestre, quando l'unità di inclinazione è inclinata, la gravità terrestre può generare una componente di gravità sul pendolo corrispondente, la capacità corrispondente può cambiare e l'angolo di inclinazione può essere ottenuto amplificando, filtrando e convertendo la capacità.

CARATTERISTICHE PRINCIPALI

• Intervallo (angolo di rollio ±180°, angolo di beccheggio ±90°, angolo di azimut ±180°)
• Precisione dinamica Roll&Pitch: ±0.1°
• Precisione statica: ±0.05°
• Uscita RS485/232/TTL Opzionale
• Ingresso a larga tensione DC 9~36V
• Funzionamento a larga temperatura -40~+85℃
• Livello di protezione IP67/IP68 Opzionale

ASSI DI INSTALLAZIONE

HDA446T utilizza il sistema di coordinate ENU, un sistema destrorso. Secondo l'ordine di rotazione Z-X-Y, quando la direzione positiva dell'asse Y punta verso la parte anteriore del supporto, l'angolo ruotato attorno all'asse Z è l'angolo di prua, l'angolo ruotato attorno all'asse X è l'angolo di beccheggio e l'angolo ruotato attorno all'asse Y è l'angolo di rollio.

SPECIFICHE

FAQ

1. Cos'è un sensore di assetto delle pale di turbine eoliche?

Un sensore di assetto delle pale di turbine eoliche è progettato per monitorare l'assetto tridimensionale in tempo reale delle pale delle turbine eoliche. Può fornire dati di rollio, beccheggio e azimut per il monitoraggio dell'assetto delle pale, l'analisi operativa e l'ottimizzazione del controllo.

2. Cosa può monitorare un sensore di assetto delle pale?

Il sensore può monitorare le variazioni di assetto in tempo reale delle pale delle turbine eoliche, fornendo dati di movimento e assetto tridimensionali. Queste informazioni possono essere utilizzate per il monitoraggio del passo delle pale, l'analisi delle condizioni operative e la valutazione dello spazio libero delle pale.

3. Come può il monitoraggio dell'assetto delle pale migliorare le prestazioni delle turbine eoliche?

I dati sull'assetto delle pale in tempo reale possono fornire una base per ottimizzare il controllo del passo e le strategie operative. In configurazioni e condizioni operative adeguate della turbina, i dati di monitoraggio possono supportare miglioramenti nell'efficienza della generazione di energia.

4. Il sensore può aiutare a ridurre i rischi di spazio libero delle pale delle turbine eoliche?

Sì. Il monitoraggio tridimensionale in tempo reale dell'assetto delle pale fornisce dati per analizzare lo spazio libero delle pale e identificare variazioni anomale dell'assetto, aiutando gli operatori a valutare potenziali rischi di spazio libero e migliorare il monitoraggio della sicurezza della turbina.

5. Dove viene installato il sensore di assetto delle pale delle turbine eoliche?

Il sensore può essere installato sulla pala della turbina eolica o nella posizione di monitoraggio della pala designata in base alla specifica struttura della turbina e ai requisiti di monitoraggio. La sua comoda installazione lo rende adatto per il monitoraggio online a lungo termine.

6. Quanto dura la vita utile del sensore di monitoraggio delle pale?

La vita utile teorica del sensore è più di 9 anni, rendendolo adatto per applicazioni di monitoraggio online a lungo termine nelle turbine eoliche.
